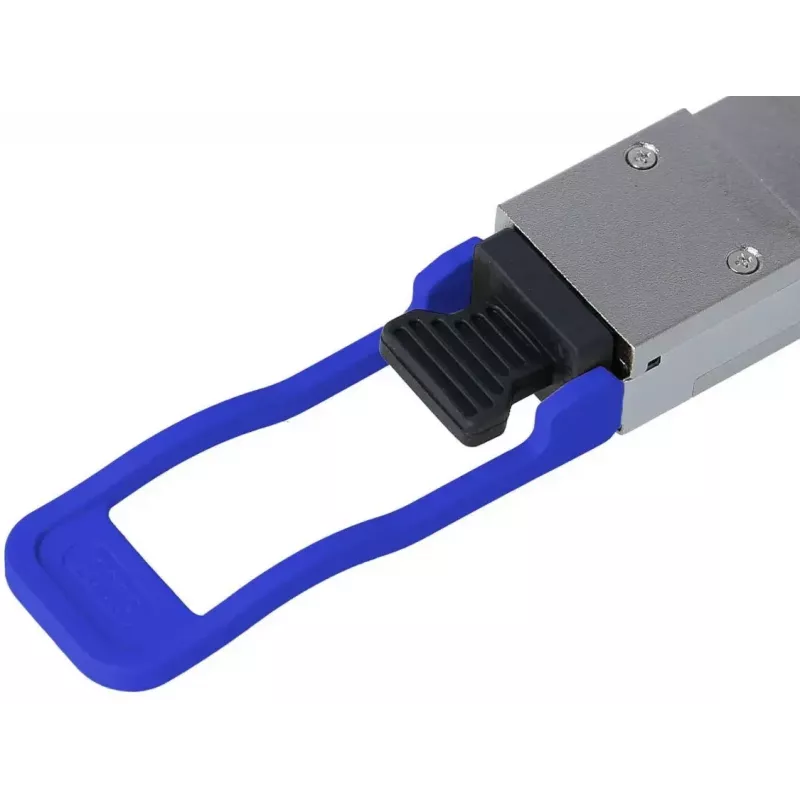

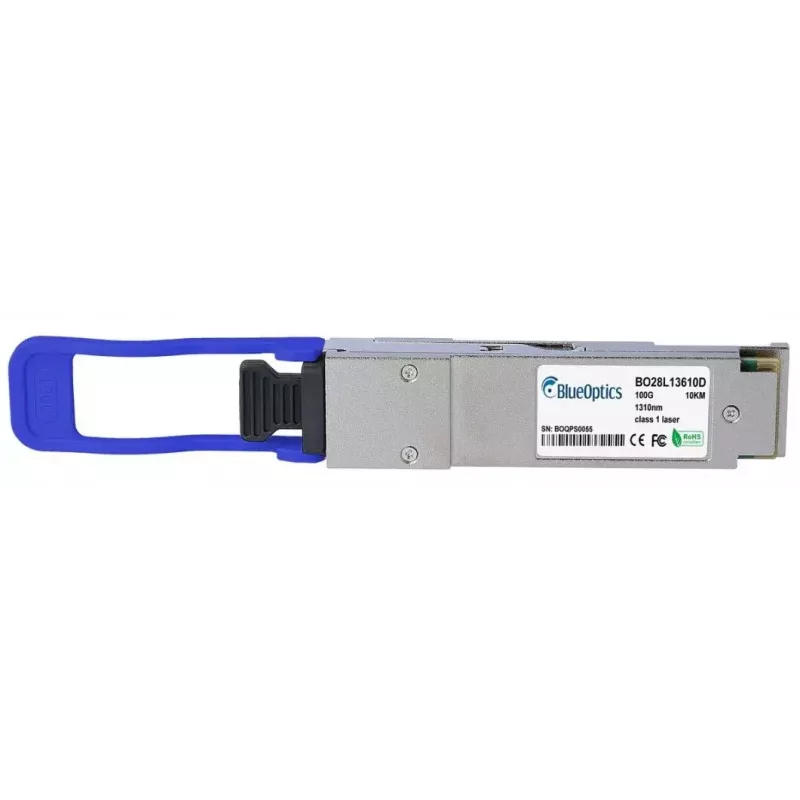

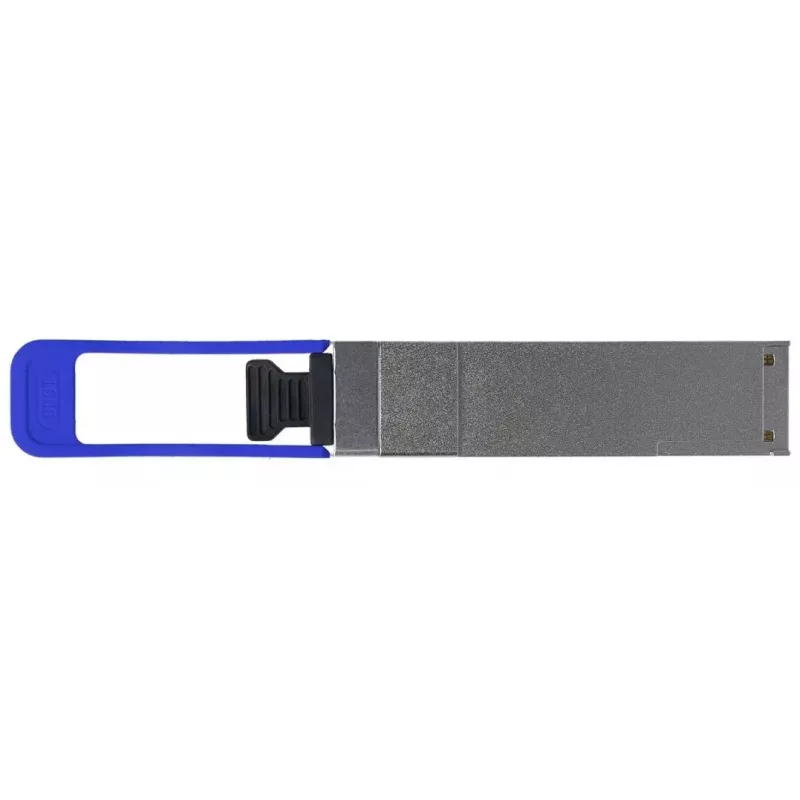

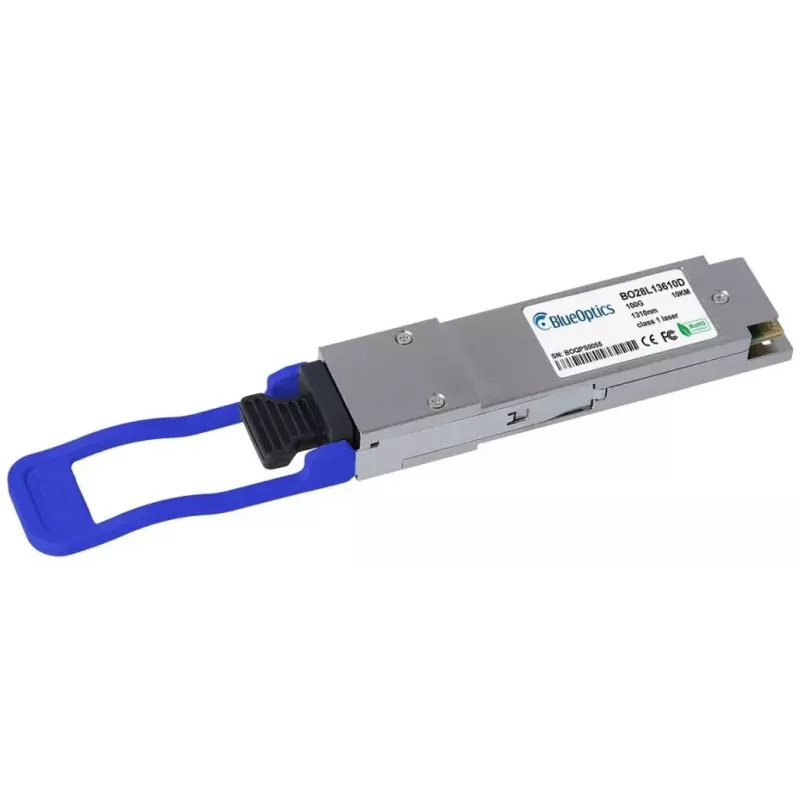

QSFP raidītāja modulis BlueOptics QSFP-100G-LR4-AL 100Gbit/s

BlueOptics QSFP-100G-LR4-AL ir optiskās šķiedras raidītāja modulis, kas paredzēts liela attāluma, ātrdarbīgiem tīkla savienojumiem. Ar QSFP28 saskarni un atbalstu datu pārraides ātrumam līdz 100 Gbit/s šis modulis ir paredzēts izmantošanai datu centros, kodola komutatoros un apkopošanas slāņos, kur nepieciešama uzticama 100 Gigabit Ethernet savienojamība. LR4 variants izmanto viļņgarumu dalīšanas multipleksēšanu, lai pārraidītu pa vienmoda šķiedru, nodrošinot stabilu veiktspēju paplašinātiem attālumiem.

Priekšrocības

Modulis atbalsta standartizētu QSFP28 formas faktoru kompaktai, karsti pievienojamai uzstādīšanai saderīgos portos, ļaujot vienkārši veikt jaunināšanu uz 100G infrastruktūru. Tas piedāvā augstu caurlaidspēju 100 Gbit/s, vienlaikus saglabājot zemu enerģijas patēriņu un mazu izmēru. Paredzēts vienmoda šķiedras liela attāluma savienojumiem, raidītājs nodrošina konsekventu signāla integritāti un savietojamību ar sistēmām, kas atbilst kopējām optiskajām specifikācijām.

Piemērots

• Datu centru augšupsaitēm un spine-to-leaf savienojumiem
• Operatoru un metro liela attāluma 100G savienojumiem pa vienmoda šķiedru
• Augstas veiktspējas komutatoru un maršrutētāju saskarnēm, kam nepieciešami QSFP28 moduļi
• Tīkla aprīkojuma jaunināšanai no 10G/40G uz 100G infrastruktūru

Galvenās specifikācijas

• Saskarnes veids: QSFP28
• Maksimālais datu pārraides ātrums: 100000 Mbit/s (100 Gbit/s)
• Optiskais veids: vienmoda šķiedra, LR4 viļņgarumu multipleksēšana
• Formas faktors: QSFP28, karsti pievienojams
• Tipiska lietošana: liela attāluma 100 Gigabit Ethernet savienojumi

Kā lietot

Ievietojiet raidītāju saderīgā QSFP28 portā komutatorā vai maršrutētājā, kamēr resursdatora ports ir ieslēgts, un ievērojiet ierīces ražotāja ieteikumus par karsto pievienošanu. Pievienojiet vienmoda šķiedras patch kabeļus, izmantojot atbilstošus MPO/MTP vai LC sadales savienojumus, kā to prasa LR4 saskarne, un nodrošiniet pareizu polaritāti un šķiedras galu tīrību. Pārbaudiet savienojuma statusu un ātrumu, izmantojot tīkla ierīces pārvaldības saskarni, un pēc uzstādīšanas pārraugiet traucējumus vai signāla pasliktināšanos.

Ieteikumi

Izmantojiet sertificētu vienmoda šķiedru un ievērojiet optiskās jaudas budžeta aprēķinus, kas piemēroti LR4 savienojumiem. Uzturiet šķiedru savienotājus tīrus, izvairieties no pārmērīgas šķiedru kabeļu liekšanas un pēc uzstādīšanas pārbaudiet savienojumu ar piemērotiem optiskās diagnostikas rīkiem. Pirms izvietošanas apstipriniet saderību ar resursdatora aprīkojuma raidītāju atbalsta sarakstu.
