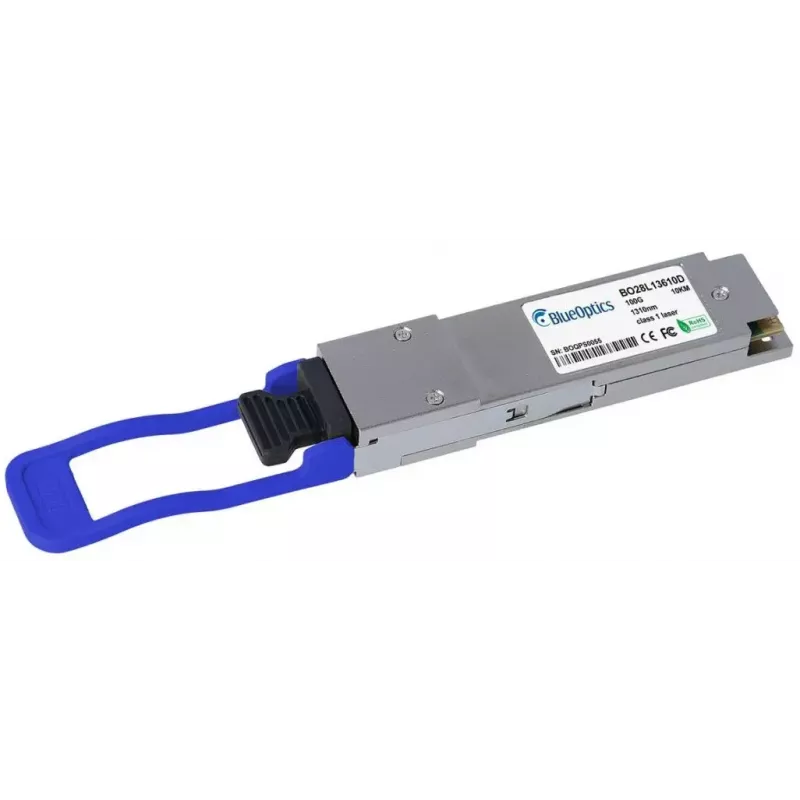

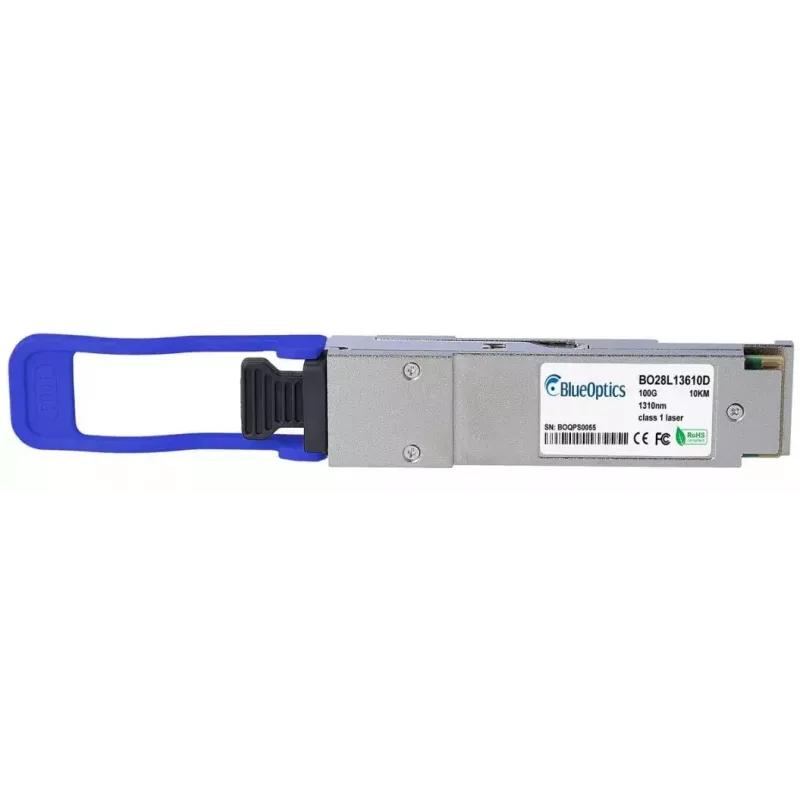

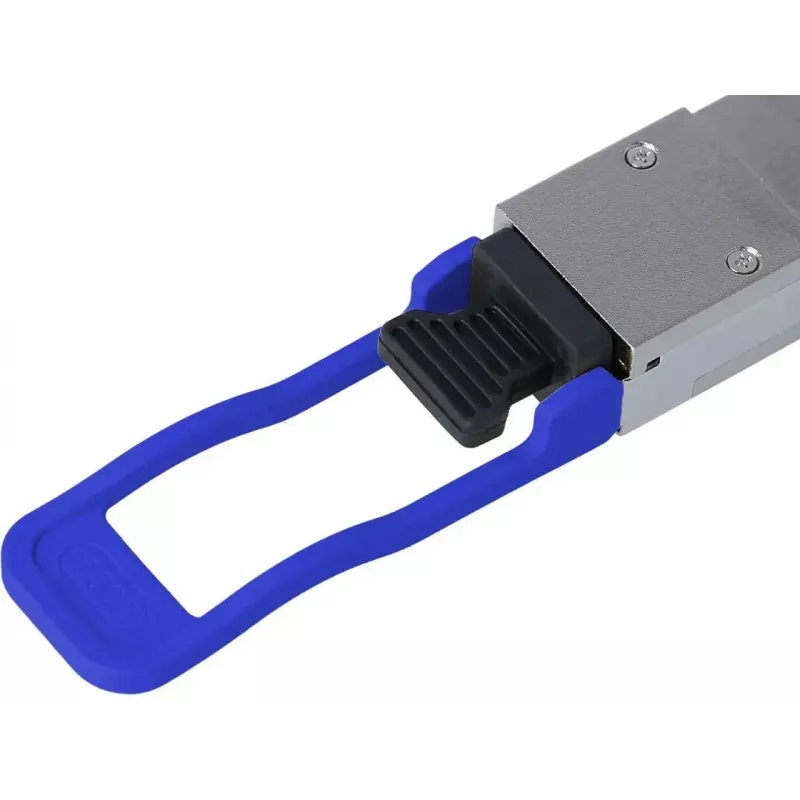

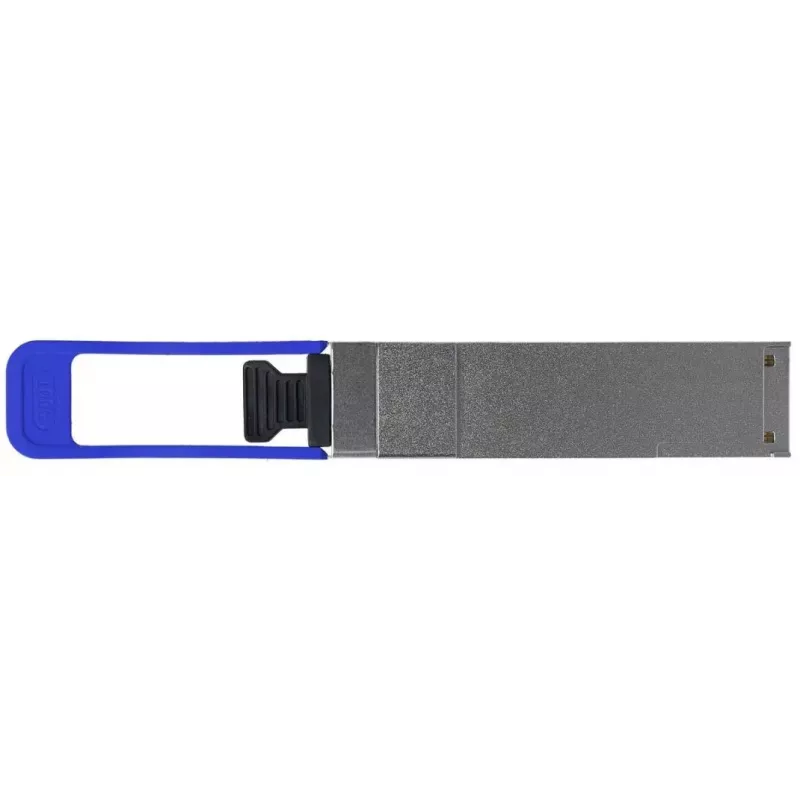

QSFP raiduztvērēja modulis BlueOptics QSFP-100G-LR4-D-BO optiskās šķiedras QSFP28

BlueOptics QSFP-100G-LR4-D-BO ir QSFP28 optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100G liela ātruma datu pārraidei pa vienmoda šķiedru. Tas izmanto LC duplex savienotāju un atbilst MSA saderīgiem QSFP28 saskarnes standartiem, nodrošinot liela attāluma 100GBASE-LR4 savienojamību datu centriem, uzņēmumu tīkliem un operatoru saitēm. Modulis ir viegls (0,04 kg) ar alumīnija korpusu un atbalsta vienlaicīgus raidīšanas un uztveršanas kanālus ar CWDM viļņu garumiem attāluma pārraidei līdz 10 kilometriem, ja tiek izmantota piemērota vienmoda šķiedra.

Priekšrocības

Modulis realizē 100GBASE-LR4 optisko signalizāciju un ir saderīgs ar platformām, kas atbalsta oriģinālos LR4 QSFP28 raiduztvērējus. Tas ietver gan raidītāja, gan uztvērēja sekcijas ar CWDM kanāliem, atbalsta digitālo diagnostisko uzraudzību (DDM/DOM) reāllaika uzraudzībai, ieskaitot barošanas spriegumu, lāzera nobīdes strāvu, optisko izejas/ieejas jaudu un temperatūru, un ir ražots atbilstoši MSA mehāniskajām un elektriskajām specifikācijām. Komponenti ir izvēlēti, lai atbilstu nozares kvalitātes standartiem, nodrošinot pagarinātu ekspluatācijas laiku un augstu vidējo laiku starp atteicēm.

Piemērots

Galvenās specifikācijas

Kā lietot

Instalējiet QSFP28 raiduztvērēju saderīgā QSFP28 pieslēgvietā jūsu slēdzī, maršrutētājā vai optiskajā ierīcē, kamēr saimnieks ir ieslēgts saskaņā ar platformas pārdevēja norādījumiem. Pievienojiet LC duplex vienmoda pārslēgšanas vadu modulim un attālinātajam raiduztvērējam vai pārslēgšanas panelim. Nodrošiniet pareizu orientāciju un drošu LC savienotāja fiksāciju, lai izvairītos no signāla zudumiem. Pārbaudiet saites pārrunu un SFP/QSFP atbalstu ierīces programmaparatūrā, lai saimnieks atpazītu moduli un aktivizētu DDM/DOM saskarni, ja tā tiek atbalstīta.

Ieteikumi

Izmantojiet vienmoda šķiedru, kas sertificēta liela attāluma lietojumiem, un uzturiet tīrus savienotājus un pārslēgšanas vadus, lai nodrošinātu optimālu optisko veiktspēju. Pirms ieviešanas pārbaudiet aparatūras saderību un programmaparatūras atbalstu trešo pušu QSFP28 LR4 moduļiem jūsu platformā un izmantojiet DDM/DOM rādījumus, lai uzraudzītu saites veselību un palīdzētu problēmu novēršanā.
