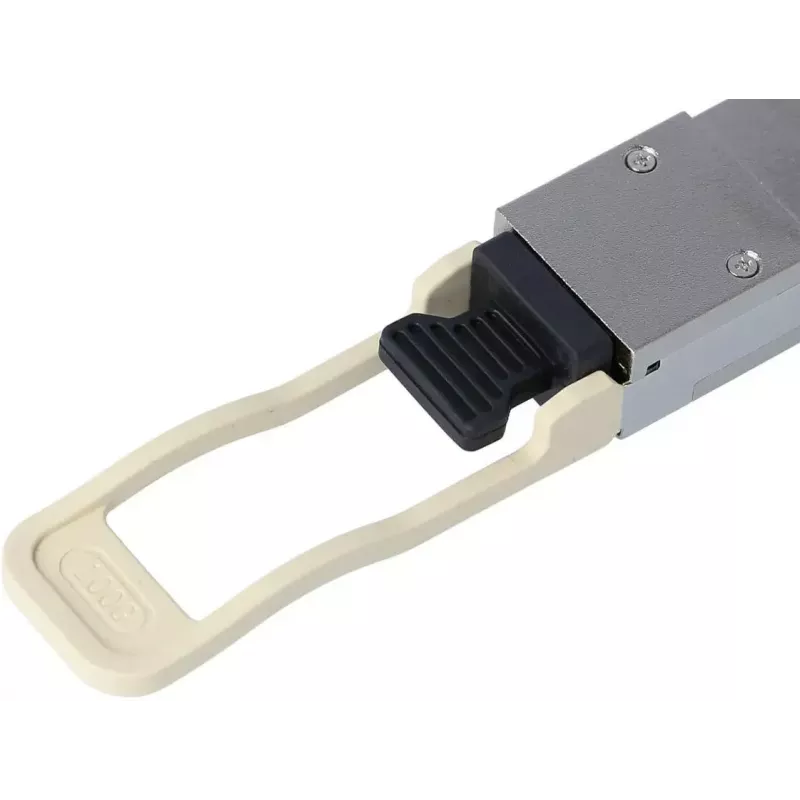

QSFP raiduztvērēja modulis BlueOptics QSFP-100G-SR4-AL-BO optiskās šķiedras MPO

BlueOptics QSFP-100G-SR4-AL-BO ir QSFP28 optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100G datu pārraidei pa daudzmodu šķiedru. Tam ir MPO/MTP savienotājs un alumīnija korpuss, nodrošinot kompaktu un vieglu risinājumu (aptuveni 40 g) īsa attāluma ātrdarbīgiem savienojumiem datu centros un uzņēmumu tīklos. Modulis realizē 100GBASE-SR4 optiku ar 850 nm viļņa garumu raidīšanas un uztveršanas kanāliem un ir saderīgs ar sistēmām, kas pieņem QSFP28 SR4 moduļus.

Priekšrocības

Modulis nodrošina 100 Gbit/s kopējo joslas platumu, izmantojot četras paralēlas 25 Gbit/s līnijas, un atbalsta optisko pārraidi pa daudzmodu šķiedru ar MPO savienotāju vienkāršotai augsta blīvuma kabeļu sistēmai. Tā alumīnija korpuss nodrošina mehānisku izturību, vienlaikus saglabājot zemu svaru. Dizains atbilst vispārpieņemtajām MSA QSFP28 formas faktora konvencijām, lai nodrošinātu savietojamību ar aprīkojumu, kas pieņem standarta SR4 QSFP28 raiduztvērējus. Iebūvētā digitālā diagnostikas uzraudzība (DDM/DOM) ļauj reāllaikā ziņot par elektriskajiem un optiskajiem parametriem, ja to atbalsta resursdatora aparatūra.

Piemērots

• Īsa attāluma 100G Ethernet savienojumiem datu centros (slēdzis pret slēdzi vai slēdzis pret audumu)
• Augstas veiktspējas tīkla agregācijai un mugurkaula-lapas arhitektūrām
• Glabāšanas un serveru starpsavienojumiem, kam nepieciešamas daudzmodu šķiedras saites

Galvenās specifikācijas

• Saskarnes veids: QSFP28 (QSFP raiduztvērēju saime)
• Standarts: 100GBASE-SR4 pa daudzmodu šķiedru
• Savienotājs: MPO/MTP
• Viļņa garums: 850 nm (raidīšana un uztveršana)
• Kopējais datu pārraides ātrums: 100 Gbit/s (4 × 25 Gbit/s līnijas)
• Korpusa materiāls: alumīnijs (produkta krāsa: alumīnijs)
• Svars: aptuveni 0,04 kg

Kā lietot

Ievietojiet QSFP-100G-SR4-AL-BO saderīgā QSFP28 slotā, ievērojot resursdatora ierīces ražotāja ievietošanas un izņemšanas procedūras. Izmantojiet MPO/MTP daudzmodu šķiedras savienotājvadu vai kaseti, lai savienotu raiduztvērēju ar attālo galapunktu vai savienojumu paneli. Pārliecinieties, ka resursdatora ierīce atbalsta 100GBASE-SR4 QSFP28 moduļus, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM atbalstu reāllaika uzraudzībai. Ievērojiet standarta ESD piesardzības pasākumus un nodrošiniet pareizu kabeļa polaritāti un šķiedras veidu (daudzmodu), lai sasniegtu gaidīto saites veiktspēju.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedru labākai īsa attāluma 100G veiktspējai un ievērojiet aprīkojuma pārdevēja norādījumus par maksimālo saites attālumu. Pārbaudiet saderību ar slēdža vai maršrutētāja programmaparatūru un, ja iespējams, pirms ieviešanas pārbaudiet raiduztvērēju savā vidē, lai apstiprinātu savietojamību un gaidītos saites raksturlielumus.
