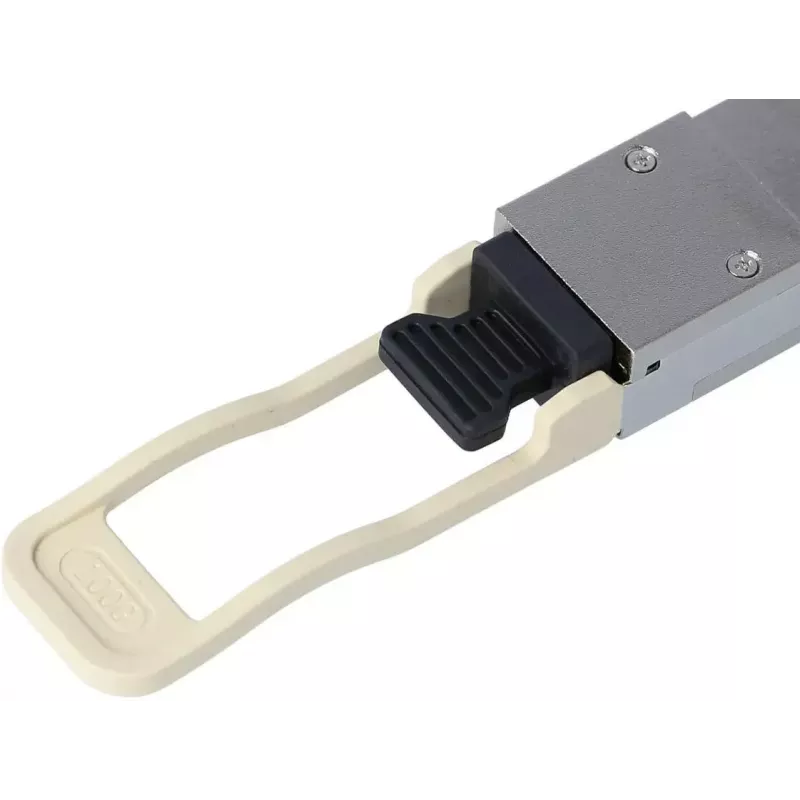

QSFP raiduztvērēja modulis BlueOptics QSFP-100G-SR4-BO optisko šķiedru QSFP28

BlueOptics QSFP-100G-SR4-BO ir QSFP28 optisko šķiedru raiduztvērēja modulis, kas paredzēts īsa attāluma 100GBASE-SR4 savienojumiem pa daudzmodu šķiedru. Tas ievietots alumīnija korpusā un sver aptuveni 40 g, izmanto MTP/MPO savienotāju un atbalsta vienlaicīgas pārraides un uztveres līnijas ar 850 nm optiku. Modulis atbilst MSA saderīgam QSFP28 formas standartam un ir piemērots izmantošanai datu centru komutatoros, maršrutētājos un citā augstas veiktspējas tīkla aprīkojumā, kas atbalsta 100GBASE-SR4 optiku.

Priekšrocības

Raiduztvērējs nodrošina 100 Gbit/s optisko datu pārraidi pa daudzmodu šķiedru ar MPO/MTP savienojamību un iebūvētu digitālo diagnostiku tiešraides uzraudzībai – barošanas spriegumam, lāzera nobīdes strāvai, pārraidītajai un saņemtajai optiskajai jaudai un iekšējai temperatūrai. Modulis ir būvēts atbilstoši MSA specifikācijām, saderīgs ar sistēmām, kas pieņem standarta QSFP-100G-SR4 optiku, un izgatavots no augstas kvalitātes komponentiem, lai nodrošinātu uzticamu darbību un ilgu kalpošanas laiku.

Piemērots

• 100G īsa attāluma starpsavienojumiem datu centros (līdz daudzmodu šķiedras sasniedzamībai)
• Augstas veiktspējas savienojumiem starp komutatoriem un starp komutatoru un serveri
• Fibre Channel over Ethernet un ātrdarbīgai Ethernet agregācijai
• Vidēm, kur nepieciešama MPO/MTP maģistrāles un paralēlā optika

Galvenās specifikācijas

• Formas faktors: QSFP28 (QSFP raiduztvērēja modulis)
• Datu pārraides ātrums: 100 Gbit/s (100GBASE-SR4)
• Optiskais viļņa garums: 850 nm (Tx/Rx)
• Savienotāja tips: MTP/MPO
• Šķiedras tips: Daudzmodu šķiedra (paralēlā optika)
• Korpusa materiāls un krāsa: Alumīnijs
• Svars: 0,04 kg
• Digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts

Kā lietot

Uzstādiet BlueOptics QSFP-100G-SR4-BO saderīgā QSFP28 pieslēgvietā, ievērojot resursdatora ierīces ražotāja norādījumus par karsto pieslēgšanu un ESD apstrādi. Pievienojiet piemērotu MPO/MTP daudzmodu šķiedras pārslēgšanas vadu vai maģistrāles kabeli, nodrošinot pareizu polaritāti un šķiedru kartējumu SR4 paralēlajai optikai. Apstipriniet saites statusu un diagnostiku, izmantojot resursdatora ierīces pārvaldības saskarni vai atbalstīto DDM/DOM nolasījumu, lai pārbaudītu optiskās jaudas līmeņus un moduļa temperatūru. Izņemot moduli, ievērojiet ierīces izslēgšanas vai drošas izņemšanas instrukcijas, lai izvairītos no datu pārtraukumiem, un nepieskarieties optiskajām saskarnēm.

Ieteikumi

Izmantojiet daudzmodu OM3/OM4 šķiedru labākajam diapazonam un veiktspējai ar 100GBASE-SR4 saitēm, turiet MPO/MTP savienotājus tīrus un aizklātus, kad tos nelieto, un pārbaudiet, vai mērķa aparatūra atbalsta QSFP-100G-SR4 optiku un DDM/DOM, ja nepieciešama diagnostikas uzraudzība.
