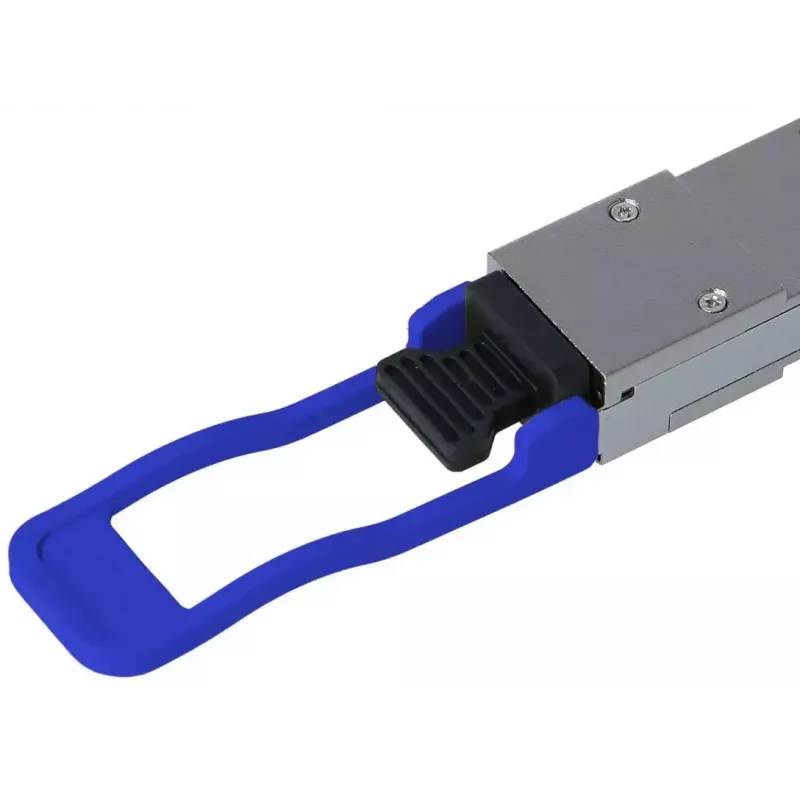

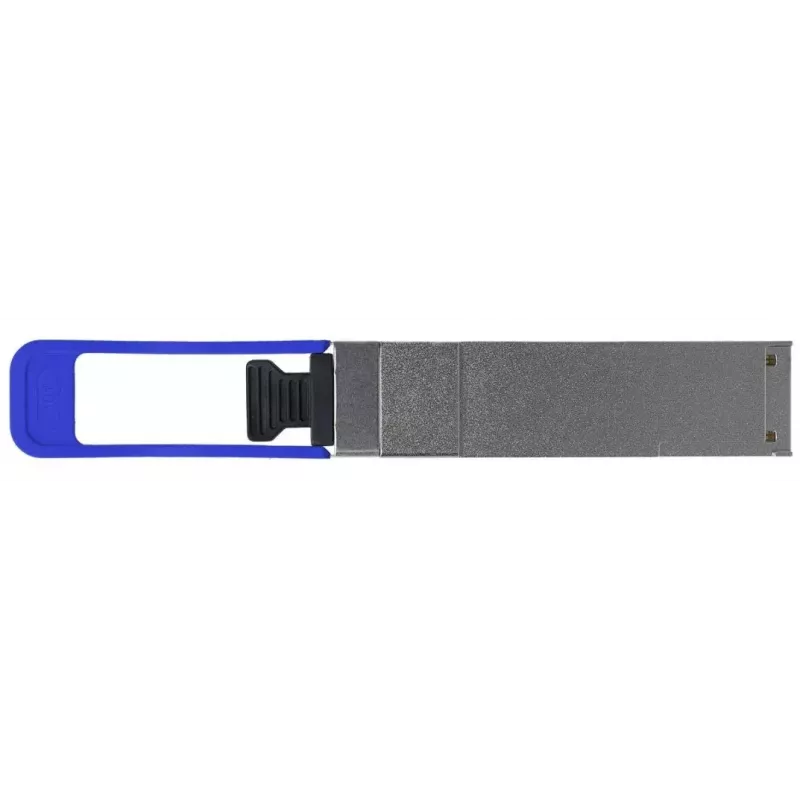

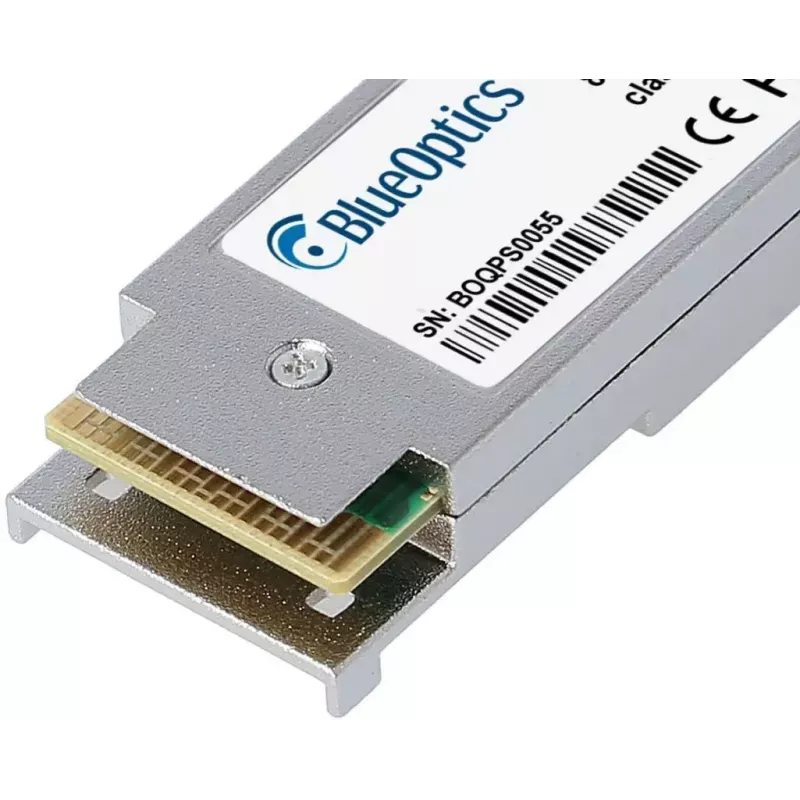

QSFP raiduztvērēja modulis BlueOptics QSFP-LR4-BI-BO optiskās šķiedras 10 km

BlueOptics QSFP-LR4-BI-BO ir QSFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 40G optiskajiem savienojumiem pa vienmoda šķiedru ar darbības attālumu līdz 10 000 metriem. Modulis ir izgatavots alumīnija korpusā un sver aptuveni 20 gramus; tas realizē 40GBASE-LR4 specifikāciju ar LC duplekso savienojamību un atbalsta uz CWDM balstītus pārraides un uztveršanas kanālus. Tas ir paredzēts datu centru un uzņēmumu izvēršanai, kur nepieciešams liela attāluma, augstas caurlaides optiskais savienojums, un ir saderīgs ar aparatūras platformām, kas atbilst MSA QSFP vadlīnijām.

Priekšrocības

Raiduztvērējs nodrošina 40 Gbps agregēto caurlaidspēju, izmantojot četrus CWDM kanālus, un atbalsta liela attāluma pārraidi līdz 10 km pa vienmoda šķiedru. Tā alumīnija korpuss nodrošina fizisku izturību, vienlaikus saglabājot mazu svaru, un modulis ir izgatavots MSA saderīgā formas faktorā, lai nodrošinātu savietojamību ar atbilstošiem slēdžiem, maršrutētājiem un glabāšanas iekārtām. Integrētais digitālais diagnostikas monitorings (DDM/DOM, atbilst SFF-8472) ļauj attālināti mērīt barošanas spriegumu, lāzera nobīdes strāvu, optisko pārraides/uztveršanas jaudu un temperatūru, lai palīdzētu apkopē un problēmu novēršanā.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet QSFP-LR4-BI-BO moduli saderīgā QSFP portā slēdzī, maršrutētājā vai citā optiskā raiduztvērēja resursdatorā, kad ierīce ir izslēgta, vai saskaņā ar resursdatora pārdevēja norādījumiem par karsto pieslēgšanu. Pievienojiet LC dupleksos vienmoda šķiedras savienotājkabeļus moduļa LC savienotājam, nodrošinot pareizu pārraides/uztveršanas orientāciju. Pārliecinieties, ka resursdatora ierīce atpazīst moduli un ka savienojuma parametri (40G režīms, DDM atbalsts) ir iespējoti pēc vajadzības. Izmantojiet resursdatora pārvaldības saskarni vai uzraudzības rīkus, lai nolasītu DDM vērtības pastāvīgai diagnostikai.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju un atbilstību, izmantojiet vienmoda šķiedru un kvalitatīvus LC dupleksos savienotājkabeļus, pārbaudiet resursdatora platformas saderību ar MSA atbilstošiem QSFP-LR4 moduļiem un iespējojiet DDM uzraudzību, ja to atbalsta jūsu aparatūra. Uzturiet savienotājus tīrus un ievērojiet standarta šķiedras apstrādes praksi, lai saglabātu signāla kvalitāti un nominālo 10 km darbības attālumu.
