QSFP raiduztvērējs BlueOptics QSFP-100G-LR4-C-BO 10000m alumīnija

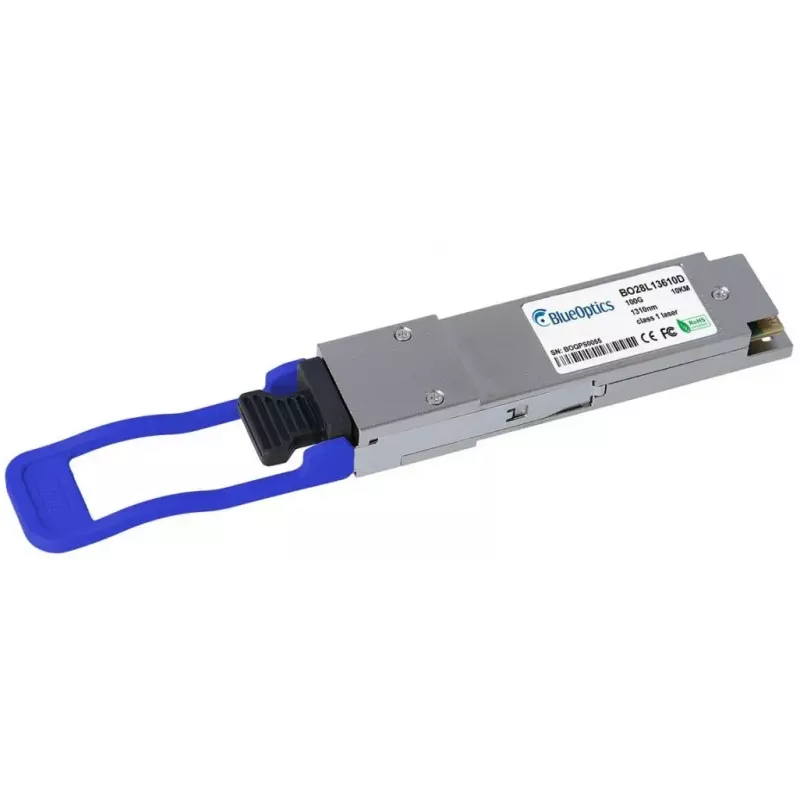

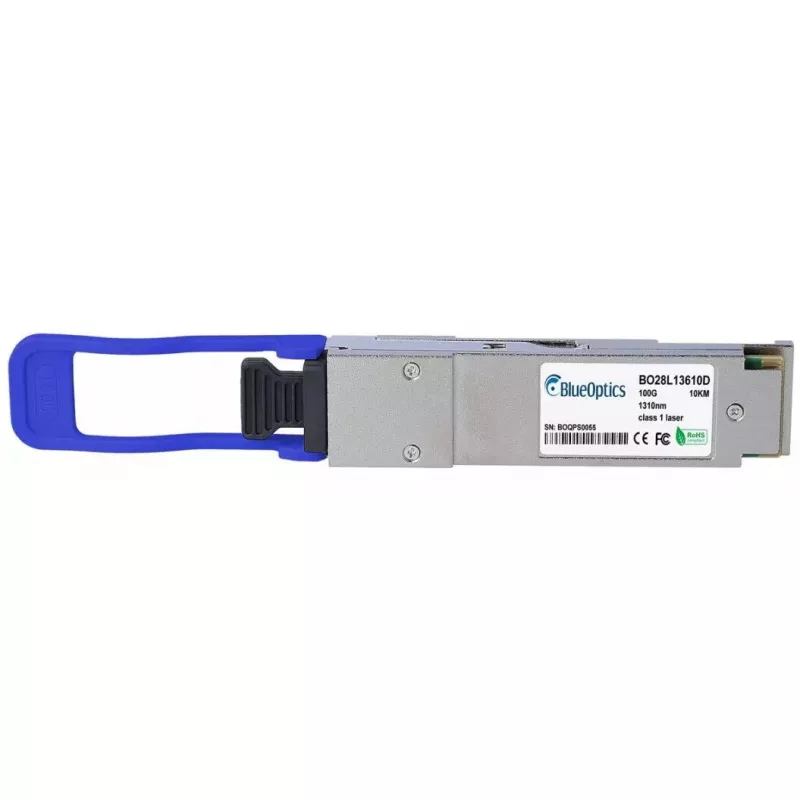

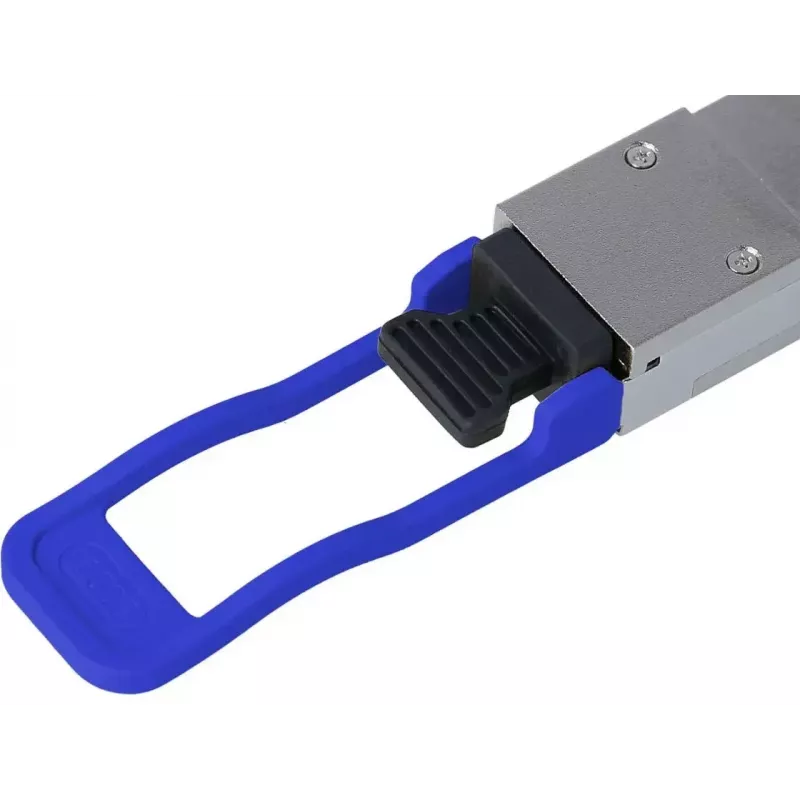

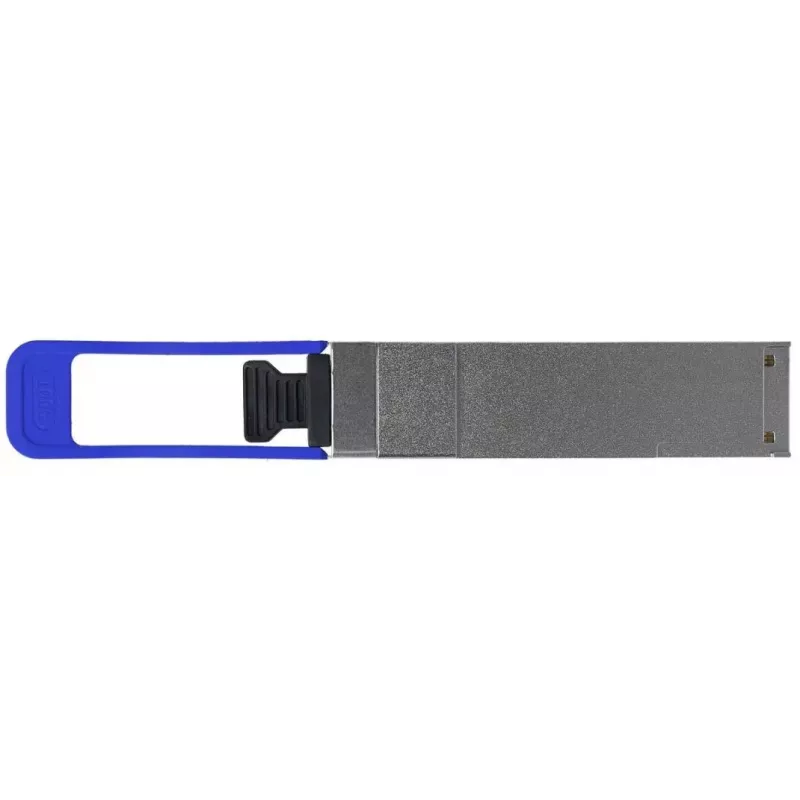

BlueOptics QSFP-100G-LR4-C-BO ir QSFP28 optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100GBASE-LR4 tālsatiksmes optiskajiem savienojumiem. Modulis ievietots alumīnija korpusā un sver aptuveni 40 g, tas atbalsta vienmoda šķiedras pārraidi līdz 10 000 metriem un izmanto LC duplekso savienotāju. Tas izmanto četru viļņu garumu CWDM raidītāju un uztvērēju, lai pārraidītu līdz 100 Gbit/s standarta LR4 saitēs, un ir piemērots lietošanai saderīgos tīkla komutatoros, maršrutētājos un uzglabāšanas sistēmās, kas pieņem QSFP-100G-LR4-C formas faktora raiduztvērējus.

Priekšrocības

Modulis atbilst MSA saderīgajām QSFP28 mehāniskajām un optiskajām specifikācijām un nodrošina savietojamību ar ierīcēm, kas atbalsta QSFP-100G-LR4-C tipu. Tā alumīnija korpuss piedāvā mehānisku izturību, vienlaikus saglabājot mazu svaru. Izgatavots ar nozares standarta optiskajiem komponentiem, raiduztvērējs atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), lai ziņotu par barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztveršanas jaudu un temperatūru attālinātai uzraudzībai un traucējummeklēšanai. Konstrukcija atbalsta Ethernet, Fibre Channel over Ethernet un SDH/SONET ātrdarbīgus lietojumus ar ātrumu 100 Gbit/s lielos attālumos.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet QSFP-100G-LR4-C-BO moduli saderīgā QSFP28 slotā mērķa komutatorā, maršrutētājā vai resursdatora ierīcē un nostipriniet to saskaņā ar aparatūras ražotāja norādījumiem. Savienojiet vienmoda LC dupleksos optiskos plāksterus ar pareizu polaritāti starp raiduztvērējiem vai caur plāksteru paneli. Pārliecinieties, ka resursdatora ierīces programmaparatūra un konfigurācija atbalsta 100GBASE-LR4 darbību, un, ja nepieciešams, iespējojiet DDM/DOM uzraudzību pārvaldības saskarnē, lai nolasītu diagnostikas vērtības. Ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar moduli, un darbiniet to tikai temperatūras un jaudas diapazonos, ko norādījis sistēmas pārdevējs.

Ieteikumi

Optimālai savienojuma veiktspējai izmantojiet augstas kvalitātes vienmoda šķiedru un LC dupleksos plāksterus, pārbaudiet šķiedras polaritāti un pārbaudiet, vai attālais gals atbalsta LR4 QSFP28 moduļus. Ja nepieciešama uzraudzība, pārbaudiet, vai tīkla ierīce nodrošina DDM/DOM nolasījumus pārvaldības sistēmai. Pēc uzstādīšanas veiciet pilnīgu testēšanu, lai pārbaudītu signāla līmeņus un kļūdu statistiku.
