QSFP raiduztvērējs BlueOptics QSFP-IR4-BI-BO 40000 Mbit/s Sudraba

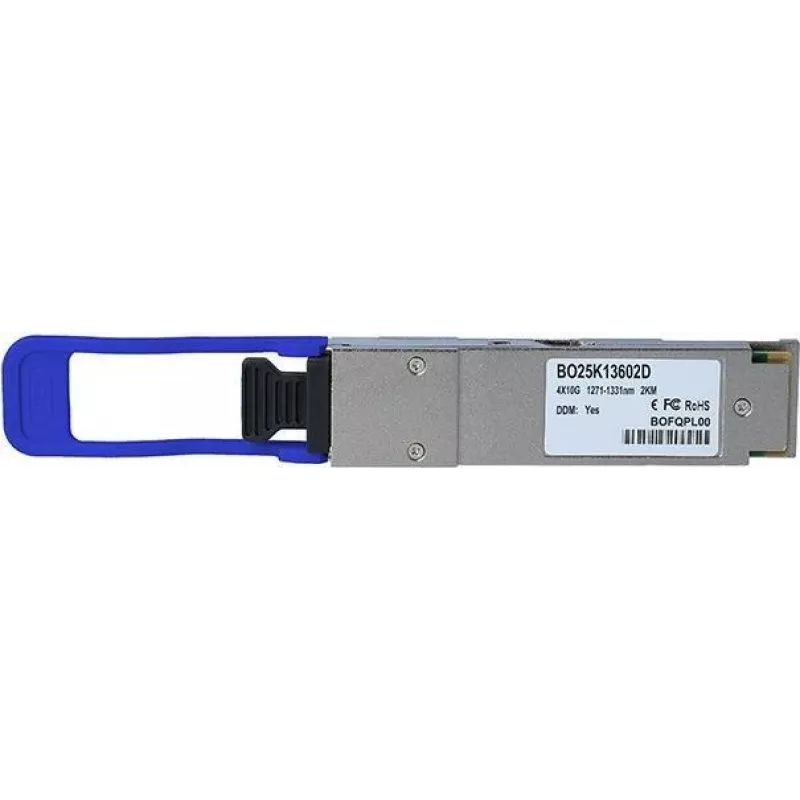

BlueOptics QSFP-IR4-BI-BO ir QSFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts ātrdarbīgiem optiskajiem savienojumiem līdz 40000 Mbit/s. Tas izmanto LC duplex savienotājus un vienmodu šķiedru, lai nodrošinātu liela attāluma pārraidi līdz 2000 m. Ievietots kompaktā, sudraba krāsas korpusā un sver aptuveni 40 g, šis modulis atbilst MSA QSFP formas faktora standartiem un atbalsta izplatītus protokolus, piemēram, Ethernet un Fibre Channel over Ethernet 40 Gbit/s savienojumiem. Tas ietver CWDM raidītāja un uztvērēja kanālus un piedāvā digitālās diagnostikas uzraudzību (DDM/DOM) reāllaika uzraudzībai – barošanas sprieguma, lāzera nobīdes strāvas, raidītāja izejas jaudas, uztvērēja ieejas jaudas un temperatūras -, ja to atbalsta resursdatora aparatūra.

Priekšrocības

Modulis nodrošina 40 Gbit/s datu caurlaidspēju pa vienmodu šķiedru ar optisko sasniedzamību, kas piemērota universitātes pilsētiņu un datu centru starpsavienojumiem līdz 2 km. Savietojamība ar MSA atbilstošiem QSFP portiem un LC duplex kabeļiem vienkāršo integrāciju slēdžos, maršrutētājos un uzglabāšanas sistēmās. Iebūvētā digitālā diagnostika nodrošina attālinātu uzraudzību un atvieglo kļūdu noteikšanu un profilaktisko apkopi. Kompaktais QSFP formas faktors un mazais svars padara uzstādīšanu un nomaiņu vienkāršu.

Piemērots lietošanai

Galvenās specifikācijas

Kā lietot

Uzstādiet QSFP raiduztvērēju MSA atbilstošā QSFP slotā slēdžā, maršrutētājā vai citā tīkla ierīcē, kas atbalsta 40 Gbit/s QSFP moduļus. Pievienojiet LC duplex vienmodu optiskās šķiedras plāksterkabeļus raiduztvērēja LC savienotājam, ievērojot pareizu polaritāti. Pārbaudiet, vai resursdatora ierīce atpazīst moduli, un, ja nepieciešams, iespējojiet vai apstipriniet DDM/DOM atbalstu ierīces pārvaldības saskarnē, lai piekļūtu diagnostikas vērtībām. Optimālai veiktspējai izmantojiet vienmodu šķiedru, kas novērtēta paredzētajam attālumam, un ievērojiet iekārtas piegādātāja kabeļu maršrutēšanas un lieces rādiusa vadlīnijas.

Ieteikumi

Pirms uzstādīšanas pārliecinieties par resursdatora saderību ar QSFP LR4L/CWDM moduļiem un izmantojiet augstas kvalitātes vienmodu LC duplex plāksterkabeļus un, kur iespējams, plāksterpaneli, lai saglabātu signāla kvalitāti. Ja nepieciešama attālināta uzraudzība, pārliecinieties, ka resursdatora aparatūra atbalsta DDM/DOM, lai piekļūtu reāllaika diagnostikas datiem. Rīkojieties ar optiskajām saskarnēm, kamēr ir uzlikti putekļu vāciņi, līdz savienošanai, un izvairieties pieskarties šķiedras gala virsmām, lai samazinātu savienotāju piesārņojumu.
