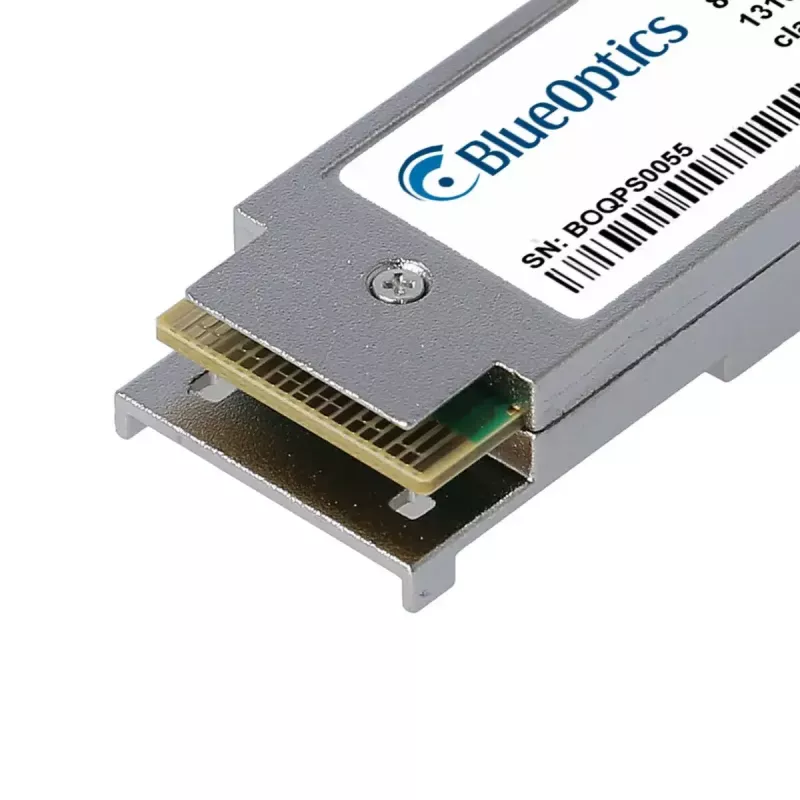

QSFP56 raiduztvērēja modulis BlueOptics QSFP56-200G-SR-CS-BO 200G 100m

BlueOptics QSFP56-200G-SR-CS-BO ir 200 gigabitu Ethernet optiskās šķiedras raiduztvērēja modulis, kas paredzēts īsa attāluma, ātrgaitas datu pārraides līnijām. Izgatavots atbilstoši MSA formas faktoram un saslēdzams caur MPO/MTP savienotāju, tas atbalsta 200GBASE-SR4 darbību pa daudzmodu šķiedru ar 850 nm viļņa garumu un maksimālo sasniedzamību līdz 100 metriem. Modulis ievietots alumīnija korpusā, sver aptuveni 40 gramus un nodrošina karsti pievienojamu QSFP56 risinājumu saderīgiem tīkla komutatoriem, maršrutētājiem un datu glabāšanas sistēmām, kas pieņem 200G SR4 raiduztvērējus.

Priekšrocības

Raiduztvērējs piedāvā 200G datu caurlaidspēju kompaktā, vieglā alumīnija korpusā un atbilst nozares MSA standartiem fiziskai un optiskai saderībai. Tas atbalsta vienlaicīgu pārraidi un uztveršanu pa vairākiem kanāliem, izmantojot MPO/MTP, un ietver digitālo diagnostikas uzraudzību (DDM/DOM) reāllaika monitoringam: barošanas spriegums, lāzera nobīdes strāva, pārraidītā optiskā jauda, saņemtā optiskā jauda un temperatūra. Komponenti ir atlasīti, lai atbilstu kvalitātes un ilgmūžības mērķiem, nodrošinot pagarinātu ekspluatācijas laiku un augstu pieejamību augsta blīvuma tīkla vidēs.

Piemērots

• Augstas veiktspējas datu centru starpsavienojumi un serveru statīvi
• Ātrgaitas komutācijas un apkopošanas tīkli
• Datu glabāšanas tīkli un SAN savienojumi
• Optiskās šķiedras īsa attāluma savienojumi universitāšu pilsētiņās vai uzņēmumu ēkās (līdz 100 m)

Galvenās specifikācijas

• Datu pārraides ātrums: 200 gigabitu Ethernet (200G)
• Standarts: 200GBASE-SR4 pa daudzmodu šķiedru
• Viļņa garums: 850 nm pārraidei un uztveršanai
• Savienotāja tips: MPO/MTP
• Maksimālā sasniedzamība: 100 m (daudzmodu šķiedra)
• Formas faktors: QSFP56, karsti pievienojams
• Korpusa materiāls: alumīnijs
• Svars: 0.04 kg
• Digitālā diagnostika: DDM/DOM (atbilst MSA SFF-8472)

Kā lietot

Ievietojiet QSFP56 raiduztvērēju saderīgā ierīces slotā, kamēr resursdators ir ieslēgts, vai atbilstoši resursdatora pārdevēja norādījumiem par karsto nomaiņu. Savienojiet MPO/MTP daudzmodu optiskās šķiedras savienotājkabeli starp raiduztvērēju un atbilstošo optisko portu vai sadales paneli. Pārliecinieties, ka pievienotais aprīkojums atbalsta 200GBASE-SR4 raiduztvērējus, un, ja nepieciešams, iespējojiet DDM/DOM uzraudzību resursdatorā, lai nolasītu reāllaika diagnostikas vērtības. Pārbaudiet savienojuma statusu un konfigurāciju komutatora vai maršrutētāja pārvaldības saskarnē un izmantojiet atbilstoša tipa daudzmodu šķiedru (piem., OM3/OM4) plānotajam 100 m attālumam.

Ieteikumi

Lai nodrošinātu uzticamus 200G savienojumus, izmantojiet sertificētas OM3 vai OM4 daudzmodu šķiedras un augstas kvalitātes MPO/MTP savienotājkabeļus, pārliecinieties par saderību ar resursdatora aparātprogrammatūru un iespējojiet digitālo diagnostiku pastāvīgai uzraudzībai. Ievērojiet standarta piesardzību pret elektrostatisko izlādi (ESD), rīkojoties ar raiduztvērēju, un izvairieties no optisko šķiedru kabeļu locīšanas vai sasprindzināšanas, pārsniedzot ieteiktās robežas.
