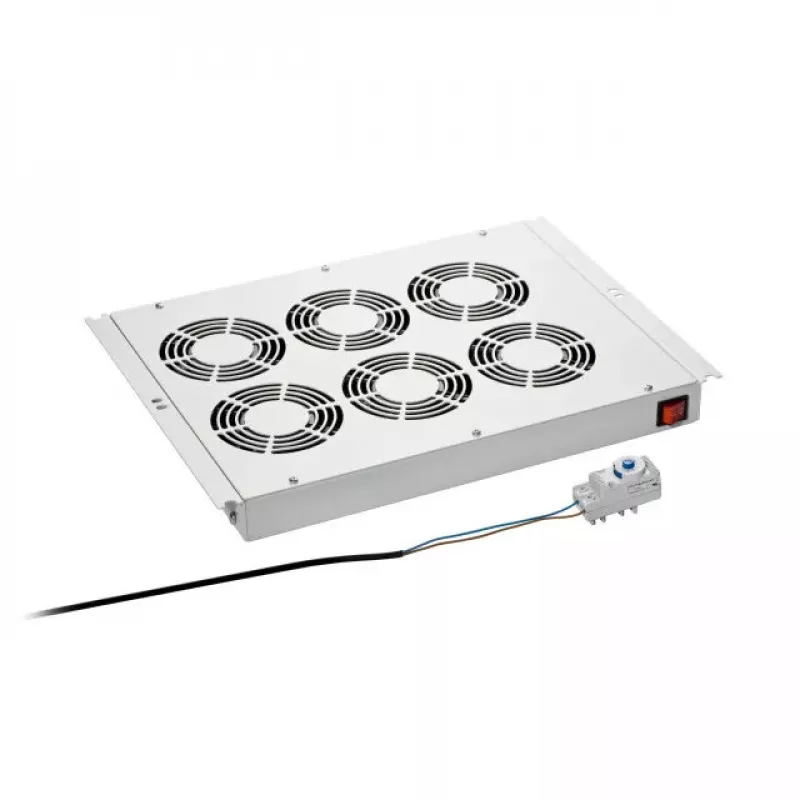

Rack Cooling Equipment EFB Elektronik 691659V3

EFB Elektronik 691659V3 statņu dzesēšanas iekārta ir paredzēta uzstādīšanai tīkla un serveru skapju jumtā. Tai ir seši ventilatori efektīvai gaisa kustībai, izgaismots IESLĒGŠANAS/IZSLĒGŠANAS slēdzis un aizmugurē iebūvēta IEC C14 strāvas ieeja; komplektā ietilpst termostats un montāžas materiāli. Metāla korpuss ir izgatavots no tērauda loksnes un ir pieejams RAL7035 gaiši pelēkā krāsā ar RAL9005 dzidri melniem akcentiem. Nominālais spriegums ir 230 V, 50 Hz. Montāža 19" statņos ir iespējama ar papildu montāžas komplektu (Art.-Nr. 691654MS / 691654MSTS).

Priekšrocības

Iekārta nodrošina koncentrētu ventilāciju serveru un tīkla skapjiem, samazinot iekšējo temperatūru ar sešiem integrētiem ventilatoriem, vienlaikus saglabājot kompaktu 482 mm platumu un 44,5 mm augstumu, kas piemērots standarta statņu korpusiem. Aizmugurējā IEC C14 strāvas pieslēgums un izgaismots slēdzis vienkāršo darbību, un komplektā iekļautais termostats nodrošina automātisku vadību. Tērauda konstrukcija garantē mehānisku stabilitāti ilgstošai montāžai skapju jumtos.

Piemērots

• Serveru statņu un tīkla skapju ventilācijai
• Elektronisko iekārtu dzesēšanai, kas uzstādītas 19" korpusos (ar papildu montāžas komplektu)
• Lietojumiem, kam nepieciešama jumta montāžas izvadīšana vai cirkulācija IT skapjos

Galvenās specifikācijas

• Modelis: EFB Elektronik 691659V3
• Ventilatori: 6 integrēti ventilatori
• Izmēri (P×D×A): 482 × 352 × 44,5 mm
• Montāža: jumta uzstādīšana skapjos; 19" montāža ar papildu komplektu (691654MS / 691654MSTS)
• Strāvas ieeja: IEC C14 (barošanas kabelis nav iekļauts)
• Nominālais spriegums: 230 V, 50 Hz
• Vadība: caur pievienotu termostatu (Art.-Nr. 691642) — termostats iekļauts
• Slēdzis: izgaismots IESLĒGT/IZSLĒGT
• Zemējuma savienojums: aizmugurējā zemējuma ligzda
• Materiāls: tērauda loksne
• Krāsa: RAL7035 gaiši pelēka ar RAL9005 dzidri melnu

Kā lietot

Uzstādiet dzesēšanas iekārtu skapja jumtā, ievērojot skapja ražotāja norādījumus. Ja nepieciešama 19" statņu montāža, pievienojiet papildu montāžas komplektu (Art.-Nr. 691654MS / 691654MSTS). Pievienojiet tīkla strāvu aizmugurējai IEC C14 ieejai, izmantojot piemērotu barošanas kabeli (nav iekļauts). Pievienojiet un iestatiet ārējo termostatu (Art.-Nr. 691642) vēlamajā pārslēgšanās temperatūrā, lai nodrošinātu automātisku ventilatoru vadību. Izmantojiet izgaismoto IESLĒGT/IZSLĒGT slēdzi manuālai strāvas kontrolei. Pārliecinieties, ka aizmugurējā zemējuma ligzda ir pareizi savienota ar skapja zemējumu.

Ieteikumi

Uzticamai darbībai izvēlieties 230 V nominālo barošanas kabeli un pārliecinieties, ka termostats ir konfigurēts atbilstoši uzstādīto iekārtu siltuma slodzei. Uzturiet brīvas gaisa plūsmas ceļus un periodiski pārbaudiet ventilatorus un elektriskos savienojumus. Izmantojiet papildu 19" montāžas komplektu, integrējot statņu montāžas korpusos.
