RAID kontrolieris HPE 870549-B21

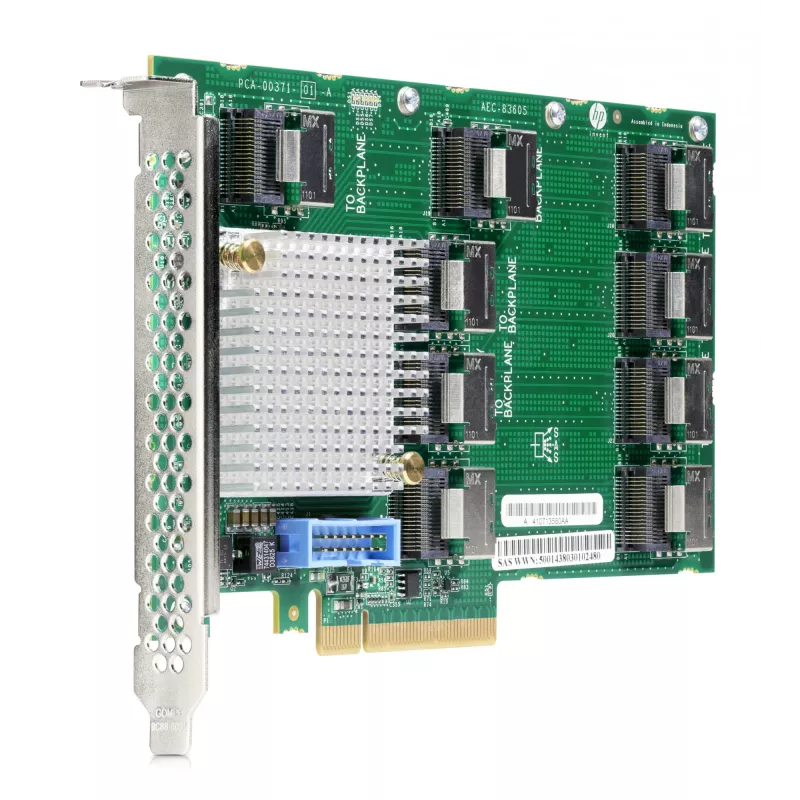

HP SAS paplašinātāja karte ļauj veikt iekšējo atmiņas paplašināšanu HP ProLiant DL380 Gen9 serveriem, nodrošinot atbalstu vairāk nekā astoņiem iekšējiem cietajiem diskiem, ja to lieto kopā ar Gen9 atbalstītu Smart Array vai Smart HBA kontrolleri. Šī pilna augstuma karte nodrošina 12 Gb/s SAS savienojumu un ietver deviņus iekšējos portus ar līdz pat 26 fiziskajiem savienojumiem. Komplektā ir nepieciešamie kabeļi, lai pievienotu atbalstītos iekšējos SAS disku nodalījumus DL380 Gen9 serverim.

Priekšrocības

SAS paplašinātāja karte palielina iekšējo disku ietilpību bez ārējiem korpusiem un ļauj izveidot RAID konfigurācijas vairāk nekā astoņiem diskiem, ja to lieto kopā ar atbalstītu HP Smart Array vai Smart HBA kontrolleri. Tā piedāvā 12 Gb/s SAS savienojumu, deviņus iekšējos portus un pārvaldību, izmantojot HP Smart Storage Administrator, kas integrēts servera viedajos nodrošināšanas rīkos. Visi nepieciešamie kabeļi atbalstītajiem DL380 Gen9 disku nodalījumiem ir iekļauti.

Piemērots

• Iekšējās atmiņas ietilpības paplašināšanai HP ProLiant DL380 Gen9 serveros
• RAID masīvu izveidei, kas aptver vairāk nekā 8 iekšējos diskus (ja lieto kopā ar atbalstītu kontrolieri)
• Papildu iekšējā disku nodalījuma pievienošanai un visu disku pārvaldībai, izmantojot Smart Array vai Smart HBA

Galvenās specifikācijas

• SAS savienojums: 12 Gb/s
• Iekšējie porti: 9
• Maksimālais atbalstīto fizisko savienojumu skaits: 26
• Formas faktors: pilna augstuma paplašinājuma karte
• Saderība: HP ProLiant DL380 Gen9 serveris (nepieciešams Gen9 atbalstīts Smart Array vai Smart HBA kontrolieris)

Lietošana

Uzstādiet pilna augstuma SAS paplašinātāja karti brīvā PCIe slotā DL380 Gen9 serverī un pievienojiet to Smart Array vai Smart HBA kontrollerim, izmantojot komplektā iekļautos kabeļus. Pievienojiet atbalstītos iekšējos SAS disku nodalījumus kartes iekšējiem portiem saskaņā ar servera aparatūras rokasgrāmatu. Konfigurējiet un pārvaldiet pievienotos diskus un RAID masīvus, izmantojot HP Smart Storage Administrator utilītu, kas pieejama caur servera viedās nodrošināšanas saskarni.

Ieteikumi

Izmantojiet SAS paplašinātāja karti tikai ar Gen9 atbalstītiem HP Smart Array vai Smart HBA kontrolleriem un skatiet DL380 Gen9 aparatūras dokumentāciju par atbalstītajām disku nodalījumu kombinācijām un kabeļu savienojumiem. Pirms RAID konfigurēšanas paplašinātajiem disku komplektiem pārliecinieties, ka programmaparatūra un HP Smart Storage Administrator ir atjaunināti.
