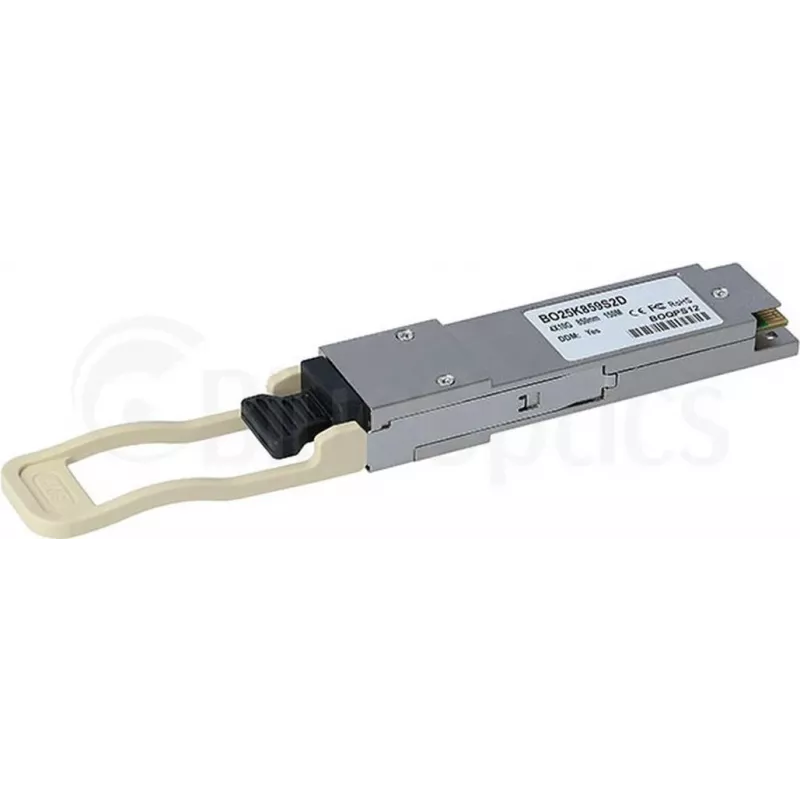

Raidītājs/uztvērējs CBO QSFP-40G-SR4 40 Gbps optiskās šķiedras modulis

Raidītājs/uztvērējs CBO QSFP-40G-SR4 40Gbps optiskās šķiedras modulis ir karstās nomaiņas QSFP formas faktora raidītājs/uztvērējs, kas paredzēts īsa attāluma daudzmodu optiskās šķiedras savienojumiem. Tas atbalsta 40 Gigabit Ethernet, izmantojot daudzmodu optisko šķiedru (MMF), izmantojot SR4 signalizāciju, un nodrošina kompaktu, augsta blīvuma risinājumu datu centru un slēdžu–slēdžu savienojumiem. Modulis paredzēts lietošanai vidēs, kur nepieciešami uzticami 40G augšupsaites savienojumi un zema latentuma, augstas caurlaidspējas savienojumi.

Priekšrocības

Šis QSFP-40G-SR4 modulis nodrošina 40 Gbps kopējo joslas platumu vienā QSFP iepakojumā, ļaujot izvietot augsta blīvuma portus plauktos un slēdžos. Karstās nomaiņas konstrukcija vienkāršo uzstādīšanu un apkopi, neizslēdzot iekārtu. Modulis ir optimizēts īsa attāluma daudzmodu optiskajai šķiedrai, tādējādi samazinot kabeļu sarežģītību datu centru topoloģijās un atbalstot izplatītākās ar SR4 saderīgās raidītāju/uztvērēju ekosistēmas.

Piemērots

• 40 Gigabit Ethernet augšupsaites savienojumiem starp slēdžiem un agregācijas ierīcēm
• Īsa attāluma daudzmodu optiskās šķiedras savienojumiem datu centru “top-of-rack” un “spine-leaf” arhitektūrās
• Augsta blīvuma asmeņu serveriem un tīkla iekārtām ar QSFP portiem
• Vidēm, kur nepieciešama karstās nomaiņas, zema latentuma 40G savienojamība

Galvenās specifikācijas

• Formas faktors: QSFP (Quad Small Form-factor Pluggable)
• Datu pārraides ātrums: 40 Gbps kopējais
• Optiskās šķiedras tips: Daudzmodu optiskā šķiedra (MMF)
• Signalizācija: SR4 (īsa attāluma, 4 līniju)
• Tipiskais darbības attālums: paredzēts īsa attāluma daudzmodu savienojumiem (datu centru attālumi)
• Saskarne: MPO/MTP paralēlās optiskās šķiedras savienojums, saderīgs ar SR4 kabeļiem
• Uzstādīšana: karstā nomaiņa QSFP portos

Lietošana

Ievietojiet QSFP-40G-SR4 raidītāju/uztvērēju brīvā QSFP portā saderīgā slēdžā vai tīkla ierīcē, kamēr ierīce ir ieslēgta. Savienojiet daudzmodu MPO/MTP kabeli starp raidītājiem/uztvērējiem vai starp raidītāju/uztvērēju un izvadu vadu komplektu atbilstoši jūsu topoloģijai. Pārliecinieties, ka optiskās šķiedras tips (MMF) un maģistrāles kabeļi (ar SR4 saderīgi MPO/MTP kabeļi) atbilst moduļa specifikācijām. Pārraugiet savienojuma statusu, izmantojot ierīces pārvaldības saskarni, lai apstiprinātu stabilu 40G savienojumu.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet OM3 vai OM4 daudzmodu optisko šķiedru un ar SR4 saderīgus MPO/MTP kabeļus, uzturiet pareizu optiskās šķiedras tīrību un liekuma rādiusu, kā arī pārbaudiet slēdža saderību ar QSFP SR4 moduļiem. Ja nepieciešams, izmantojiet atbilstošus izvadu kabeļus vai kasešu mezglus savienojamībai ar dupleksajām saskarnēm.
