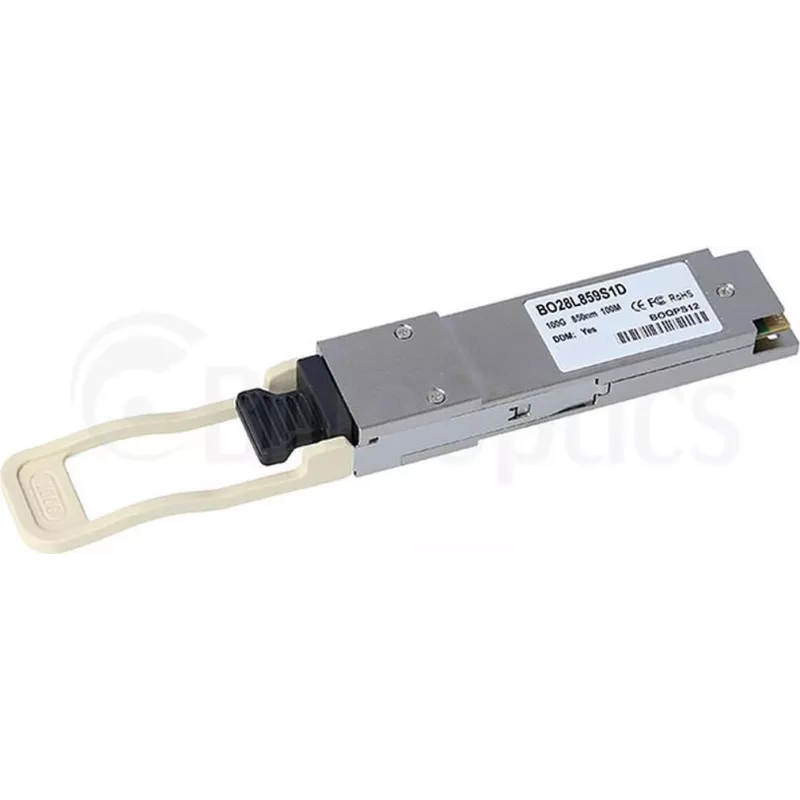

Raidītājs-uztvērējs CBO QSFP28-100G-SR4 optiskais 100G

Raidītājs-uztvērējs CBO QSFP28-100G-SR4 optiskais 100G ir kompakts, karsti pievienojams QSFP28 modulis, kas paredzēts 100 Gigabit Ethernet tīkliem, izmantojot daudzmodu optisko šķiedru. Paredzēts īsa attāluma savienojumiem, modulis iekļaujas augsta blīvuma komutatoros un maršrutētājos, nodrošinot uzticamus serveru augšupsaites, datu centru starpsavienojumus un apkopošanas savienojumus. Modulis atbalsta standarta 100G SR4 signalizāciju un ir saderīgs ar aprīkojumu, kas pieņem QSFP28 formas faktora raidītājus-uztvērējus.

Priekšrocības

Šis optiskais raidītājs-uztvērējs nodrošina augsta blīvuma 100G savienojamību mazā QSFP28 formas faktorā, ļaujot efektīvi izmantot portus tīkla komutatoros un maršrutētājos. Tā karsti pievienojamā konstrukcija ļauj uzstādīt vai nomainīt, nepārtraucot citas darbības. Izstrādāts īsa attāluma daudzmodu optiskajai šķiedrai, modulis nodrošina paredzamu optisko veiktspēju un sadarbspēju ar nozares standarta daudzmodu savienojumiem. Produkta kompaktie izmēri un termiskās īpašības atbalsta izvietošanu blīvās datu centru vidēs.

Piemērots

• Datu centru augšējā plaukta un mugurkaula slāņa 100G starpsavienojumiem
• Serveru augšupsaitēm un apkopošanas saitēm uzņēmumu un mākoņu vidēs
• Īsa attāluma daudzmodu optiskās šķiedras savienojumiem plauktu iekšienē vai starp tuvumā esošām iekārtu telpām

Galvenās specifikācijas

• Formas faktors: QSFP28 (quad small form-factor pluggable 28)
• Datu pārraides ātrums: 100 Gigabit Ethernet
• Optiskā saskarne: SR4 daudzmodu optiskajai šķiedrai
• Darbības attālums: īsa attāluma daudzmodu savienojumi (paredzēti iekšējiem plauktu un tuvējo plauktu starpsavienojumiem)
• Savienotājs: MPO/MTP tipa paralēlais optiskās šķiedras savienojums
• Jauda un termika: zema profila QSFP28 jaudas aploksne, piemērota augsta blīvuma vietām

Kā lietot

Ievietojiet QSFP28 raidītāju-uztvērēju saderīgā QSFP28 portā komutatorā, maršrutētājā vai resursdatora adapterī, līdz tas nofiksējas. Pievienojiet MPO/MTP daudzmodu optiskās šķiedras kabeli modulim, rūpējoties par savienotāja atslēgas izlīdzināšanu un tīriem šķiedras galiem. Pēc savienojuma izveides pārbaudiet saites statusu un saskarnes iestatījumus tīkla ierīces pārvaldības saskarnē un, ja atbalsta, pārraugiet optiskos parametrus. Karstās nomaiņas gadījumā droši noņemiet moduli, izmantojot atbrīvošanas mehānismu, un nomainiet ar jaunu, ievērojot ESD piesardzības pasākumus.

Ieteikumi

Lietojiet ar apstiprinātu daudzmodu optiskās šķiedras kabeļu sistēmu un pirms savienošanas pārliecinieties, ka optiskās šķiedras savienotāji ir tīri. Pārbaudiet saderību ar raidītāja-uztvērēja portu un skatiet ierīces dokumentāciju par atbalstītajām saišu konfigurācijām un jaudas budžetiem. Uzstādīšanas laikā ievērojiet standarta ESD apstrādes procedūras un pārraugiet moduļa temperatūru blīvi aizpildītos korpusos.
