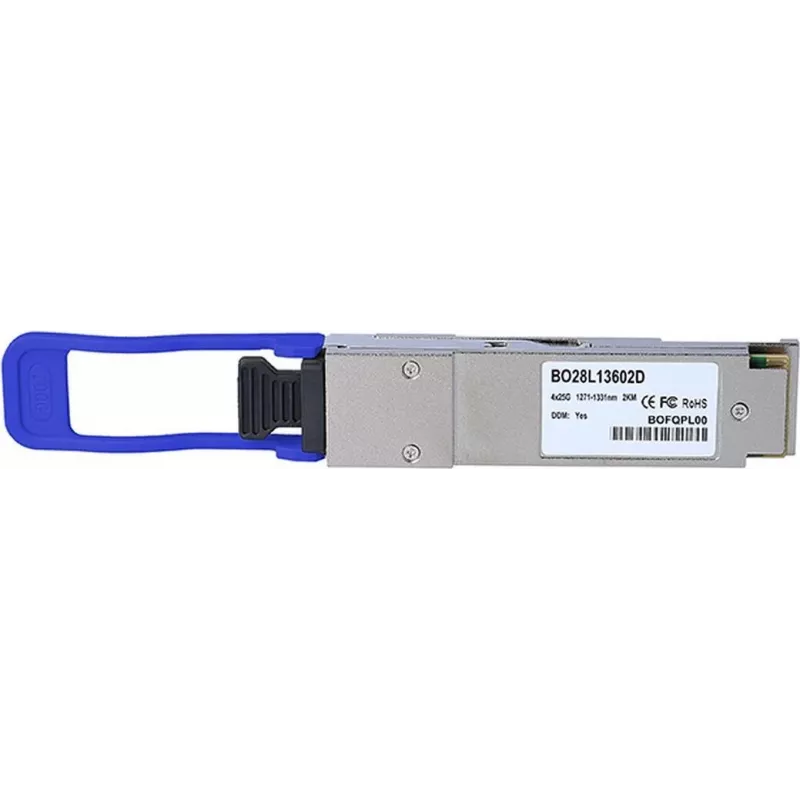

Raiduztvērējs CBO QSFP28-100G-CWDM4 BO28L13602D 100G CWDM4 optiskās šķiedras raiduztvērējs

Raiduztvērējs CBO QSFP28-100G-CWDM4 BO28L13602D ir 100G CWDM4 optiskās šķiedras raiduztvērējs QSFP28 formas faktorā, kas paredzēts ātrdarbīgiem datu kanāliem. Modulis izmanto četrus CWDM kanālus, lai nodrošinātu 100 Gigabit Ethernet savienojumu caur duplex vienmoda optisko šķiedru, piedāvājot kompaktu, karstās pievienošanas saskarni datu centru starpsavienojumiem, slēdžu augšupsaitēm un citiem īsa līdz vidēja attāluma tīkla kanāliem. Dizains atbalsta standarta QSFP28 elektriskās un optiskās saskarnes, lai vienkāršotu integrāciju ar saderīgiem slēdžiem un maršrutētājiem.

Priekšrocības

Šis QSFP28 CWDM4 raiduztvērējs nodrošina 100G caurlaidspēju mazā, karstās nomaiņas iepakojumā, kas samazina vietas un enerģijas patēriņu uz vienu kanālu salīdzinājumā ar vairākiem zemāka ātruma moduļiem. CWDM4 viļņgarumu multipleksēšana ļauj izmantot vienmoda optisko šķiedru ar izmaksu ziņā efektīvu kabeļu infrastruktūru, vienlaikus saglabājot kanālu izolāciju un nemainīgu veiktspēju. Modulis ir piemērots vienkāršai nomaiņai un jaunināšanai, samazinot dīkstāves laiku apkopes vai jaudas paplašināšanas laikā.

Piemērots

• 100 Gigabit Ethernet posmiem datu centros
• Slēdžu–slēdžu augšupsaitēm un lapu–mugurkaula starpsavienojumiem
• Serveru apkopošanai un augšējā plaukta savienojamībai
• Īsa līdz vidēja attāluma vienmoda optiskās šķiedras posmiem, izmantojot CWDM4

Galvenās specifikācijas

• Formas faktors: QSFP28
• Datu pārraides ātrums: 100 Gbit/s kopējais (4 × 25 Gbit/s kanāli)
• Optiskais standarts: CWDM4 viļņgarumu multipleksēšana
• Optiskās šķiedras veids: vienmoda optiskā šķiedra
• Konektora saskarne: duplex LC (vai saderīga duplex saskarne CWDM4)
• Karstās pievienošanas elektriskā saskarne, kas saderīga ar QSFP28 portiem
• Tipisks lietojuma attālums: īsa līdz vidēja attāluma posmi (datu centru starpsavienojumi un augšupsaites)

Lietošana

Uzstādiet raiduztvērēju saderīgā QSFP28 portā slēdzī vai maršrutētājā, kamēr ierīce ir ieslēgta, rūpīgi izlīdzinot un līdz galam iesēdinot moduli, līdz tas nofiksējas. Pievienojiet duplex vienmoda optiskās šķiedras kabeļus ar atbilstošiem LC konektoriem, nodrošinot pareizu pārraides/uztveršanas orientāciju. Pārbaudiet savienojuma statusu un diagnostiku, izmantojot resursdatora ierīces pārvaldības saskarni; pārraugiet optiskos parametrus un kanāla stāvokli, lai apstiprinātu pareizu darbību. Lai izņemtu, atbloķējiet moduļa fiksatoru un izvelciet raiduztvērēju taisni ārā, lai novērstu porta vai moduļa bojājumus.

Ieteikumi

Izmantojiet tīru, sertificētu vienmoda optisko šķiedru un nodrošiniet, lai ar konektoriem rīkotos bez putekļiem. Ievērojiet ražotāja norādījumus par darba temperatūru un ESD piesardzību, kā arī pirms ieviešanas pārliecinieties par saderību ar resursdatora slēdža vai maršrutētāja programmaparatūru, lai nodrošinātu pilnīgu savietojamību un stabilu 100G darbību.
