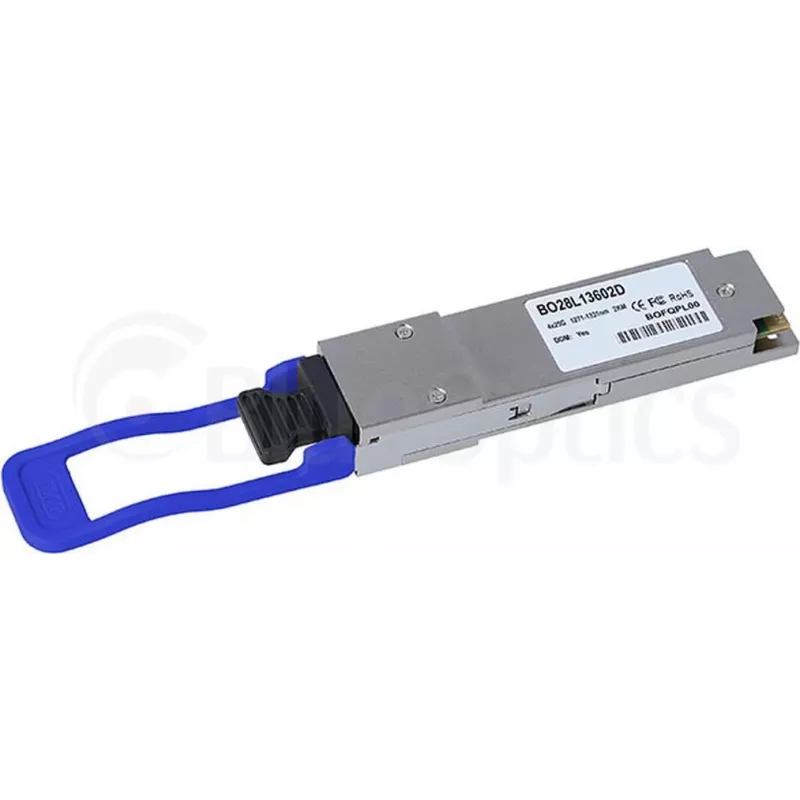

Raiduztvērējs CBO QSFP28-100G-CWDM4 BO28L13602D 100G CWDM4 QSFP28 optiskās šķiedras modulis

Raiduztvērējs CBO QSFP28-100G-CWDM4 BO28L13602D ir QSFP28 formas faktora 100G CWDM4 optiskās šķiedras modulis, kas izstrādāts 100 Gigabit Ethernet saitēm. Tas izmanto četrus CWDM kanālus pa vienmoda šķiedru, lai atbalstītu vidēja līdz liela attāluma savienojumus, kas parasti nepieciešami datu centru augšupsaitēs un operatoru tīklu vidēs. Modulis ievietojams QSFP28 portos un nodrošina augsta blīvuma 100G savienojamību ar savietojamību sistēmām, kas atbalsta CWDM4 optiku.

Priekšrocības

Šis QSFP28 100G CWDM4 raiduztvērējs piedāvā kompaktu formas faktora blīvumu un zemu enerģijas patēriņu, kas piemērots augsta blīvuma komutatoru un maršrutētāju līniju kartēm. Tas atbalsta četru viļņu garumu rupjo viļņgarumu dalīšanas multipleksēšanu, lai pārraidītu 100G pa vienu vienmoda šķiedru pāri, samazinot šķiedru infrastruktūras prasības. Dizains ir vērsts uz signāla integritāti un savietojamību ar QSFP28 saskarnēm, kas nodrošina vienkāršu integrāciju esošajā tīkla aprīkojumā un atvieglo pāreju uz lielāka joslas platuma saitēm.

Piemērots

• Datu centru augšupsaitēm un mugurkaula-lapas savienojumiem
• Operatoru un metro apkopošanas saitēm
• Augsta blīvuma komutatoru un maršrutētāju izvietojumiem
• 100 Gigabit Ethernet optiskajiem starpsavienojumiem pa vienmoda šķiedru

Galvenās specifikācijas

• Formas faktors: QSFP28 4 kanālu optiskais modulis
• Datu pārraides ātrums: 100 Gigabit Ethernet (kopējais)
• Optiskā tehnoloģija: CWDM4 (četri rupjie viļņu garumi)
• Šķiedras tips: vienmoda šķiedra
• Tipiskais sasniedzamības attālums: vidējs līdz liels attālums (tehnoloģija paredzēta attālumiem līdz vairākiem kilometriem atkarībā no saites parametriem)
• Saskarne: QSFP28 elektriskā un optiskā savienotāja savietojamība
• Enerģijas profils: mazjaudas QSFP28 klases dizains

Lietošana

Uzstādiet moduli saderīgā QSFP28 portā komutatorā, maršrutētājā vai optiskā raiduztvērēja moduļa kasetē, ievērojot aprīkojuma ražotāja norādījumus. Pievienojiet vienmoda šķiedru pāri moduļa optiskajai saskarnei, izmantojot atbilstošu duplekso savienotāju, un nodrošiniet pareizu kanālu kartēšanu un saites konfigurāciju resursdatora sistēmā. Pārbaudiet saites statusu un optisko diagnostiku, izmantojot resursdatora pārvaldības saskarni, lai apstiprinātu pareizu darbību un uzraudzītu tādus parametrus kā optiskā jauda un temperatūra.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet CWDM lietojumiem sertificētu vienmoda šķiedru un ievērojiet savienotāju tīrības labāko praksi. Apstipriniet savietojamību ar resursdatora sistēmas QSFP28 portu un programmaparatūru; ja nepieciešams, skatiet sistēmas dokumentāciju par atbalstīto optiku sarakstiem. Pēc uzstādīšanas uzraugiet saites diagnostiku un plānojiet atbilstošu dzesēšanu un gaisa plūsmu augsta blīvuma izvietojumos, lai uzturētu sagaidāmos raiduztvērēja jaudas un temperatūras darbības diapazonus.
