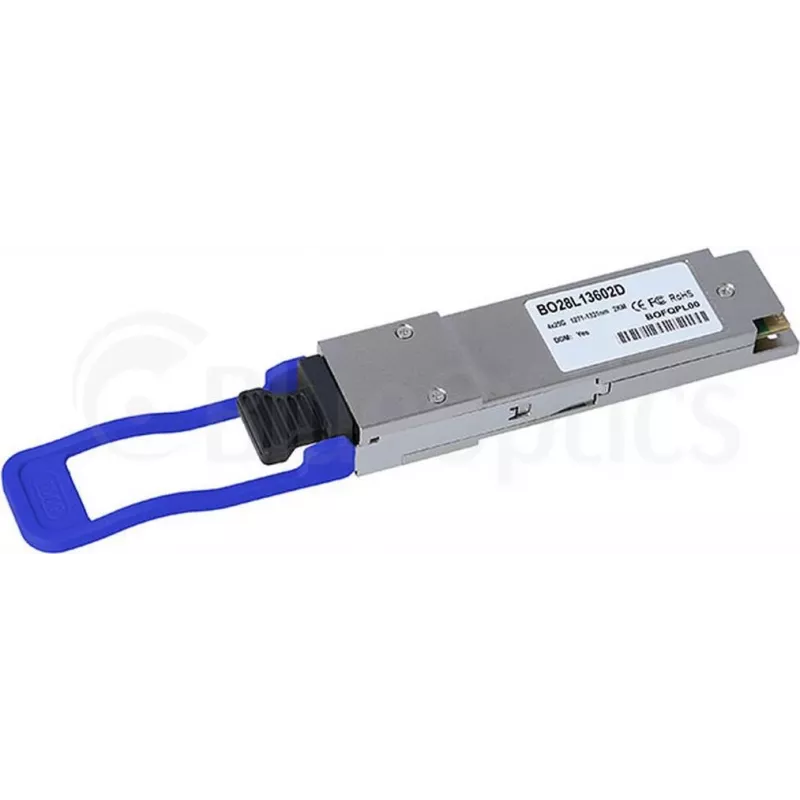

Raiduztvērējs CBO QSFP28-100G-CWDM4 BO28L13602D Fiber Optic 100G

Raiduztvērējs CBO QSFP28-100G-CWDM4 BO28L13602D Fiber Optic 100G ir QSFP28 optiskais modulis, kas paredzēts 100 gigabitu Ethernet un augsta blīvuma starpsavienojumiem. Tas izmanto CWDM4 viļņgarumu multipleksēšanu ar četrām 25 G joslām kompaktā QSFP28 formas faktorā. Modulis ir paredzēts izmantošanai datu centros un operatoru tīklos, kur nepieciešami karstās pieslēgšanas, telpu taupoši 100 G optiskie savienojumi.

Priekšrocības

Modulis nodrošina kompaktu QSFP28 vietu, kas atbalsta četras neatkarīgas 25 G joslas, apvienotas līdz 100 G, ļaujot sasniegt augstu pieslēgvietu blīvumu slēdžos un maršrutētājos. CWDM4 viļņgarumu multipleksēšana samazina šķiedru skaitu un vienkāršo kabeļu izvietojumu īsa un vidēja attāluma savienojumiem. Karstās pieslēgšanas dizains ļauj veikt uzstādīšanu un nomaiņu darbības laikā, neizslēdzot sistēmas. Raiduztvērējs ir saderīgs ar standarta 100 G Ethernet saskarnēm un ir piemērots plauktu mēroga un mugurkaula-lapas arhitektūrām.

Piemērots (uzdevumi / lietošanas gadījumi)

• 100 G Ethernet savienojumi starp slēdžiem un maršrutētājiem datu centros
• Starpsavienojumi operatoru piekļuves un metro tīklos, kur nepieciešami kompakti moduļi
• Augsta blīvuma apkopošanas pieslēgvietas plauktu augšdaļas un lapas slēdžos
• Pāreja no 40 G uz 100 G, ja tiek atbalstīta CWDM4 multipleksēšana

Galvenās specifikācijas

• Formas faktors: QSFP28
• Datu pārraides ātrums: 100 gigabitu Ethernet (4 x 25 Gbps joslas)
• Viļņu garumi: CWDM4 viļņgarumu multipleksētas joslas
• Saskarnes veids: optiskais
• Savienotājs: MPO/MTP saderīgs (daudzšķiedru paralēlais savienotājs)
• Darbība: karstās pieslēgšanas
• Tipiskais sniedzamība: īsa līdz vidēja attāluma optiskie savienojumi (datu centru un metro)

Kā izmantot

Ievietojiet QSFP28 raiduztvērēju saderīgā QSFP28 pieslēgvietā slēdzī, maršrutētājā vai optiskajā līnijkartē, ievērojot atslēgas orientāciju atbilstoši resursdatora pieslēgvietai. Izmantojiet MPO/MTP optiskos savienojuma kabeļus, kas terminēti un kartēti CWDM4 signāliem; nodrošiniet pareizu LC/MPO sadalītāja vai MTP zirglietas kartējumu, ja savienojat ar dupleksajām saskarnēm. Pēc ievietošanas pārbaudiet savienojuma statusu, izmantojot resursdatora ierīces pārvaldības saskarni, un uzraugiet optisko diagnostiku, ja tā ir pieejama. Lai izņemtu, izslēdziet konkrēto pieslēgvietu, ja to iesaka resursdators, un uzmanīgi izvelciet moduli aiz atbrīvošanas fiksatora.

Ieteikumi

Pirms izvietošanas nodrošiniet saderību ar resursdatora ierīci un tīkla optikas politiku. Izmantojiet atbilstošus MPO/MTP kabeļus ar pareizu polaritāti un šķiedru kartējumu CWDM4, kā arī uzturiet tīras savienotāju gala virsmas, lai novērstu signāla zudumus. Ievērojiet ražotāja termiskās un apstrādes vadlīnijas un darbiniet moduli norādītajos apkārtējās vides apstākļos, lai nodrošinātu uzticamu 100 G veiktspēju.
