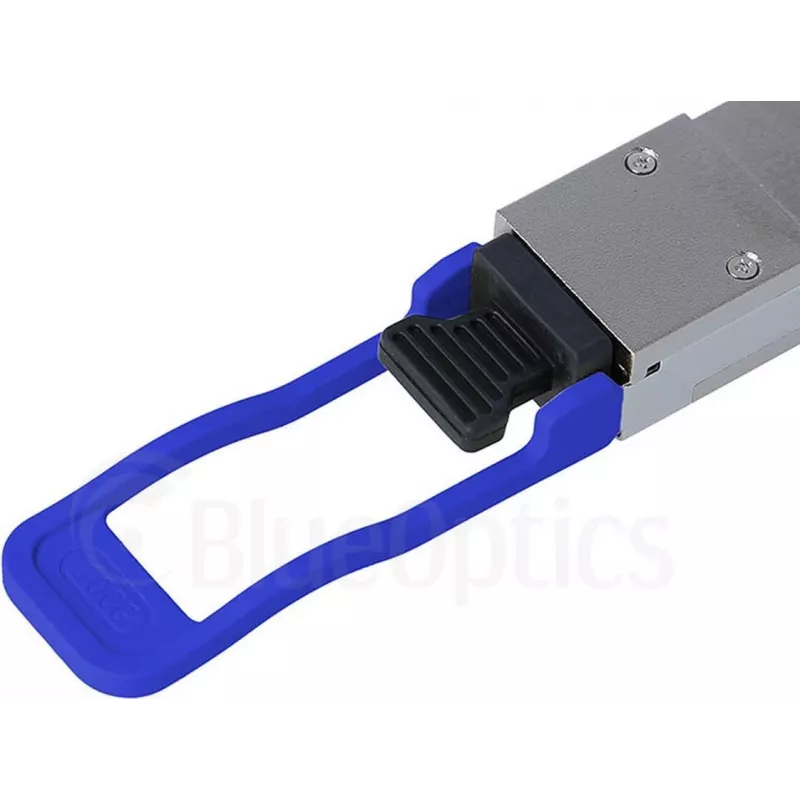

Raiduztvērējs CBO QSFP28-100G-LR4 BO28L13610D optiskais 100G LR4

Raiduztvērējs CBO QSFP28-100G-LR4 BO28L13610D optiskais 100G LR4 ir vienmoda QSFP28 modulis, kas izstrādāts 100 Gbps LR4 saitēm. Tas nodrošina tālsasniedzamu optisko pārraidi pa vienmoda šķiedru un ir saderīgs ar QSFP28 formas faktora portiem augsta blīvuma komutatoros un maršrutētājos. Modulis ir paredzēts lietošanai vidēs, kur nepieciešama uzticama 100G savienojamība starp datu centru iekārtām vai pilsētiņas mugurkaula savienojumos.

Priekšrocības

Šis QSFP28 LR4 raiduztvērējs atbalsta 100 Gbps summāro joslas platumu, izmantojot četras joslas, un ir optimizēts tālsasniedzamām vienmoda šķiedras saitēm. Tā QSFP28 formas faktors nodrošina augstu portu blīvumu mūsdienu tīkla komutatoros un maršrutētājos, un modulis ir izstrādāts savietojamībai ar standarta QSFP28 saskarnēm. Paredzēts nepārtrauktai darbībai tīkla vidēs, tas piedāvā determinētu fizisko saskarni 100G augšupsaitēm un mugurkaula starpsavienojumiem.

Piemērots

• Datu centru augšupsaitēm starp agregācijas un mugurkaula komutatoriem
• Pilsētiņas mugurkaula saitēm, kur nepieciešama 100G vienmoda pārraide
• Augsta blīvuma tīkla iekārtām uzņēmumu un operatoru vidēs
• Optiskajām saitēm, kur nepieciešama LR4 tālsasniedzama vienmoda veiktspēja

Galvenās specifikācijas

• Saskarne: QSFP28 formas faktors 100G savienojumiem
• Pārraide: LR4 vienmoda šķiedra, četras joslas pa 25 Gbps katrā
• Viļņa garumi: četru kanālu DWDM/CWDM bāzēta LR4 multipleksēšana (standarta LR4 struktūra)
• Atbalstītais saites tips: vienmoda šķiedra tālsasniedzamām lietojumprogrammām
• Tipisks pielietojums: 100G augšupsaites un mugurkaula optiskās saites
• Elektriski: karsti pieslēdzams QSFP28 modulis, saderīgs ar standarta resursdatora portiem

Lietošana

Uzstādiet QSFP28 raiduztvērēju saderīgā QSFP28 portā resursdatora ierīcē, kamēr ierīce ir ieslēgta, vai saskaņā ar resursdatora karstās pieslēgšanas vadlīnijām. Pievienojiet atbilstošus vienmoda šķiedras komutācijas kabeļus moduļa optiskajai saskarnei saskaņā ar LR4 polaritāti un iekārtu izmantotajām LC savienotāju konvencijām. Pārbaudiet saites statusu un diagnostiku, izmantojot resursdatora iekārtas pārvaldības saskarni, un uzraugiet optiskās jaudas un trauksmes indikatorus, lai apstiprinātu pareizu darbību.

Ieteikumi

Izmantojiet rūpnīcā pārbaudītus vienmoda LC komutācijas kabeļus un ievērojiet resursdatora pārdevēja savietojamības sarakstu, izvēloties moduļus kritiskām saitēm. Pirms ievietošanas nodrošiniet šķiedras tīrību un pareizu savienotāju polaritāti. Tālsatiksmes posmiem pārbaudiet optisko budžetu un dispersijas ierobežojumus un uzraugiet raiduztvērēja diagnostiku attiecībā uz optisko jaudu, temperatūru un uztvērēja jutību.
