Rāmja jaunināšanas komplekts Thermal Grizzly TG-CSF-AM5 Aluminium Melns

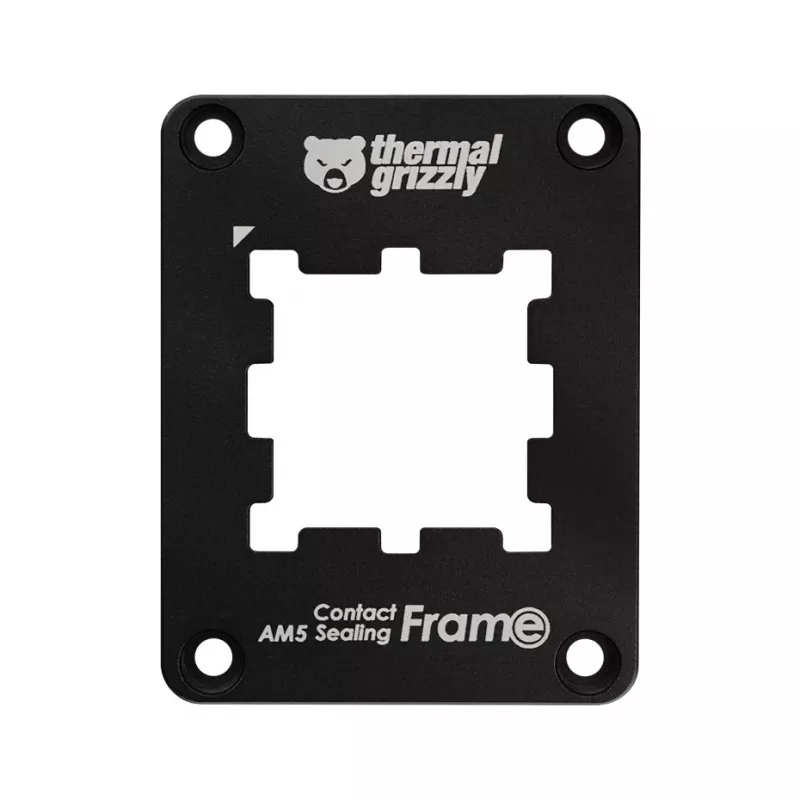

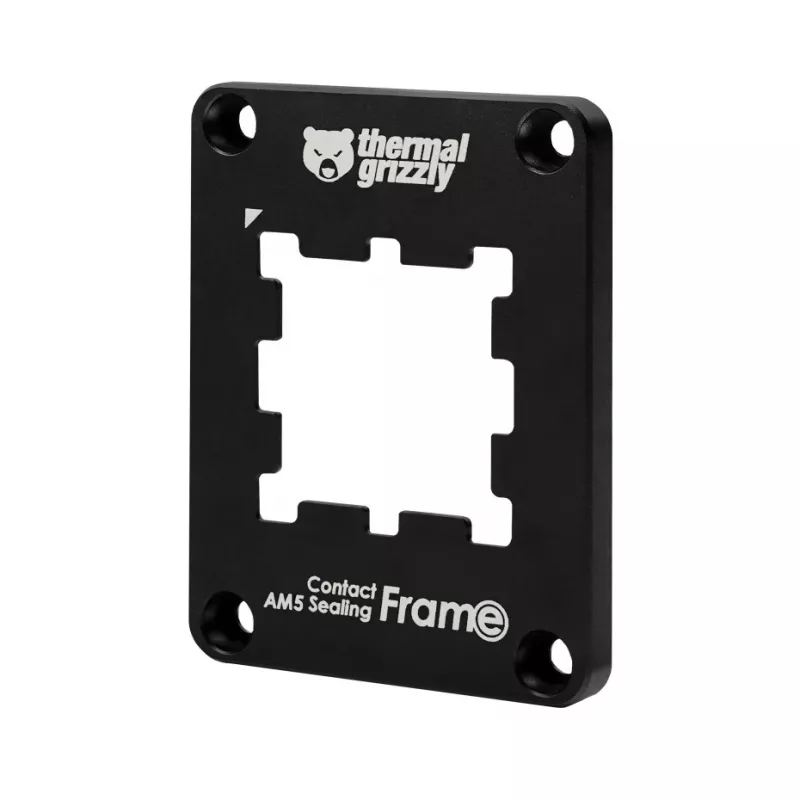

Thermal Grizzly TG-CSF-AM5 Aluminium Melns ir kombinēts kontaktrāmis un CPU aizsargs, kas paredzēts AMD Ryzen 7000 sērijas procesoriem. Izgatavots no anodēta alumīnija, rāmis aizstāj standarta SAM (statiskās izlīdzināšanas mehānismu) uz mātesplates un aptver CPU siltuma izkliedētāju. Komplektā iekļauts papildu silikona putu ieliktnis, lai aizsargātu atklātos PCB komponentus un noblīvētu spraugu starp siltuma izkliedētāju un alumīnija rāmi.

Priekšrocības

Precīzi frēzētā iekšējā kontūra nodrošina vairākus saskares punktus ar siltuma izkliedētāju, kas vienmērīgāk sadala kontakta spiedienu nekā standarta SAM un palīdz nodrošināt vienmērīgu CPU novietojumu uz ligzdas kontaktiem. Alumīnija konstrukcija piedāvā stingrību un izturību, savukārt iekļautās silikona putas novērš termopastas vai šķidrā metāla nokļūšanu uz neaizsargātiem procesora komponentiem, kad tas tiek piespiests pie PCB. Putas nav obligātas, lietojot standarta termopastu, bet ir obligātas, lietojot šķidro metālu. Rāmis tiek piegādāts ar četrām montāžas skrūvēm un marķējumu, kas nodrošina pareizu orientāciju uzstādīšanas laikā.

Piemērots

• AMD Ryzen 7000 sērijas galddatoru procesoriem (AM5 platforma)
• Lietotājiem, kuri nomaina mātesplates noklusējuma SAM, lai uzlabotu spiediena sadali
• Konfigurācijām, kur tiek izmantots šķidrais metāls un nepieciešama PCB aizsardzība

Galvenās specifikācijas

• Modelis: Thermal Grizzly TG-CSF-AM5
• Materiāls: Anodēts alumīnijs
• Krāsa: Melna

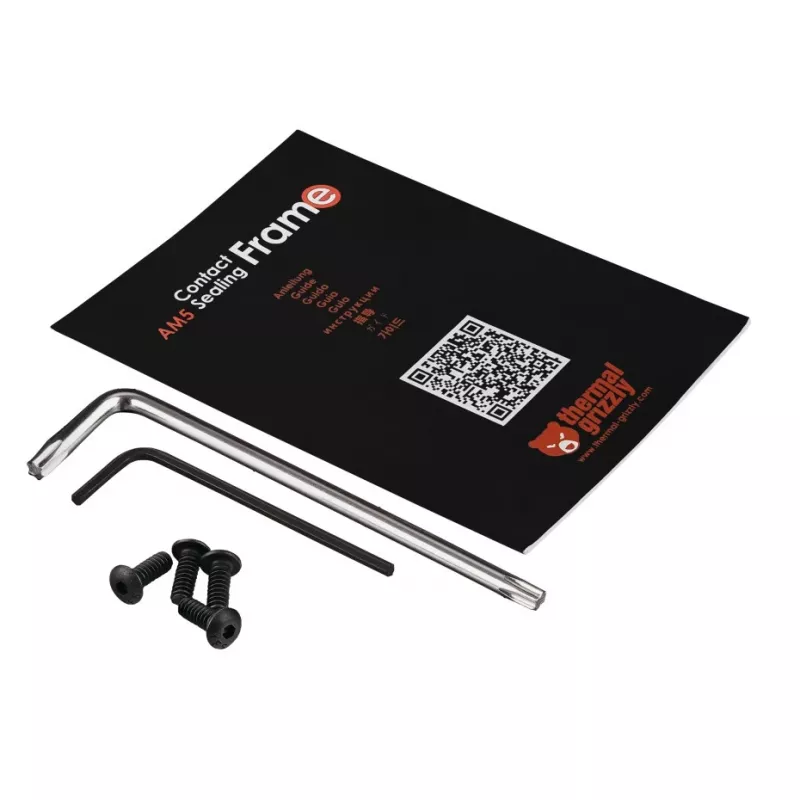

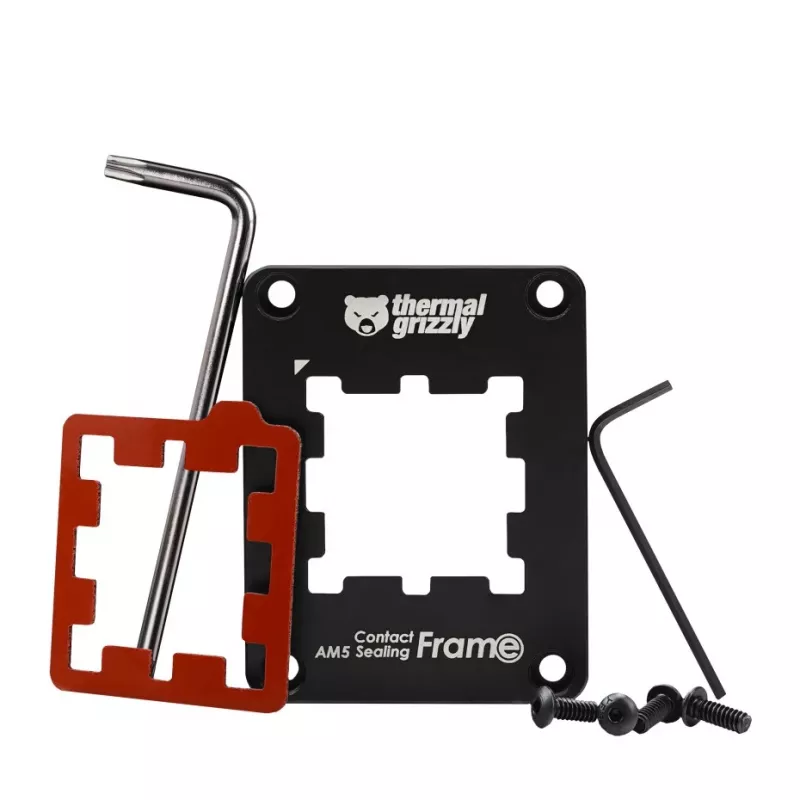

• Komplektā: Silikona putu ieliktnis un četras montāžas skrūves
• Saderība: AM5 ligzda, saderīgs ar Thermal Grizzly AM5 aizmugurējām plāksnēm

Lietošanas instrukcija

Novietojiet alumīnija rāmi virs CPU zonas, izlīdzinot augšējo marķējumu ar izciļņu uz ligzdas ziemeļu malas; orientācija ļauj montēt tikai vienā virzienā. Ja izmantojat silikona putu ieliktni, novietojiet to uz procesora PCB zem rāmja tā, lai, kad rāmis ir uzstādīts un pievilkts ar komplektā iekļautajām skrūvēm, putas tiek saspiestas, veidojot blīvējumu starp siltuma izkliedētāju un rāmi. Uzklājiet termopastu vai šķidro metālu uz siltuma izkliedētāja saskaņā ar termiskā savienojuma ražotāja norādījumiem. Ņemiet vērā, ka putu ieliktnis nav obligāts, lietojot standarta termopastu, bet ir nepieciešams, lietojot šķidro metālu.

Ieteikumi

Uzstādiet rāmi tikai ar ligzdai saderīgu aizmugurējo plāksni un komplektā iekļautajām skrūvēm; vienmēr ievērojiet CPU un termopastas/šķidrā metāla ražotāja norādījumus, lai izvairītos no procesora un mātesplates bojājumiem.
