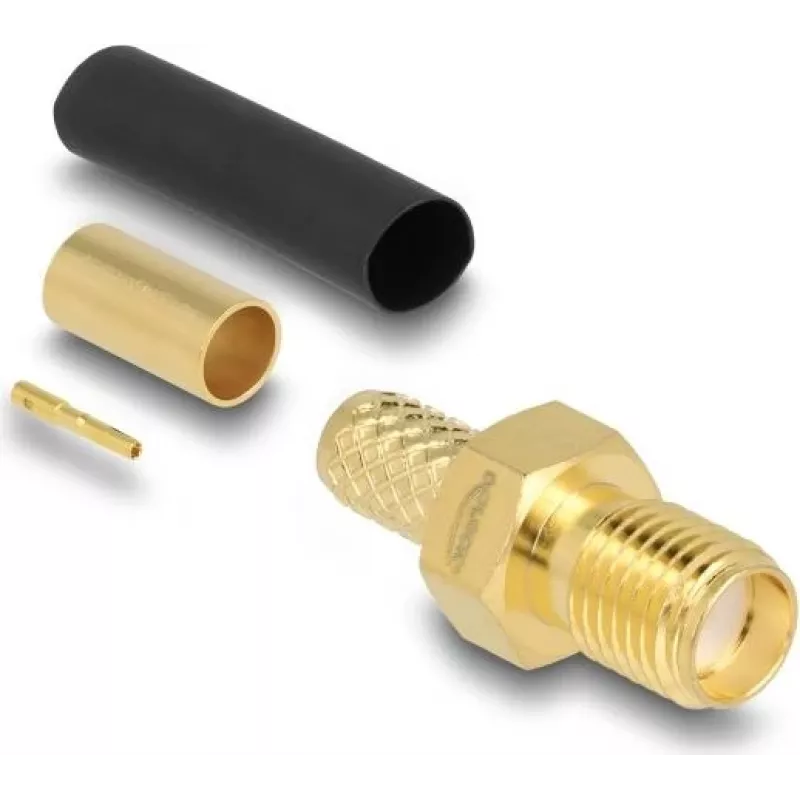

RF koaksiālais SMA spraudkontakts DELOCK LMR200 ar termiski saraušanās caurulīti

DELOCK SMA spraudkontakts ar LMR200 termiski saraušanās caurulīti ir presēšanas noslēguma RF savienotājs, kas paredzēts, lai nodrošinātu uzticamu SMA saskarni miniatūram koaksiālajam LMR200 kabelim. Tas ļauj tehniķiem un uzstādītājiem izveidot izturīgus savienojumus antenu, radio un bezvadu iekārtām. Iekļautā termiski saraušanās caurulīte uzlabo stiepes slodzes samazinājumu un piedāvā pamata vides aizsardzību, uzlabojot kabeļa noslēguma kalpošanas laiku parastos uzstādīšanas scenārijos.

Priekšrocības

Savienotājs ir izstrādāts presēšanas noslēgumam uz LMR200 kabeļa, nodrošinot konsekventu mehānisku noturību un elektrisku kontaktu, ja tas tiek uzstādīts ar atbilstošiem presēšanas instrumentiem un uzmavām. SMA savienotāja saskarne nodrošina saderību ar standarta SMA savienotājiem, ko izmanto antenās, radio un RF moduļos. Komplektā esošā termiski saraušanās caurulīte nodrošina ciešāku noblīvējumu kabeļa izejā, palielina mehānisko stabilitāti un samazina bojājumu risku no liekšanās savienotāja tuvumā. Metāla korpuss uztur RF ekranējumu un zemējuma nepārtrauktību, kamēr kompaktais formas faktors ir piemērots ierobežotas vietas uzstādīšanai.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Sagatavojiet LMR200 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi atbilstoši ieteicamajiem izmēriem presēšanas kontaktam. Pirms kabeļa centrālā vada un dielektriķa ievietošanas savienotāja korpusā uzvelciet termiski saraušanās caurulīti un presēšanas uzmavu pār kabeli. Izmantojiet pareiza izmēra presēšanas instrumentu, lai droši saspiestu uzmavu uz kabeļa pinuma, nodrošinot stabilu mehānisku un elektrisku savienojumu. Pēc presēšanas novietojiet termiski saraušanās caurulīti pāri savienojuma vietai un vienmērīgi karsējiet, līdz tā pieguļ savienotājam un kabelim, nodrošinot stiepes slodzes samazinājumu un pamata vides noblīvējumu.

Ieteikumi

Izmantojiet ražotāja ieteiktos noņemšanas izmērus un speciālu presēšanas instrumentu, kas atbilst uzmavas izmēram, lai iegūtu uzticamus rezultātus. Pārbaudiet nepārtrauktību un pretestību, kur nepieciešams, un izvairieties no pārmērīgas kabeļa liekšanas noslēguma tuvumā, lai saglabātu RF veiktspēju.
