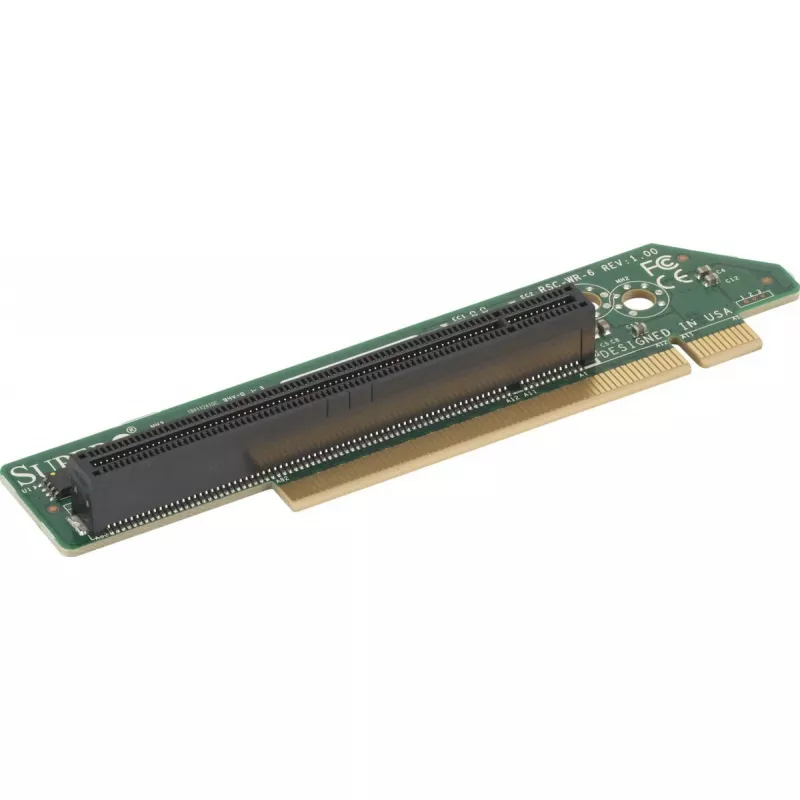

Riser Card Supermicro RSC-WR-6 PCIe x16 - servera paplašinātājs PCI Express paplašināšanai

Supermicro Riser Card RSC-WR-6 nodrošina PCI Express x16 slota paplašinājumu saderīgām Supermicro servera mātesplatēm, ļaujot uzstādīt pilna garuma PCIe x16 paplašinājuma karti, ja tiešs mātesplates slots nav pieejams. Paplašinātājs ir paredzēts sistēmas paplašināšanas uzdevumiem, piemēram, tīkla adapteru, atmiņas kontrolleru vai GPU paātrinātāju pievienošanai, ievērojot saderību ar resursdatora šasiju, barošanas padevi un BIOS atbalstu.

Priekšrocības

Paplašinātāja karte piedāvā kompaktu veidu, kā pievienot PCIe x16 interfeisu, nemainot mātesplates izkārtojumu, saglabājot servera blīvumu un gaisa plūsmu. Tas ļauj izmantot standarta pilna garuma PCIe kartes sistēmās, kas ierobežotas ar iebūvētiem savienotājiem vai atšķirīgu slotu orientāciju. Konstrukcija samazina nepieciešamību pēc pielāgotas kabeļošanas un saglabā instalāciju kā integrētu plates līmeņa risinājumu.

Piemērots

• Papildu tīkla interfeisa karšu (10GbE/25GbE) uzstādīšanai, kad mātesplates sloti ir aizņemti
• SAS/SATA atmiņas kontrolleru karšu pievienošanai, lai paplašinātu tieši pievienoto atmiņu
• Paātrinātāju vai GPU karšu izvietošanai saderīgās servera šasijās ar pietiekamu barošanu un dzesēšanu
• Situācijās, kad nepieciešams pārvietot PCIe x16 slotu statīva vai moduļu serveriem ar ierobežotu iekšējo izkārtojumu

Kad tas var nebūt piemērots

Šis paplašinātājs ir piemērots tikai Supermicro servera mātesplatēm un šasijām, kas skaidri atbalsta RSC-WR-6 vai līdzvērtīgu paplašinātāja formas faktoru; tas var neatbilst vai nedarboties pareizi nesaderīgās sistēmās. Veiktspēja un ierīču atbalsts ir atkarīgs no resursdatora mātesplates PCIe joslu piešķīruma, BIOS iestatījumiem un pieejamās barošanas — augstas veiktspējas GPU vai kartes ar īpašām aparātprogrammatūras prasībām var pieprasīt tiešus mātesplates slotus vai papildu barošanas padevi, ko paplašinātājs nenodrošina.

Galvenās specifikācijas

• PCI Express interfeiss: x16 elektriskais savienojums
• Formas faktors: servera paplašinātāja karte, paredzēta saderīgām Supermicro šasijām
• Atbalstītās paplašinājuma kartes: pilna garuma PCIe x16 kartes (atkarībā no šasijas klīrensa)
• Tipiskais lietojums: paplašināšana tīklu, atmiņas kontrolleru, paātrinātāju vajadzībām
• Savienojuma tips: plates-plates paplašinātāja interfeiss, saderīgs ar norādīto mātesplates slotu

Kā lietot

Uzstādiet paplašinātāju, savietojot tā plates-plates savienotāju ar norādīto paplašinātāja slotu saderīgā Supermicro mātesplatē un nostipriniet to atbilstoši servera šasijas montāžas punktiem. Ievietojiet PCIe x16 paplašinājuma karti paplašinātāja slotā, pārliecinoties, ka tā ir pilnībā iesēdināta un visas nepieciešamās fiksācijas skavas ir piesprādzētas. Pēc fiziskās uzstādīšanas pārbaudiet, vai sistēmas BIOS/UEFI atpazīst pievienoto karti un vai operētājsistēmā ir instalēti nepieciešamie draiveri vai aparātprogrammatūra. Pirms servera nodošanas ekspluatācijā pārliecinieties par pietiekamu barošanu un dzesēšanu.

Kas jāņem vērā pirms iegādes

• Apstipriniet, ka jūsu Supermicro mātesplate un šasija skaidri atbalsta šo paplašinātāja formas faktoru un savienotāja orientāciju
• Pārliecinieties, ka paredzētā PCIe karte iekļaujas šasijas klīrensā un ka paplašinātājs nodrošina nepieciešamo barošanas padevi
• Pārbaudiet BIOS/UEFI saderību un joslu piešķīrumu mātesplatē x16 ierīcēm
• Pārbaudiet dzesēšanas un barošanas jaudu augstas veiktspējas paplašinājuma kartēm

Ieteikumi

Izmantojiet paplašinātāju sistēmās ar pārbaudītu mehānisko un elektrisko saderību. Atmiņas un tīkla kartēm standarta uzstādīšana parasti ir pietiekama; GPU un augstas veiktspējas paātrinātājiem pirms izvietošanas apstipriniet papildu barošanas kabeļus, gaisa plūsmu un aparātprogrammatūras atbalstu.
