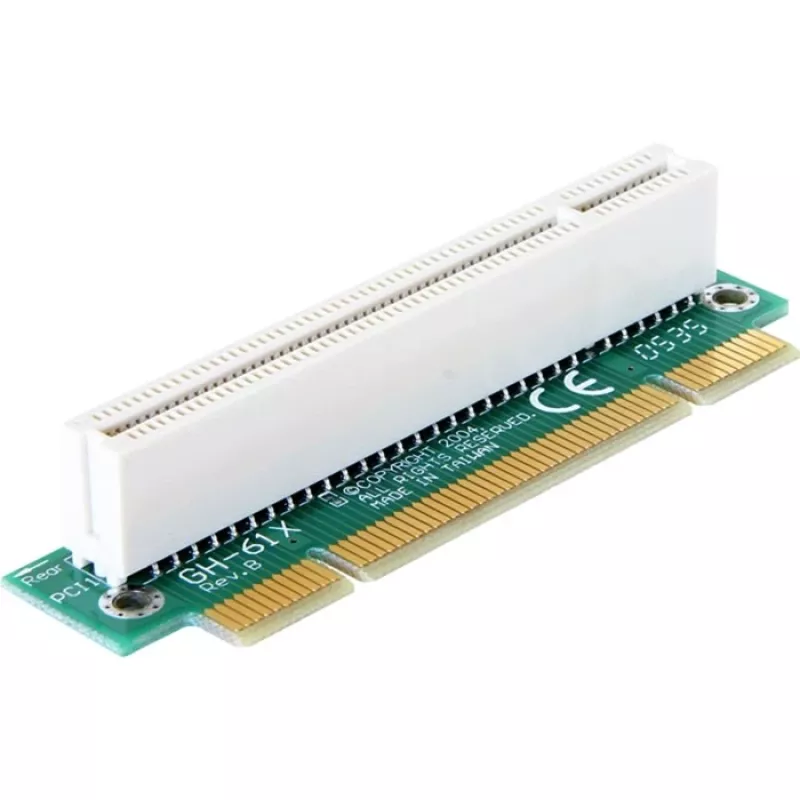

Riser PCI saskarnes karte DeLOCK 89071

DeLOCK Riser PCI saskarnes karte 89071 ir iekšējs adapteris, kas ļauj pieslēgt PCI karti mātesplates PCI slotam 90° leņķī. Tā nodrošina 32-bitu PC Card resursdatora saskarni un PCI izvades saskarni, un ir paredzēta lietošanai sistēmās ar ierobežotu vietu, piemēram, 1U (19 collu) statņu korpusos, kur vertikāla karšu uzstādīšana nav iespējama.

Priekšrocības

Šī paceļamā karte atbalsta 32-bitu PCI savienojumu, vienlaikus saglabājot zemu profilu, kas piemērots 1U (48,3 cm / 19 collu) korpusiem. Tās kreisās ievietošanas konstrukcija un kompaktie montāžas un kopējie augstumi ļauj to uzstādīt plānos šasijos, saglabājot standarta PCI savietojamību.

Piemērots

• 1U statņu serveriem un plāniem 19" korpusiem ar ierobežotu vertikālo vietu
• Sistēmām, kur nepieciešama PCI karšu horizontāla uzstādīšana
• Iekšējiem datora uzlabojumiem, kur nepieciešams zema profila PCI savienojums

Galvenās specifikācijas

• Resursdatora saskarne: PC Card 32-bitu
• Izvades saskarne: PCI (32-bitu)
• Formas faktors: iekšējā paceļamā karte 1U (19") korpusiem
• Ievietošanas puse: kreisā
• Slota augstums: 11 mm
• Montāžas augstums: 20 mm
• Kopējais augstums: 27 mm

Lietošanas veids

Uzstādiet paceļamo karti 1U šasijā, savietojot savienotāju ar mātesplates PCI slotu un ievietojot paceļamo karti pareizajā 90° orientācijā (kreisā ievietošana). Nostipriniet paceļamo karti šasijā, izmantojot atbilstošās montāžas vietas, tad pievienojiet PCI karti horizontāli paceļamās kartes PCI slotam. Pārliecinieties, ka sistēma ir izslēgta un iezemēta uzstādīšanas laikā.

Ieteikumi

Izmantojiet šo paceļamo karti tikai saderīgos 1U (19") korpusos; pirms uzstādīšanas pārbaudiet pieejamo slota augstumu (11 mm) un montāžas/kopējos augstumus (20 mm / 27 mm) atbilstoši jūsu šasijas specifikācijām, lai izvairītos no klīrensa konfliktiem.
