Rittal Gr.00 drošinātāju slodzes pārslēgšanas sliede SV 9677.0, 160 A, 3 polu (MPN 9677.025)

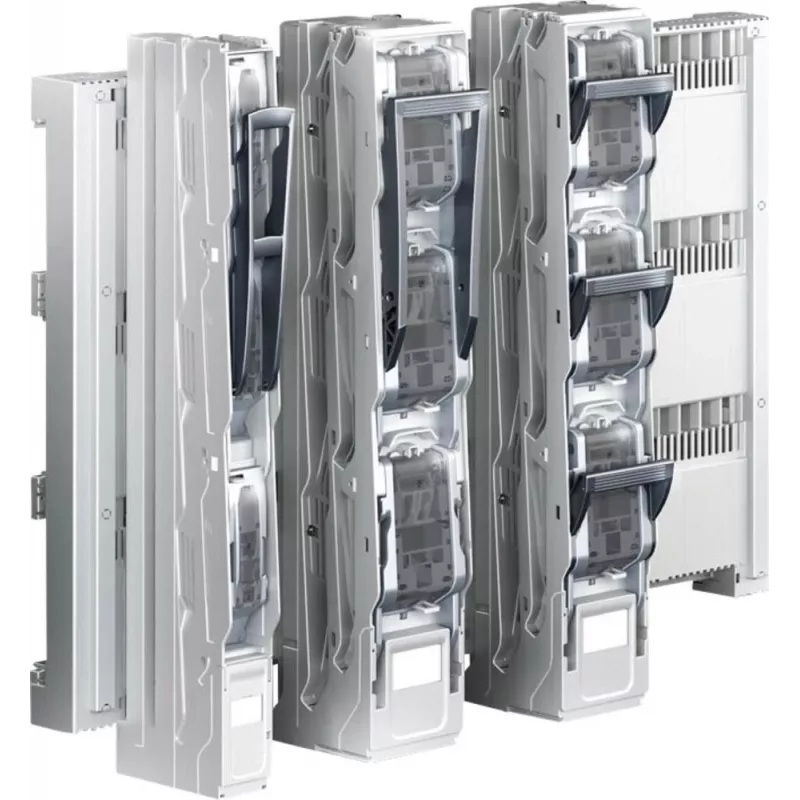

Rittal Gr.00 drošinātāju slodzes pārslēgšanas sliede SV 9677.0 ir 3 polu drošinātāju slodzes pārslēgšanas mezgls ar nominālo strāvu 160 A, kas paredzēts uzstādīšanai elektriskajos korpusos un sadalnes paneļos. Tā nodrošina drošinātāju aizsardzību trīsfāžu atzaru ķēdēm un apvieno kompaktu mehānisko konstrukciju ar drošiem elektriskajiem savienojumiem, kas piemērota rūpnieciskām un komerciālām sadales sistēmām, kur nepieciešama aizsargāta slodžu pārslēgšana.

Priekšrocības

Slodzes pārslēgšanas sliede integrē trīs polus ar kopēju montāžas pamatni un drošinātāju aizsardzību, nodrošinot vietu taupošu uzstādīšanu paneļu iekšpusē. Ar nominālo strāvu 160 A tā atbalsta vidējas strāvas trīsfāžu ķēdes, vienlaikus saglabājot skaidru fāžu nošķiršanu un vienkāršu elektroinstalāciju. Produkta konstrukcija ir paredzēta uzticamai mehāniskai stiprināšanai un drošam elektriskajam kontaktam normālos darba apstākļos.

Piemērots

Galvenās specifikācijas

Lietošanas norādījumi

Droši piestipriniet pārslēgšanas sliedi sadales paneļa vai korpusa iekšpusē, ievērojot korpusa ražotāja norādījumus par attālumiem un klīrensi. Pievienojiet ienākošos un izejošos vadus attiecīgajiem polu spailēm, pārliecinoties, ka vadu šķērsgriezumi un griezes momenti atbilst piemērojamajiem elektriskajiem standartiem un 160 A nominālajai strāvai. Katram polam uzstādiet atbilstošus drošinātājus un pirms sprieguma pieslēgšanas pārbaudiet to tipu un nominālu. Pēc uzstādīšanas pārbaudiet savienojumus un izolāciju, pēc tam atjaunojiet strāvas padevi un pārbaudiet pārslēgšanas darbību tukšgaitā un ar nelielu slodzi, lai apstiprinātu pareizu darbību.

Ieteikumi

Izmantojiet Rittal 3 polu slodzes pārslēgšanas sliedi ar paredzētajai ķēdei atbilstoša tipa un nomināla drošinātājiem, ievērojiet vietējos elektriskos noteikumus un periodiski pārbaudiet savienojumus un drošinātāju stāvokli, lai nodrošinātu drošu darbību.
