Rittal ISV sērijas uzstādīšanas ierīces modulis SV 9666.280, 500 x 150 mm, lokšņu tērauds, gaiši pelēks (RAL 7035)

Standarta sērijas uzstādīšanas ierīču organizēšana un montāža sadales skapjos var būt laikietilpīga un kļūdaina. Rittal ISV sērijas uzstādīšanas ierīces modulis SV 9666.280 to atrisina, nodrošinot iepriekš samontētu modulāru vienību, kas iespraužas Rittal ISV korpusos, uzreiz izveidojot strukturētu vietu automātslēdžiem, aizsardzības relejiem (RCD) un kontaktorim.

Kam paredzēts

Sadales skapju būvētājiem, elektromontieriem un apkopes tehniķiem, kuriem ātri un uzticami jāuzstāda DIN sliedes ierīces Rittal ISV sadales skapjos un korpusos.

Galvenās iezīmes

• Integrēta DIN sliede (augšējā sliede) standarta sērijas uzstādīšanas ierīcēm
• 28 moduļu vienības (TE) montāžas vietas
• 3 augstuma vienības (HU) saderībai ar ISV korpusiem
• Izgatavots no pulverkrāsota lokšņu tērauda gaiši pelēkā krāsā (RAL 7035)

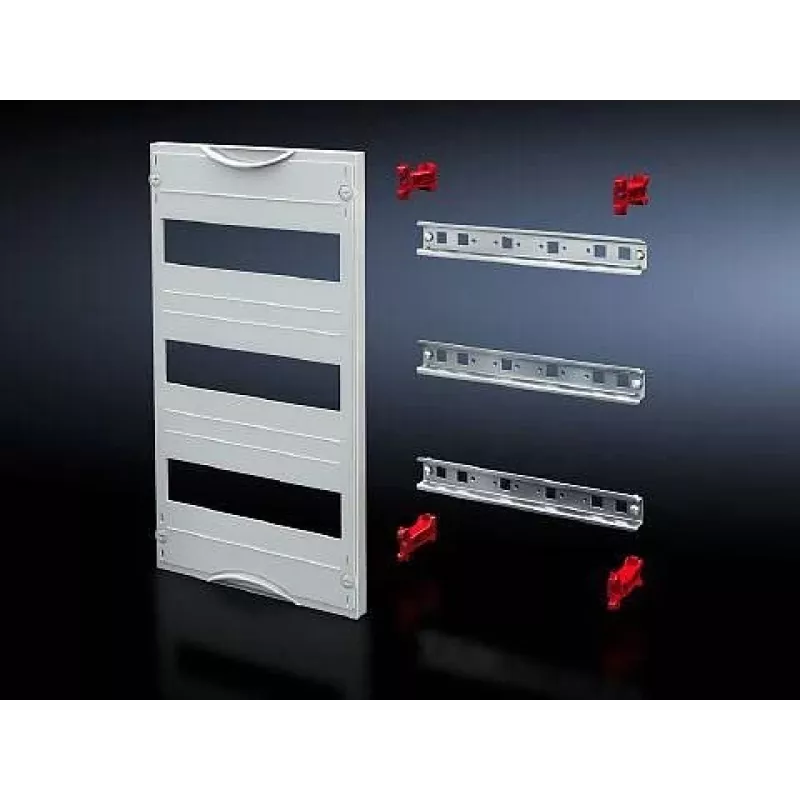

• Iepriekš samontēts moduļa rāmis ar vāku un montāžas piederumiem ātrai uzstādīšanai

Specifikācijas

• Zīmols: Rittal
• Modelis: SV 9666.280
• MPN: 9666.280
• EAN: 4028177676268
• Moduļa tips: Sērijas uzstādīšanas ierīces modulis
• Sistēmas sērija: Rittal ISV
• Materiāls: Lokšņu tērauds
• Krāsa: Gaiši pelēks (RAL 7035)
• Platums: 500 mm
• Augstums: 150 mm
• Moduļu vienību skaits: 28 TE
• Augstuma vienību skaits: 3 HU
• Montāža: Iesprauduma uzstādīšana ISV sadales skapjos
• Virsmas apstrāde: Pulverkrāsots

Padomi

Pirms uzstādīšanas pārliecinieties, ka ISV korpuss ir atslēgts no sprieguma. Moduļa iesprauduma dizains ļauj ātri montēt bez instrumentiem, bet pārbaudiet, vai tas ir pareizi novietots pret korpusa montāžas punktiem, lai nodrošinātu drošu stiprinājumu.
