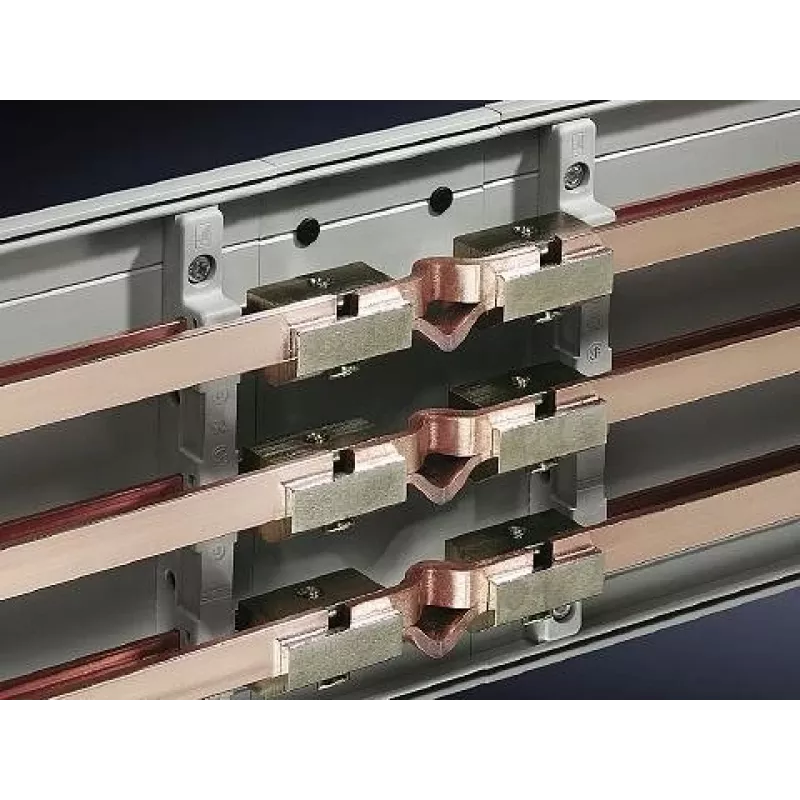

Rittal PLS Dehnverbinder SV 9320.060 vara izplešanās savienotājs PLS 800 kopnei

Rittal PLS Dehnverbinder SV 9320.060 vara izplešanās savienotājs PLS 800 kopnei ir precīzi izstrādāta metāliska saite, kas paredzēta termiskās izplešanās kompensēšanai un uzticamas elektriskās nepārtrauktības uzturēšanai PLS 800 kopņu sistēmās. Izstrādāts lietošanai sadales iekārtās, sadales skapjos un rūpniecisko paneļu mezglos, šis vara izplešanās savienotājs nodrošina stabilu mehānisku un vadošu savienojumu starp kopņu segmentiem, vienlaikus pieļaujot kontrolētu kustību temperatūras izmaiņu ietekmē.

Priekšrocības

Vara konstrukcija nodrošina labu elektrovadītspēju un izturību pret koroziju ilgstošai darbībai. Izplešanās savienotāja konstrukcija kompensē termisko izplešanos un mehāniskos spriegumus, samazinot mehānisko slodzi uz kopņu savienojumiem un palīdzot saglabāt izlīdzinājumu. Tā formas faktors ir piemērots kompaktiem korpusu izkārtojumiem un ļauj viegli integrēt ar PLS 800 kopņu komponentiem.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet izplešanās savienotāju starp PLS 800 kopņu segmentiem norādītajā savienojuma vietā, ievērojot standarta elektromontāžas procedūras. Nodrošiniet pareizu izlīdzināšanu un drošu mehānisku stiprinājumu abos kopņu galos, ievērojot PLS 800 sistēmai noteiktos ieteicamos griezes momenta lielumus un izolācijas attālumus. Pēc uzstādīšanas pārbaudiet elektrisko nepārtrauktību un mehāniskās kustības iespēju un veiciet regulāras pārbaudes kā daļu no paneļa apkopes.

Ieteikumi

Izmantojiet šo vara izplešanās savienotāju tikai ar saderīgiem PLS 800 kopņu komponentiem un kopējās instalācijas vides un strāvas nestspējas robežās. Ievērojiet attiecīgos elektrodrošības standartus un PLS sistēmas uzstādīšanas vadlīnijas, lai nodrošinātu pareizu mehānisko fiksāciju, griezes momenta iestatījumus un pietiekamus ložņas/gaisa attālumus.
