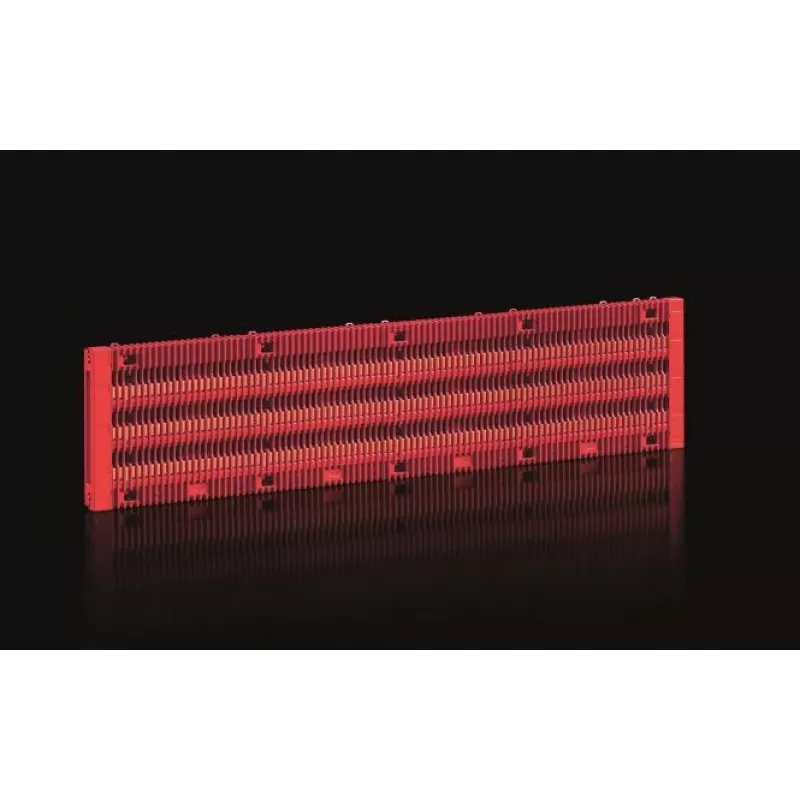

Rittal RiLineX Board 3p RX 9360008 860 mm ar 3 fāžu kopnēm 30×10 mm

Rittal RiLineX Board 3p RX 9360008 ir 860 mm sadales panelis, kas paredzēts trīsfāzu RiLineX kopņu sistēmām. Aprīkots ar 30×10 mm vara kopnēm, šis panelis nodrošina kompaktu un sakārtotu risinājumu elektroenerģijas sadalei sadales iekārtās un sadales skapjos. Konstrukcija ļauj vienkārši piestiprināt aizsargierīces un veikt ķēžu savienojumus, vienlaikus saglabājot skaidru fāžu nodalījumu un uzticamus vadošus ceļus rūpnieciskām elektroinstalācijām.

Priekšrocības

Sadales panelim ir masīvas 30×10 mm vara kopnes, kas nodrošina zemas pretestības strāvas ceļus un konsekventu mehānisko stabilitāti. Tā 860 mm platums atbilst standarta skapju izkārtojumiem un atbalsta kārtīgu moduļu aizsargierīču izvietojumu. RiLineX sistēmas saderība vienkāršo integrāciju un samazina montāžas laiku uzstādīšanas vai apkopes laikā. Materiāli un izmēri ir izvēlēti, lai atbalstītu stabilu elektrisko veiktspēju tipiskos rūpnieciskās slodzes apstākļos.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet RiLineX Board 3p RX uz norādītajām atbalsta sliedēm vai montāžas punktiem skapī, ievērojot skapja ražotāja norādījumus. Droši nostipriniet paneli un nodrošiniet pareizu izlīdzināšanu ar RiLineX kopņu sistēmu. Pievienojiet ienākošos un izejošos kabeļus kopnēm, izmantojot atbilstoši nominālus savienotājus vai spaiļu ierīces, un uzstādiet moduļu aizsargierīces uz kopnēm saskaņā ar elektrisko projektu un drošības noteikumiem. Pārbaudiet griezes momenta iestatījumus un atstarpes, kā arī veiciet izolācijas un nepārtrauktības pārbaudes pirms sistēmas pieslēgšanas spriegumam.

Ieteikumi

Izmantojiet atbilstošus individuālos aizsardzības līdzekļus un ievērojiet vietējos elektriskos noteikumus uzstādīšanas laikā. Izvēlieties aizsargierīces un savienojuma aparatūru, kas atbilst kopņu šķērsgriezumam un paredzamajai slodzei. Periodiski pārbaudiet savienojumu stingrību un pārkaršanas pazīmes, lai nodrošinātu ilgtermiņa uzticamību.
