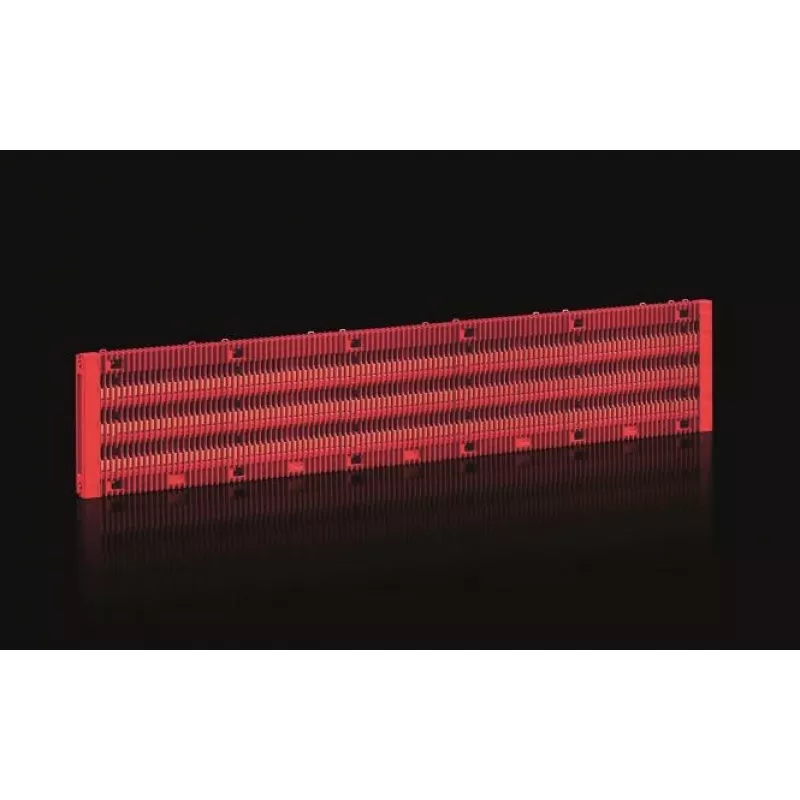

Rittal RiLineX plate 3p RX 9360024 60mm ar kopnēm 30x5mm B

Zemsprieguma sadales un vadības iekārtu komplektos uzticamas energoapgādes sadales nodrošināšana bez sarežģītas elektroinstalācijas vai pārmērīga vietas patēriņa ir pastāvīgs izaicinājums. Rittal RiLineX plate 3p RX 9360024 to risina, integrējot trīs 30 x 5 mm vara kopnes kompaktā 60 mm platā platē, ļaujot tieši montēt RiLineX kopņu sistēmās. Šī plate vienkāršo energoapgādes sadales iekārtu konstrukciju, samazinot uzstādīšanas laiku un iespējamās elektroinstalācijas kļūdas, vienlaikus saglabājot augstu strāvas nestspēju līdz 630 A.

Kam tas paredzēts

Šī kopņu plate ir paredzēta sadales skapju ražotājiem, elektroinženieriem un sistēmu integratoriem, kuri projektē un montē zemsprieguma sadales iekārtas saskaņā ar IEC 61439. Tā ir piemērota lietojumiem, kuriem nepieciešams trīspolu energoapgādes sadales mugurkauls RiLineX korpusos, piemēram, rūpnieciskajos vadības panelos, mašīnu barošanas avotos un ēku infrastruktūras sadales dēļos.

Galvenās iezīmes

• Integrēta 3 polu kopņu sistēma ar vara stieņiem 30 x 5 mm
• Kompakts 60 mm sistēmas platums vietas taupīšanai
• Tieša montāža RiLineX kopņu sistēmās bez papildu adapteriem
• Nominālais darba spriegums līdz 690 V AC
• Strāvas nestspēja līdz 630 A atkarībā no konfigurācijas
• Pamatne un izolatori izgatavoti no poliamīda (PA) gaiši pelēkā RAL 7035 krāsā
• Aizsardzības kategorija IP00, piemērota uzstādīšanai korpusu iekšpusē
• Atbilst IEC 61439 zemsprieguma sadales iekārtu komplektiem

Specifikācijas

• Produkta veids: Kopņu sistēmas plate
• Sistēmas sērija: RiLineX
• Polu skaits: 3
• Kopņu izmēri: 30 x 5 mm
• Sistēmas platums: 60 mm
• Nominālais darba spriegums (AC): 690 V
• Kopņu materiāls: Varš
• Montāžas veids: Tieša montāža RiLineX kopņu sistēmās
• Aizsardzības kategorija: IP00
• Atbilstība standartiem: IEC 61439
• Korpusa/pamatnes materiāls: Poliamīds (PA)
• Krāsa (izolatori/pamatne): RAL 7035 (gaiši pelēka)
• Strāvas nestspēja (kopne): Līdz 630 A (atkarībā no konfigurācijas)

Padomi

Integrējot šo plati, pārliecinieties, ka apkārtējais korpuss nodrošina atbilstošu aizsardzību pret tiešu saskari, jo pati plate ir IP00. Pārbaudiet kopņu griezes momenta iestatījumus saskaņā ar RiLineX montāžas instrukcijām, lai uzturētu uzticamus elektriskos savienojumus. Lielākas strāvas lietojumiem apsveriet paralēlas plates vai pārbaudiet samazinājuma koeficientus atkarībā no apkārtējās vides temperatūras un korpusa ventilācijas.
