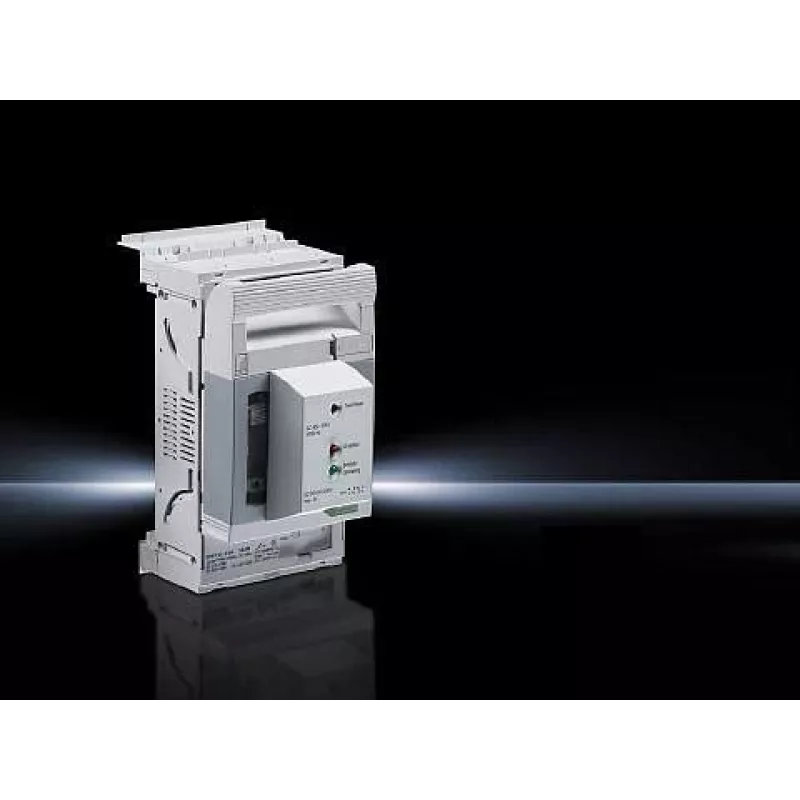

Rittal SV 9343.020 NH00 drošinātāju slēdža atdalītājs 160 A 3-poliem 690 V AC

Drošinātāju slēdža atdalītājs NH00 drošinātāju ieliktņiem, nominālā strāva 160 A pie 690 V AC, nodrošina drošu slodzes pārtraukšanu un atdalīšanu kompaktā 3-poliem dizainā. Tā izturīgā konstrukcija ar skrūvju spailēm un pamatnes montāžu ir piemērota rūpnieciskajai elektroapgādei, savukārt IP20 priekšējais vāks aizsargā pret nejaušu kontaktu.

Priekšrocības

Rittal SV 9343.020 apvieno augstu pārtraukšanas jaudu ar uzticamu darbību. Poliamīda korpuss RAL 7035 pelēkā krāsā ir izturīgs pret triecieniem un nodrošina izolāciju līdz 1000 V. Slēdža atdalītājs pieņem elastīgus vadītājus līdz 70 mm² un stingrus līdz 95 mm², nodrošinot daudzpusīgu elektroinstalāciju. 8 kV impulsa izturības nomināls un 50 kA īssavienojuma pārtraukšanas jauda (ar atbilstošiem drošinātājiem) padara to piemērotu prasīgām tīkliem.

Piemērots

• Rūpnieciskajiem vadības paneļiem un motoru vadības centriem
• Elektroapgādes sadales dēļiem, kuriem nepieciešama NH00 drošinātāju aizsardzība
• Kopņu sistēmām ar 60 mm atstarpi
• Lietojumiem, kur nepieciešama redzama atdalīšana un droša drošinātāju nomaiņa

Galvenās specifikācijas

• Drošinātāja izmērs: NH00
• Polu skaits: 3
• Nominālā darba strāva: 160 A
• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 1000 V
• Nominālais impulsa izturības spriegums: 8 kV
• Nominālā īssavienojuma pārtraukšanas jauda: 50 kA (ar drošinātājiem)
• Savienojums: skrūvju spailes
• Vadītāja šķērsgriezums: 2,5–70 mm² (elastīgs), 2,5–95 mm² (stingrs)
• Aizsardzības pakāpe: IP20 (priekšpuse ar vāku)
• Darba temperatūra: -20 °C līdz +55 °C
• Materiāls: poliamīds, krāsa pelēka RAL 7035

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet kopā ar NH00 drošinātāju ieliktņiem, kas paredzēti līdz 160 A, un pārliecinieties par pareizu skrūvju savienojumu pievilkšanas momentu. Montējiet uz līdzenas virsmas vai 60 mm kopņu sistēmas, un vienmēr izmantojiet priekšējo vāku, lai saglabātu IP20 aizsardzību. Pārbaudiet īssavienojuma koordināciju ar augšupējo aizsardzību.
