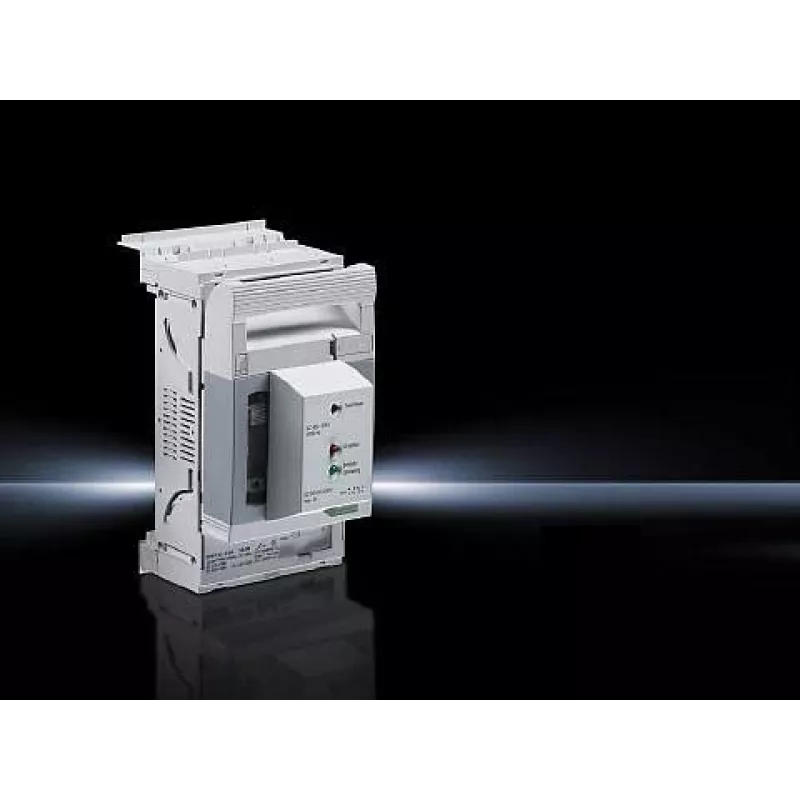

Rittal SV NH drošinātāju-slēdžu atdalītājs 690V AC 630A 3-poliem RiLine60 9343.130

Rittal SV NH drošinātāju-slēdžu atdalītājs ir izturīga 3-poliem komutācijas ierīce, kas konstruēta drošai slodzes pārtraukšanai un drošinātāju aizsardzībai zemsprieguma sadales sistēmās līdz 690 V AC. Tā 630 A nominālā strāva un saderība ar NH00 līdz NH3 drošinātāju ieliktņiem padara to par daudzpusīgu risinājumu prasīgām rūpnieciskām lietojumprogrammām. Izstrādāts tiešai montāžai uz 60 mm RiLine60 kopnes sistēmas, tas nodrošina ātru uzstādīšanu un izcilu elektrisko kontaktu.

Priekšrocības

SV sērija piedāvā augstu īsslēguma ieslēgšanas spēju 50 kA maksimumā, nodrošinot uzticamu darbību pat bojājumu apstākļos. Stikla šķiedras pastiprināta poliamīda korpuss nodrošina augstu mehānisko izturību un izcilas izolācijas īpašības. Ar IP20 aizsardzības pakāpi uz spailēm tas ir drošs lietošanai noslēgtās sadalēs. Ierīce atbalsta galveno vadītāju šķērsgriezumus no 2,5 līdz 300 mm², pieļaujot elastīgas elektroinstalācijas iespējas. Tās zemie jaudas zudumi 15 W pie nominālās strāvas veicina energoefektivitāti. Gaiši pelēkā RAL 7035 krāsa lieliski iekļaujas standarta elektriskajos korpusos.

Piemērots

• Rūpnieciskajiem sadales paneļiem un motoru vadības centriem
• RiLine60 kopnes sistēmām vadības skapjos
• Transformatoru, kabeļu un motoru aizsardzībai līdz 630 A
• Lietojumiem, kas prasa NH drošinātāju ieliktņus no izmēra 00 līdz 3
• Zemsprieguma sadales komplektiem saskaņā ar IEC 61439

Galvenās specifikācijas

• Nominālais darba spriegums: 690 V AC
• Nominālā strāva: maks. 630 A
• Polu skaits: 3
• Saderīgi drošinātāju izmēri: NH00, NH1, NH2, NH3
• Nominālais impulsa izturības spriegums: 8 kV
• Nominālā īsslēguma izturības strāva: 20 kA (1s)
• Nominālā īsslēguma ieslēgšanas spēja: 50 kA maksimumā
• Montāža: 60 mm kopnes sistēma (RiLine60)
• Savienojuma šķērsgriezums: 2,5–300 mm²
• Aizsardzības kategorija: IP20 (spailes)
• Standarti: IEC 60947-3, VDE 0660 107. daļa
• Materiāls: stikla šķiedras pastiprināts poliamīds (PA 6.6)
• Darba temperatūra: -25 °C līdz +55 °C
• Krāsa: RAL 7035 (gaiši pelēka)

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, uzstādiet SV drošinātāju-slēdžu atdalītāju labi vēdinātā korpusā un pārliecinieties par pareizu griezes momentu spaiļu skrūvēm. Izmantojiet tikai NH drošinātāju ieliktņus, kas atbilst izvēlētajam izmēram un nominālajai strāvai. Lai saglabātu drošību un uzticamību, ieteicams regulāri pārbaudīt kontaktus un drošinātāju stāvokli.
