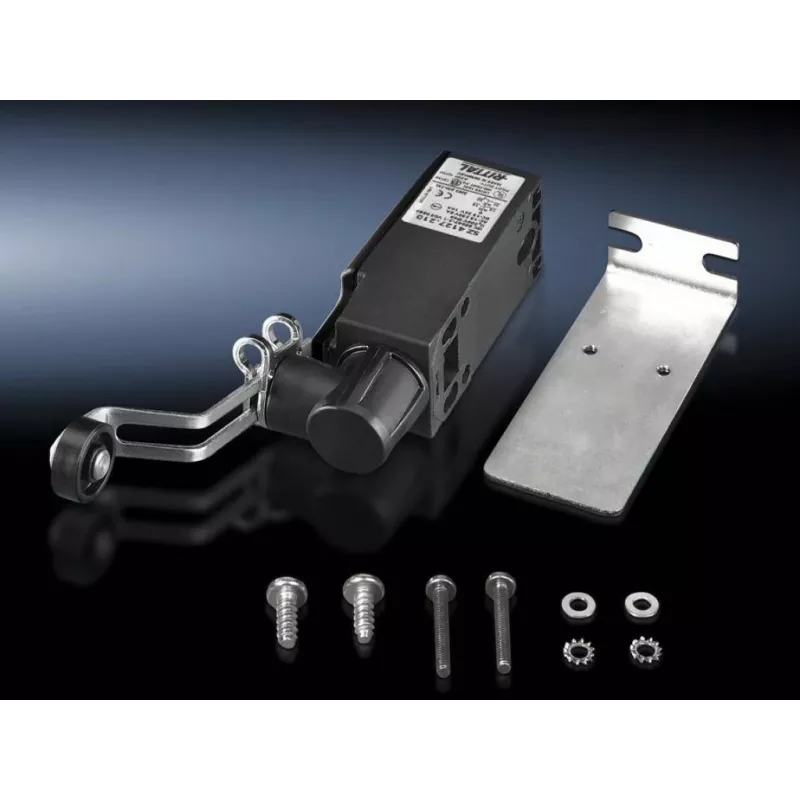

Rittal SZ 4127.210 Durvju stāvokļa slēdzis ar pārslēga sviru TS korpusiem ar lielu grozāmo rāmi

Durvju stāvokļa uzraudzība rūpnieciskajos korpusos ir ļoti svarīga drošībai un automatizācijai, taču daudziem slēdžiem ir nepieciešama urbšana vai sarežģīta pielāgošana. Rittal SZ 4127.210 durvju stāvokļa slēdzis to atrisina, piedāvājot pārslēga sviras dizainu, kas uzstādāms bez urbšanas, padarot to ideāli piemērotu TS korpusiem ar lieliem grozāmiem rāmjiem. Tas droši signalizē par durvju atvērtu/aizvērtu stāvokli, nodrošinot pareizu dzesēšanas, apgaismojuma vai drošības sistēmu darbību.

Kam tas paredzēts

Šis slēdzis ir paredzēts paneļu būvētājiem, sistēmu integratoriem un apkopes personālam, kas strādā ar Rittal TS 8 vai VX25 korpusiem, kuriem ir integrēti lieli grozāmie rāmji. Tas ir īpaši noderīgs lietojumos, kur durvju stāvoklis ir jāuzrauga drošības bloķēšanai, signalizācijas sistēmām vai automatizētai iekārtu vadībai un kur urbšana uzstādīšanai nav vēlama vai nav iespējama.

Galvenās iezīmes

• Pārslēga sviras darbināšana: Sviru darbina tērauda durvju cauruļveida rāmis vai, izmantojot komplektā iekļauto adapteri, apskates durvis.
• Uzstādīšana bez urbšanas: Var piestiprināt bez urbšanas, vienkāršojot uzstādīšanu un saglabājot korpusa integritāti.
• Pārslēgšanas kontakts: 1 NO + 1 NC kontaktu konfigurācija ļauj elastīgi integrēt vadības ķēdēs.
• Izturīgs dizains: Plastmasas korpuss ar metāla sviru, aizsardzības pakāpe IP20, piemērots iekštelpu rūpnieciskajai videi.
• Plaša saderība: Paredzēts Rittal TS 8 un VX25 korpusiem ar lieliem grozāmiem rāmjiem.
• Sertificēts: UL, cUL, VDE un CCC apstiprinājumi nodrošina atbilstību starptautiskajiem standartiem.

Specifikācijas

• Produkta veids: Durvju stāvokļa slēdzis
• Darbināšanas veids: Pārslēga svira
• Kontaktu konfigurācija: 1 pārslēgšanas (1 NO / 1 NC)
• Nominālais darba spriegums: 250 V AC
• Nominālā darba strāva: 10 A
• Aizsardzības kategorija: IP20
• Korpusa materiāls: Plastmasa
• Sviru materiāls: Metāls
• Uzstādīšanas veids: Korpusa rāmis / durvis
• Savienojuma veids: Skrūvju spailes
• Komplektā iekļautie piederumi: Adapteris apskates durvīm
• Darbības princips: Mehānisks
• Darba temperatūras diapazons: -20 °C līdz +80 °C
• Apstiprinājumi: UL, cUL, VDE, CCC

Padomi

Lai nodrošinātu optimālu veiktspēju, uzstādiet slēdzi tā, lai pārslēga svira būtu pilnībā iedarbināta, kad durvis ir aizvērtas. Izmantojot apskates durvis, vienmēr uzstādiet pievienoto adapteri, lai garantētu pareizu sviras darbību. Regulāri pārbaudiet slēdzi, vai nav mehāniska nodiluma, īpaši lietojumos ar augstu ciklu skaitu.
