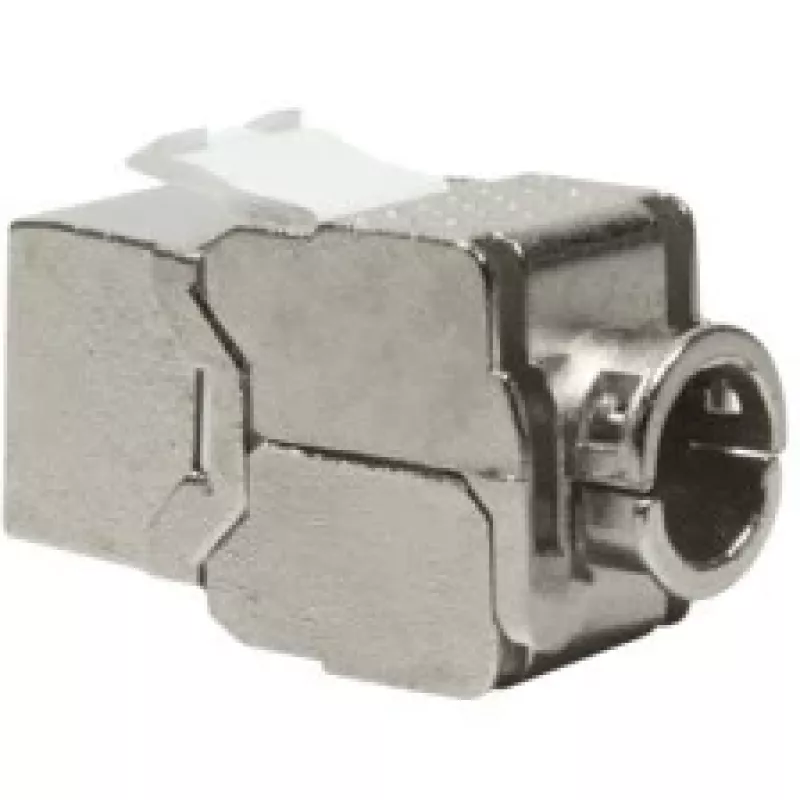

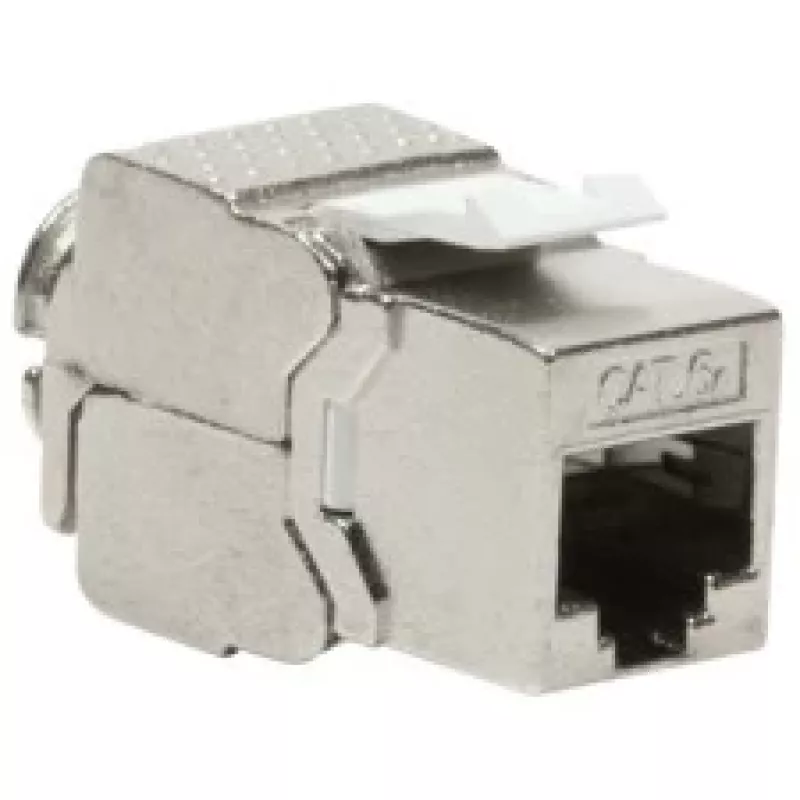

RJ-45 ligzdas modulis LogiLink NK4003 sudraba krāsā

LogiLink NK4003 RJ-45 ligzdas modulis ir 6A kategorijas saderīgs Keystone ligzdas modulis, kas paredzēts uzticamiem ātrgaitas tīkla savienojumiem. Tā sudraba krāsas apdare un vieglā konstrukcija (30 g) atvieglo uzstādīšanu paneļos, sienas plāksnēs vai grīdas kārbās. Modulis ir izstrādāts, lai atbilstu ISO/IEC 11801 un TIA/EIA 568B.2-10 standartiem attiecībā uz pārraidi un drošību.

Priekšrocības

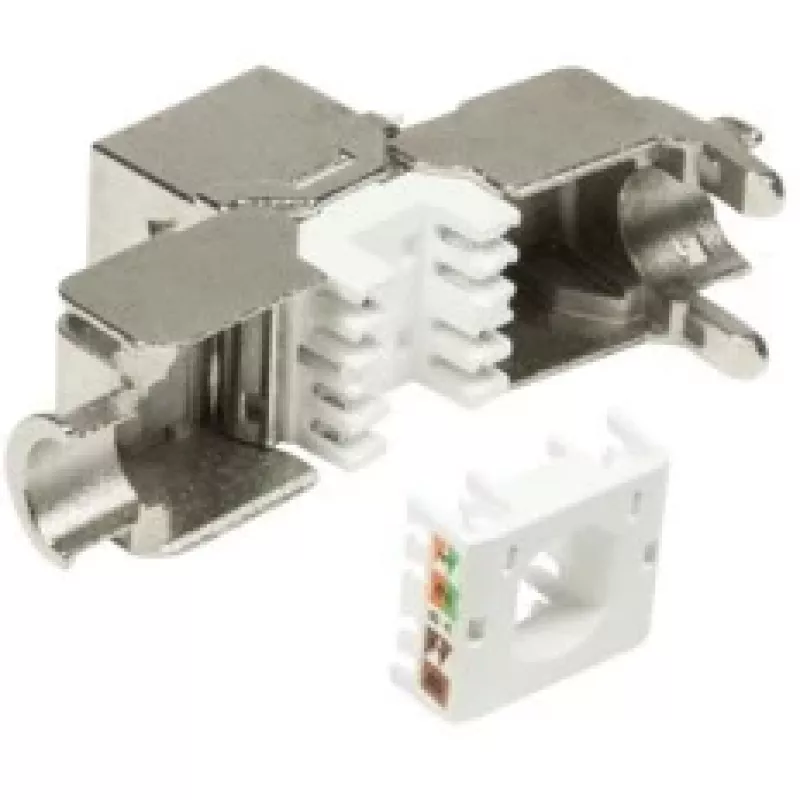

Šis LogiLink RJ-45 modulis piedāvā uzticamu konstrukciju ar PCB bāzes uzbūvi, fosforbronzas IDC kontaktiem un zeltītiem spailēm, lai nodrošinātu stabilu signāla pārraidi un izturību pret koroziju. Ekranētajam variantam ir cinka preslējuma korpuss ar niķeļa pārklājumu, kas nodrošina papildu aizsardzību pret elektromagnētiskajiem traucējumiem. Terminēšanu atvieglo skaidrs vadu marķējums, atbalsts gan T568A, gan T568B vadu shēmām, saderība ar 110 un Krone iespiedinstrumentiem, kā arī bezinstrumenta IDC vāciņa opcija, lai paātrinātu uzstādīšanu.

Piemērots lietošanai

• Strukturētā kabeļu sistēmā birojos un datu centros
• Ātrgaitas Ethernet savienojumiem līdz 6A kategorijai
• Paneļos un moduļu sienas plāksnēs
• Modernizācijā un jaunās instalācijās, kur nepieciešami standartizēti RJ-45 moduļi

Galvenās specifikācijas

• Modelis: LogiLink NK4003
• Kategorija: Saderīgs ar Cat6A
• Svars: 30 g
• Apdare: Sudraba
• Standarti: ISO/IEC 11801, TIA/EIA 568B.2-10
• Kontaktu materiāli: fosforbronzas IDC, zeltīti spailes
• Terminēšana: T568A / T568B, 110 vai Krone iespiedinstruments, bezinstrumenta IDC vāciņa opcija
• Ekranēšana: pieejami ekranēti un neekranēti varianti (ekranētajam ir cinka preslējuma niķelēts korpuss)

Lietošanas pamācība

Sagatavojiet tīkla kabeli, noņemot apvalku un sakārtojot dzīslas atbilstoši izvēlētajai vadu shēmai (T568A vai T568B). Ievietojiet vadus IDC spraugās, sekojot uzdrukātajam krāsu kodam, pēc tam terminējiet, izmantojot 110 vai Krone iespiedinstrumentu, vai izmantojiet IDC vāciņu bezinstrumenta terminēšanai, ja pieejams. Iespraudiet Keystone ligzdu saderīgā priekšējā panelī vai paneļa rāmī un savienojiet moduli ar tīkla iekārtu, izmantojot standarta RJ-45 savienotājvadu.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet Cat6A sertificētus kabeļus un rūpējieties par pareizu kabeļu pārvaldību, izvairoties no asiem līkumiem un pārmērīgas dzīslu atvēršanās. Izvēlieties ekranēto NK4003 versiju, ja uzstādāt vidē ar ievērojamiem elektromagnētiskajiem traucējumiem; pretējā gadījumā neekranētā versija ir piemērota standarta biroja un dzīvojamām telpām.
