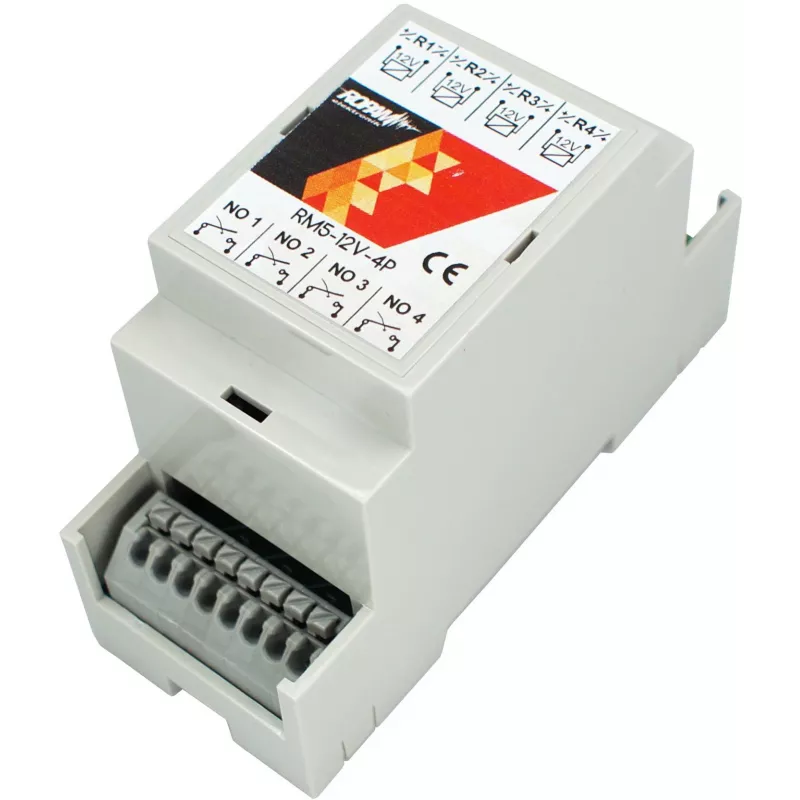

ROPAM RM5-12V-4P 4-kanālu 12V DC SPDT releju modulis ar LED indikatoriem

ROPAM RM5-12V-4P ir augstas kvalitātes 4-kanālu releju modulis, kas paredzēts uzticamai pārslēgšanai rūpniecības un automatizācijas lietojumos. Katram relejam ir SPDT (Single Pole Double Throw) kontakti, kas spēj pārslēgt līdz 5A pretestības slodzi pie 250V AC vai 30V DC. Modulis darbojas ar 12V DC spoles spriegumu un ietver četrus LED indikatorus vienkāršai statusa uzraudzībai. Ar skrūvju spailēm un DIN sliedes vai skrūvju montāžas iespējām tas nodrošina elastīgu uzstādīšanu. Izturīgais ABS korpuss garantē izturību, savukārt AgSnO2 kontakti nodrošina izcilu veiktspēju un ilgu elektrisko kalpošanas laiku.

Priekšrocības

Kompakts 4-kanālu dizains ietaupa vietu vadības paneļos. LED indikatori nodrošina tūlītēju vizuālu atgriezenisko saiti par releju statusu. Augsta dielektriskā izturība (4000V AC spole pret kontaktu) nodrošina drošību un uzticamību. Piemērots plašam darba temperatūras diapazonam (-25°C līdz +55°C).

Piemērots

• Rūpniecības automatizācijas un vadības sistēmām
• PLC izeju paplašināšanai
• Signālu pārslēgšanai un izolācijai
• Mājas automatizācijas projektiem

Galvenās specifikācijas

• Kanālu skaits: 4
• Releja tips: SPDT
• Spoles spriegums: 12V DC
• Maksimālā pārslēgšanas strāva: 5A (pretestības)
• Maksimālais pārslēgšanas spriegums: 250V AC / 30V DC
• Maksimālā pārslēgšanas jauda: 1250VA AC / 150W DC
• Kontaktu materiāls: AgSnO2
• Montāža: DIN sliede / skrūvju montāža
• Spailes: skrūvju spailes
• LED indikatori: 4 (viens uz kanālu)
• Darba temperatūra: -25°C līdz +55°C
• Spoles jaudas patēriņš: ~0.45W uz releju
• Izolācijas pretestība: >100 MΩ pie 500V DC
• Dielektriskā izturība (spole pret kontaktu): 4000V AC (1 min)
• Dielektriskā izturība (atvērti kontakti): 1000V AC (1 min)
• Elektriskais kalpošanas laiks: 100 000 darbību (pie nominālās slodzes)
• Mehāniskais kalpošanas laiks: 10 000 000 darbību
• Korpusa materiāls: ABS plastmasa

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka spoles spriegums ir stabils 12V DC. Izmantojiet atbilstošus vadu diametrus skrūvju spailēm. Šis modulis ir ideāli piemērots zemas jaudas AC vai DC slodžu pārslēgšanai; induktīvām slodzēm apsveriet slāpēšanas ķēžu pievienošanu.
