RP-SMA ligzda presēšanai RG-174 / RG-316 DeLOCK 90044

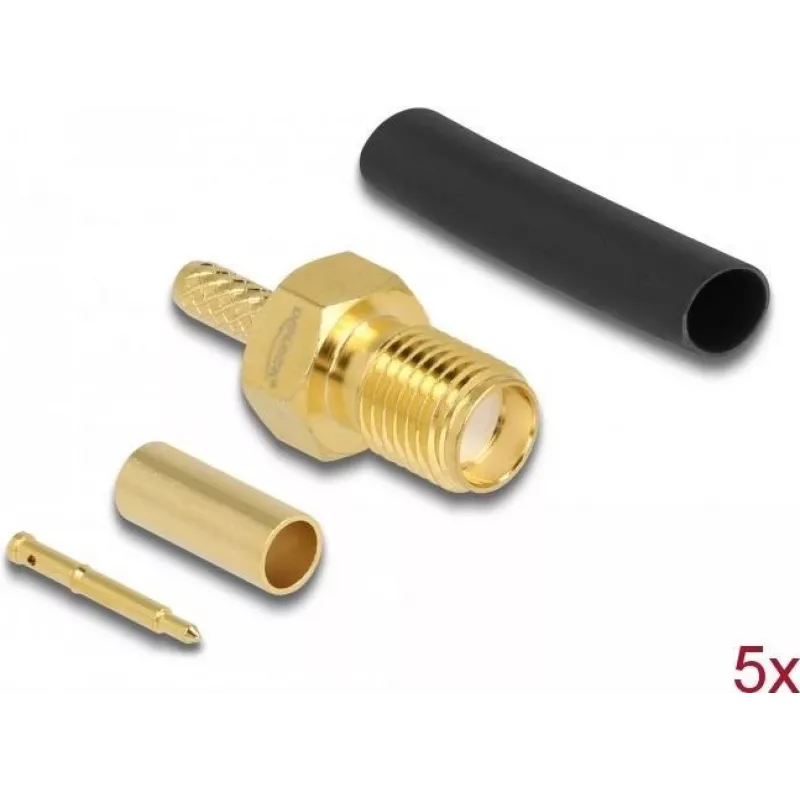

DeLOCK RP-SMA ligzda presēšanai RG-174 / RG-316 (modelis 90044) ir kompakts RF savienotājs, kas paredzēts uzticamiem savienojumiem radiofrekvenču lietojumos. Tam ir apzeltīti kontakti un raksturīgā pretestība 50 Ω. Savienotājs tiek piegādāts iepakojumos pa pieci un ietver atbilstošu termosarūkošo caurulīti izolētiem savienojumiem. Tā mazie izmēri (8 mm platums, 19,7 mm dziļums, 8 mm augstums) un misiņa krāsa padara to piemērotu integrēšanai antenu sistēmās un citās Wi‑Fi vai RF iekārtās.

Priekšrocības

RP-SMA ligzda nodrošina apzeltītus kontaktus uzlabotai vadītspējai un izturībai pret koroziju. Presējamais gals pieņem RG-174 un RG-316 koaksiālos kabeļus, nodrošinot drošu mehānisku un elektrisku savienojumu. 50 Ω pretestība garantē saderību ar izplatītām RF sistēmām. Piegādāts iepakojumā pa pieci, produkts piedāvā rezerves savienotājus vairākām instalācijām vai remontiem.

Piemērots

Galvenās specifikācijas

Kā lietot

Noņemiet izolāciju no RG-174 vai RG-316 kabeļa saskaņā ar savienotāja presēšanas instrukcijām, ievietojiet sagatavoto kabeli RP-SMA ligzdā un veiciet presēšanas darbību ar atbilstošu presēšanas instrumentu. Pēc presēšanas uzvelciet piegādāto termosarūkošo caurulīti pāri savienojumam un uzsildiet, lai nodrošinātu elektrisku izolāciju un stiepes slodzes mazināšanu. Pārbaudiet mehānisko saderību un nepārtrauktību pirms gala instalācijas.

Ieteikumi

Izmantojiet norādītos kabeļu tipus (RG-174 vai RG-316) un pareizi izmērītu presēšanas matricu, lai nodrošinātu uzticamu elektrisku darbību. Izvairieties no pārmērīgas liekšanas pie savienotāja un pārbaudiet pretestības saskaņošanu RF sistēmā, lai novērstu signāla zudumus.
