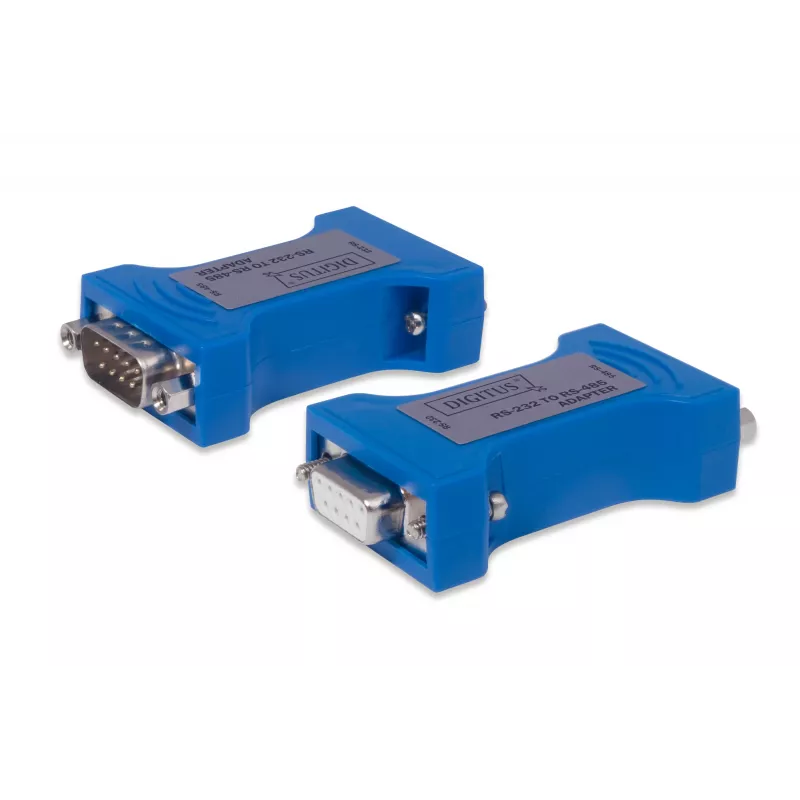

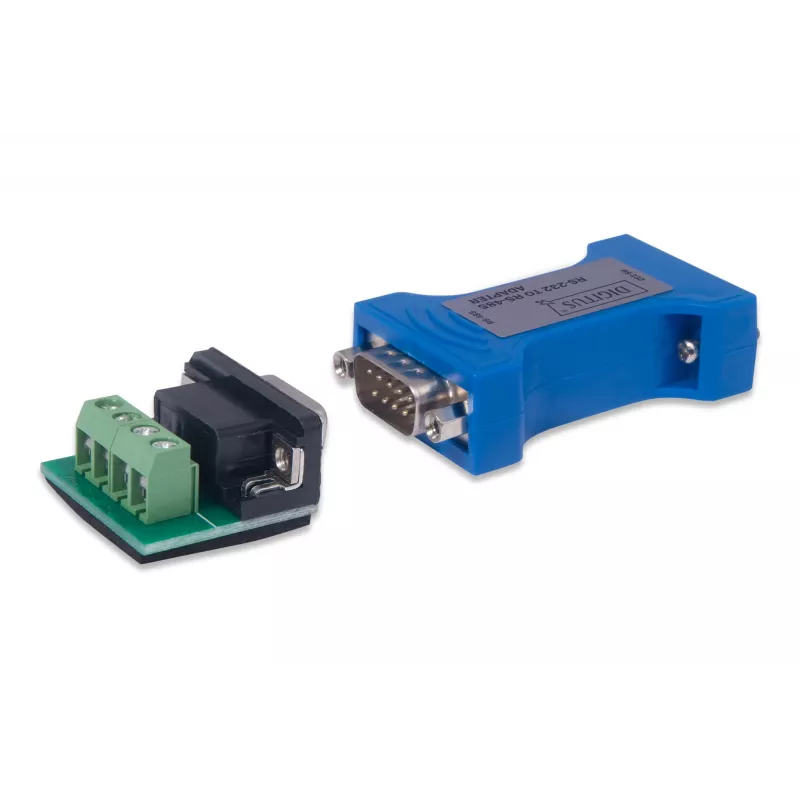

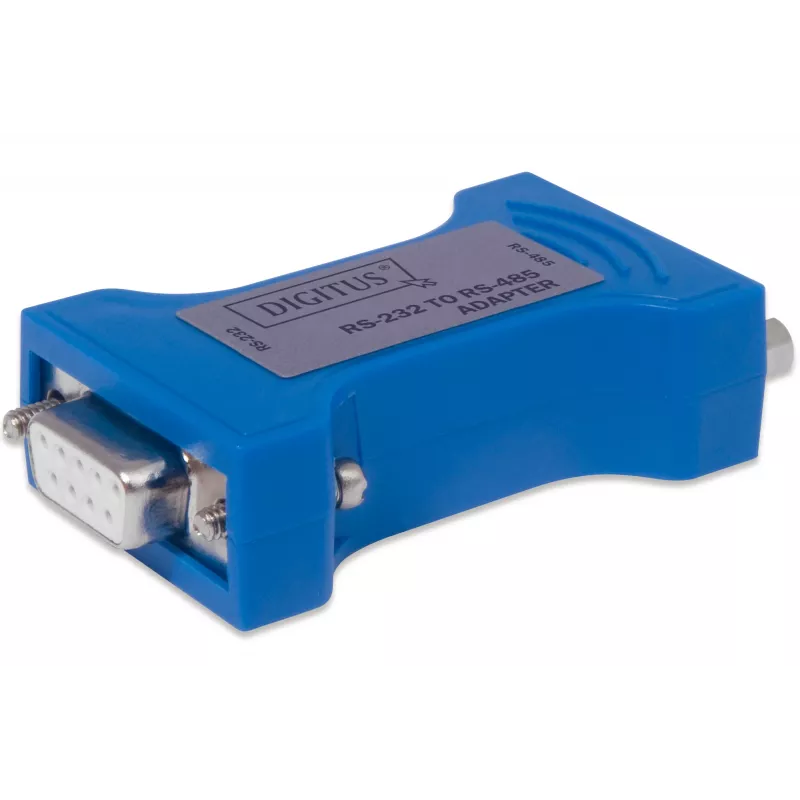

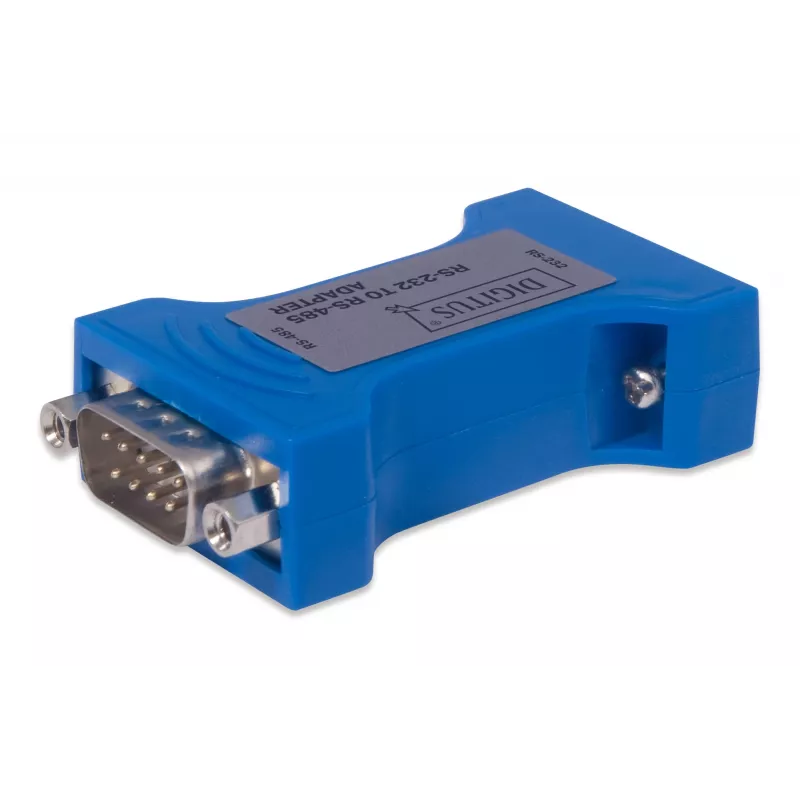

RS-232 uz RS-485 adapteris Digitus DA-70161

RS-232 uz RS-485 adapteris Digitus DA-70161 pārveido RS-232 signālus par RS-485 un nodrošina saziņu starp datoriem un seriālajām ierīcēm, kas atbalsta RS-485 saskarni. Kompaktais adapteris atbalsta datu pārraides ātrumu no 300 līdz 115 200 bps, pagarina RS-232 maršrutu līdz 5 m līdz RS-485 diapazonam līdz 1 200 m, atbilst EIA un TIA standartiem, un tam nav nepieciešama ārēja barošana. Patentēta RS-232 mikroshēmojums novērš nepieciešamību pēc RS-232 saskarnes inicializācijas, un integrētais raiduztvērējs nodrošina automātisku, bez aizkaves virziena noteikšanu, neizmantojot rokasspiediena signālus (RTS, DTR), nodrošinot saderību ar RS-232 pusdupleksajām lietojumprogrammām bez programmatūras vai aparatūras izmaiņām.

Priekšrocības

Digitus DA-70161 nodrošina spraudņa un darbības pārveidi starp RS-232 un RS-485, atbalsta plašus bodu ātrumus (300–115 200 bps), un pagarina saziņas attālumu līdz 1 200 m RS-485 pusē, vienlaikus saglabājot līdz 5 m RS-232 pusē. Tas darbojas bez ārēja barošanas avota un izmanto integrētu raiduztvērēju ar automātisku datu virziena noteikšanu, novēršot nepieciešamību pēc papildu rokasspiediena signāliem vai programmatūras modifikācijām. Adapteris atbilst EIA/TIA standartiem un ir pieejams izturīgā zilā korpusā, kas piemērots industriālām vidēm.

Piemērots

• Datoru savienošanai ar RS-485 seriālajām ierīcēm
• Industriālās vadības un automatizācijas sistēmām
• Karšu lasītājiem un piekļuves kontroles sistēmām
• Digitālo maksājumu un biļešu iekasēšanas sistēmām (ceļa nodevas, autobusi, autostāvvietas)
• Inženiertehniskos un instrumentācijas lietojumos

Galvenās specifikācijas

• Savienotāji: RS-232 uz RS-485
• Pārraides ātrums: 300 līdz 115 200 bps
• Diapazons: līdz 5 m (RS-232 pusē), līdz 1 200 m (RS-485 pusē)
• Standarti: atbilst EIA un TIA
• Barošana: nav nepieciešama ārēja barošana
• Produkta krāsa: Zila
• Ražotājs: DIGITUS, MPN DA-70161, EAN 4016032358480

Kā lietot

Savienojiet Digitus DA-70161 RS-232 galu ar datora vai kontroliera RS-232 portu un pievienojiet RS-485 pusi mērķa ierīcei vai kopnei saskaņā ar ierīces RS-485 vadu shēmu. Nav nepieciešama ārēja barošana vai īpaša inicializācija; adapteris automātiski nosaka datu virzienu un attiecīgi pārslēdz raiduztvērēju. Apstipriniet boda ātrumu un saziņas parametrus (paritāti, datu bitus, stop bitus) savā resursprogrammatūrā, lai tie atbilstu pievienotajai RS-485 ierīcei.

Ieteikumi

Lai nodrošinātu uzticamu liela attāluma saziņu, RS-485 segmentam izmantojiet vīto pāru ekranētu kabeli, ievērojiet norādīto maksimālo kabeļa garumu 1 200 m un nodrošiniet pareizu RS-485 kopnes terminēšanu un nobīdi, kā to prasa jūsu instalācija. Pārbaudiet, vai abās pusēs saskan seriālie iestatījumi, lai izvairītos no saziņas kļūdām.
