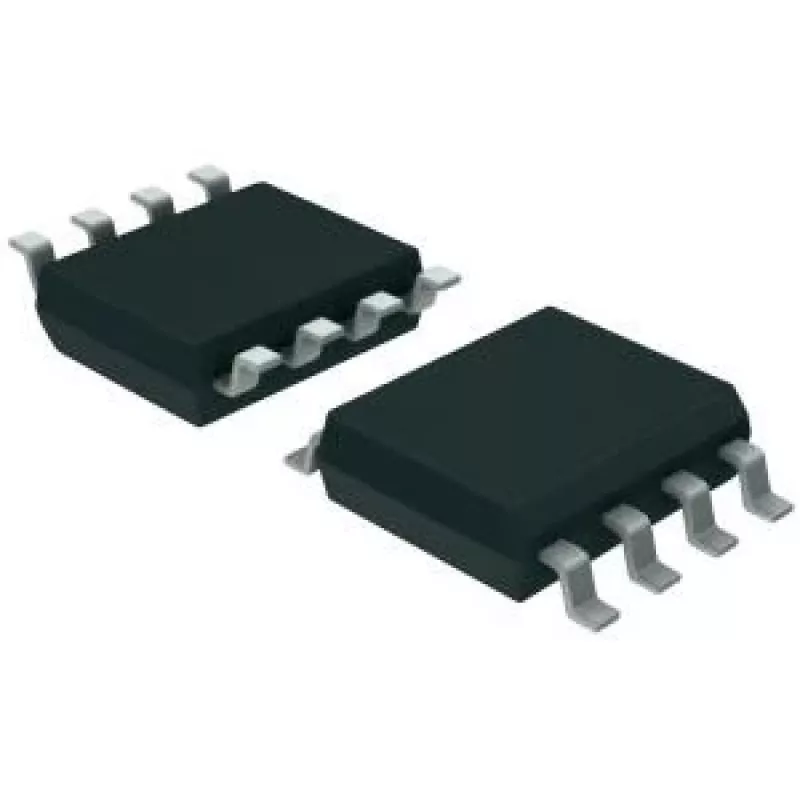

RS485 raiduztvērējs 1/1 SOIC-8, Texas Instruments SN75LBC176D

RS485 raiduztvērējs 1/1 SOIC-8 no Texas Instruments SN75LBC176D ir pusdupleksais diferenciālais raiduztvērējs, kas paredzēts uzticamai saziņai RS-485 tīklos. Tas ir iepakots SOIC-8 formas faktorā un apvieno vienu raidītāju un vienu uztvērēju, lai atbalstītu standarta divu vadu daudzpilienu kopnes topoloģijas. Ierīce ir paredzēta lietojumiem, kur nepieciešama stabila diferenciālā signālu pārraide un trokšņu noturība, piemēram, rūpnieciskiem sakaru savienojumiem, procesu vadības saskarnēm un datu ieguves sistēmām.

Priekšrocības

Šis RS485 raiduztvērējs piedāvā integrētus raidītāja un uztvērēja shēmas, kas optimizētas pusdupleksai darbībai, samazinot nepieciešamību pēc diskrētiem komponentiem un vienkāršojot plates izkārtojumu. SOIC-8 iepakojums nodrošina kompaktu nospiedumu, kas piemērots konstrukcijām ar ierobežotu vietu. Ierīce, kas veidota atbilstoši izplatītākajiem nozares signālu līmeņiem, atbalsta stabilu diferenciālo saziņu garos kabeļu posmos un palīdz samazināt kļūdas no koprežīma trokšņiem. Tās vienkāršā saskarne un saderība ar nozares standartiem atvieglo integrāciju jau esošos RS-485 tīklos.

Piemērots

• Rūpnieciskiem seriālo sakaru savienojumiem un lauka kopnes mezgliem
• Procesu vadības un PLC saskarņu moduļiem
• Datu ieguves un sensoru tīkla vārtejām
• Iegultajām sistēmām, kur nepieciešama stabila diferenciālā signālu pārraide

Galvenās specifikācijas

• Topoloģija: pusdupleksais diferenciālais raiduztvērējs ar vienu raidītāju un vienu uztvērēju
• Iepakojums: SOIC-8 virsmas montāža
• Saskarne: RS-485/RS-422 saderīga diferenciālā signālu pārraide
• Darbības funkcija: divu vadu daudzpilienu kopnes atbalsts
• Tipiska lietojuma vide: rūpnieciski un iegulti seriālie savienojumi

Lietošana

Novietojiet SOIC-8 raiduztvērēju uz iespiedshēmas plates, ievērojot ražotāja ieteikto nospiedumu, un ievērojiet pareizu iezemēšanas un atsaistes praksi. Pievienojiet A un B diferenciālās līnijas kopnei un nodrošiniet barošanas spriegumu un signālu iespējošanas/atslēgšanas vadību atbilstoši sistēmas prasībām. Izmantojiet vienu raiduztvērēju katrā mezglā divu vadu kopnē un pārvaldiet raidītāja iespējošanas laiku pusdupleksā darbībā, lai izvairītos no kopnes konfliktiem. Ievērojiet ieteicamo terminēšanas un atteices drošības rezistoru praksi garu kabeļu posmu galos, lai uzturētu signāla integritāti.

Ieteikumi

Lai nodrošinātu uzticamu darbību, ievērojiet standarta RS-485 uzstādīšanas vadlīnijas: novietojiet terminējošos rezistorus kabeļa galos, izmantojiet vītā pāra ekranētu kabeli, kur tas ir piemēroti, un nodrošiniet kopīgu atsauci vai zemējuma ceļu gariem attālumiem. Pārbaudiet iespējošanas/atslēgšanas laiku daudzpilienu iestatījumos un iekļaujiet atsaistes kondensatorus tuvu ierīces VCC kontaktam stabilai barošanas darbībai.
