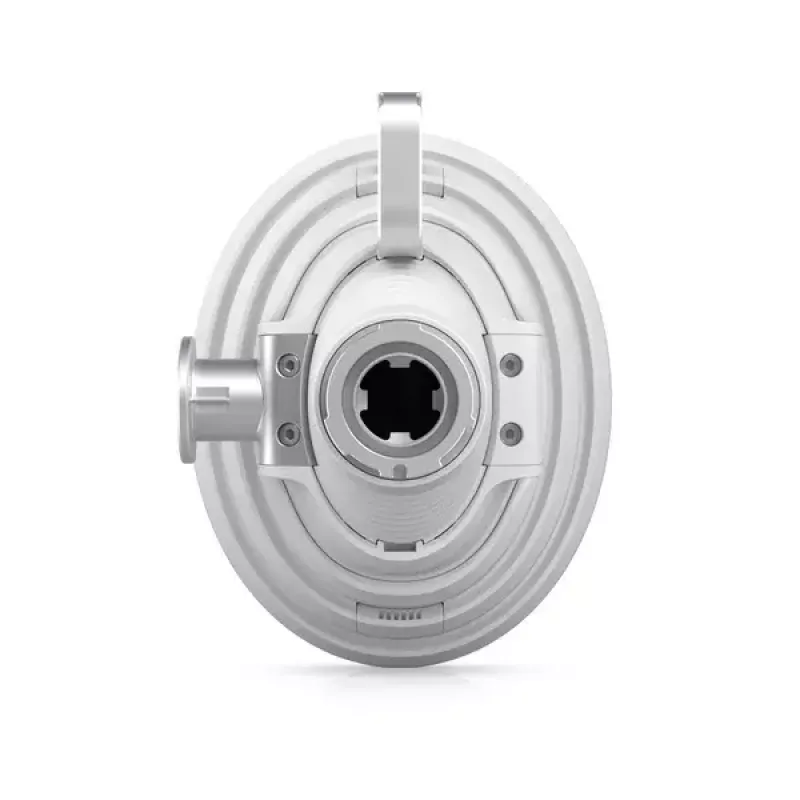

Rupora antena Ubiquiti UISP Horn 19.5 dBi 5.15-6.875 GHz

Ubiquiti UISP Horn 19.5 dBi ir virziena āra rupora antena, kas paredzēta punkts-daudzpunktu (PtMP) bezvadu savienojumiem 5,15–6,875 GHz joslā. Tā nodrošina 19,5 dBi pastiprinājumu ar aptuveni 30° horizontālo starojuma platumu un atbalsta duālo polarizāciju. Antenai ir IPX6 aizsardzības klase lietošanai ārpus telpām, un tā ietver WaveGuide adapteri un sānu aizbīdņus drošam, nofiksējamam radio savienojumam.

Priekšrocības

UISP Horn nodrošina augstu pastiprinājumu un šauru starojuma kūli, lai uzlabotu signāla izolāciju noslogotās vidēs. Duālā polarizācija un plašais darba frekvenču diapazons nodrošina saderību ar vairākiem 5 GHz radio. Iekļautais WaveGuide adapteris vienkāršo piestiprināšanu pie saderīgajiem radio, savukārt aizbīdņi garantē uzticamu mehānisko un RF savienojumu. Izturīgā IPX6 aizsardzība un kompaktie izmēri padara to piemērotu izvietošanai ārpus telpām.

Piemērots

• Āra punkts-daudzpunktu bāzes stacijām
• Saderīgo 5 GHz radio (AF-5XHD, LTU Rocket, RP-5AC) darbības rādiusa paplašināšanai
• Izvietošanai noslogotās RF vidēs, kur nepieciešama augstāka izolācija

Galvenās specifikācijas

• Frekvenču josla: 5,15–6,875 GHz
• Pastiprinājums: 19,5 dBi
• Horizontālais starojuma platums: ~30°
• Polarizācija: Duālā
• Aizsardzības klase: IPX6
• Izmēri (P×D×A): 224 × 380 × 282 mm
• Svars: 3,06 kg
• Krāsa: Balta

Kā lietot

Uzstādiet rupora antenu uz piemērota masta vai staba, izmantojot atbilstošus kronšteinus (nav iekļauti). Pievienojiet saderīgo radio antenai, izmantojot komplektā iekļauto WaveGuide adapteri, un nofiksējiet sānu aizbīdņus, līdz radio nofiksējas vietā. Vērsiet antenu pārklājuma zonā vai pret abonenta iekārtām un nostipriniet kabeļus ar laikapstākļiem izturīgiem savienotājiem. Pārbaudiet vietējos normatīvos ierobežojumus darbības frekvencēm un pārliecinieties, ka radio programmaparatūra un iestatījumi atbilst antenas frekvenču diapazonam.

Ieteikumi

Uzstādiet paaugstinātā vietā ar brīvu redzamības līniju uz abonenta iekārtām. Izmantojiet pareizu zemējumu un pārsprieguma aizsardzību āra instalācijām. Pirms darbības pārbaudiet reģionālos noteikumus par atļautajām raidīšanas frekvencēm un jaudas līmeņiem.
