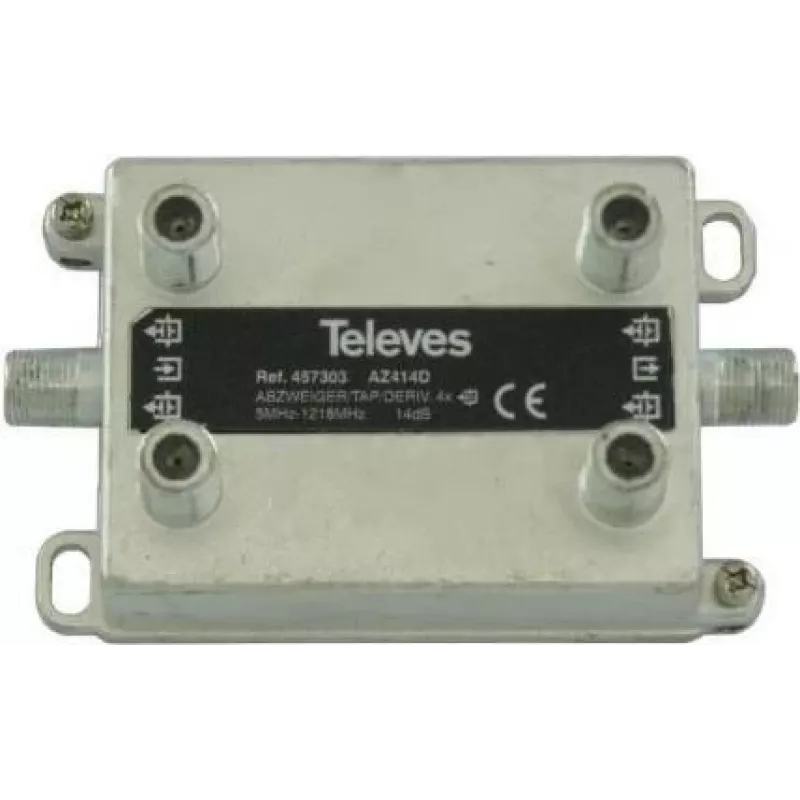

Sadalītājs Televes AZ414D 4 ceļu 14 dB, frekvence 5–1218 MHz

Televes AZ414D 4 ceļu 14 dB sadalītājs ir pasīva RF sadales ierīce, kas paredzēta viena koaksiālā ieejas signāla sadalīšanai četrās izejās, saglabājot pretestības saskaņošanu un ierobežojot signāla pasliktināšanos plašā frekvenču joslā. Aptverot 5–1218 MHz, tas atbalsta virszemes TV, antenu sistēmas un starpposmus mazos sadales tīklos, kur nepieciešami konsekventi signāla līmeņi un izolācija starp izejām.

Priekšrocības

Sadalītājs nodrošina 14 dB izolāciju starp izejām, lai samazinātu šķērsrunas un novērstu traucējumus no pievienotajiem atzariem. Tā frekvenču diapazons no 5 līdz 1218 MHz padara to saderīgu ar VHF/UHF un daudziem kabeļtelevīzijas frekvenču plāniem. Ierīce ir pasīva un tai nav nepieciešama barošana, nodrošinot vienkāršu uzstādīšanu un zemu apkopi. Izgatavots ar pretestības saskaņotiem savienotājiem un izturīgu korpusu, ierīce palīdz uzturēt signāla integritāti un stabilu veiktspēju tipiskās dzīvojamo un mazo komerciālo objektu instalācijās.

Piemērots

• Mājas un dzīvokļu antenu signāla sadalei vairākiem uztvērējiem
• Maziem multiswitch vai sadales mezgliem privātās instalācijās
• Esošo TV koaksiālo sadales tīklu nomaiņai vai paplašināšanai
• Signāla sadalīšanai konfigurācijās, kur nepieciešama mērena izejas izolācija un plašs frekvenču pārklājums

Galvenās specifikācijas

• Izeju skaits: 4
• Izolācija starp izejām: 14 dB
• Frekvenču diapazons: 5–1218 MHz
• Pretestība: 75 Ω
• Tips: Pasīvs RF sadalītājs
• Savienotāja tips: koaksiālais, saderīgs ar F tipu

Kā lietot

Pievienojiet ienākošo koaksiālo kabeli, kas nes antenas vai kabeļa signālu, sadalītāja ieejai un pievienojiet katru izeju koaksiālajiem vadiem, kas ved uz uztvērējiem vai tālākām sadales ierīcēm. Pārliecinieties, ka visi savienojumi ir pievilkti, un izmantojiet kvalitatīvus koaksiālos kabeļus, lai samazinātu ievades zudumus. Uzstādiet sadalītāju aizsargātā, sausā vietā, prom no spēcīgiem elektriskiem traucējumiem, un izvairieties no pārmērīgas kabeļu locīšanas pie savienotāju saskarnēm. Tā kā ierīce ir pasīva, barošanas pieslēgums nav nepieciešams.

Ieteikumi

Optimālai veiktspējai novietojiet sadalītāju tuvu signāla avotam, lai samazinātu kabeļa garumu ieejas pusē, un izmantojiet zemas zudumu pakāpes koaksiālo kabeli (75 Ω) savienojumiem ar uztvērējiem. Ja pēc sadalīšanas signāla līmeņi ir zemi, apsveriet iespēju izmantot pastiprinātāju vai sadales pastiprinātāju pirms sadalītāja, nevis kaskādēt vairākus pasīvus sadalītājus. Pārbaudiet sistēmas pretestību un pārliecinieties, ka savienotāji ir bez korozijas ilgtermiņa uzticamībai.
