SAS kabelis Microchip Technology 2305200-R 0.8m

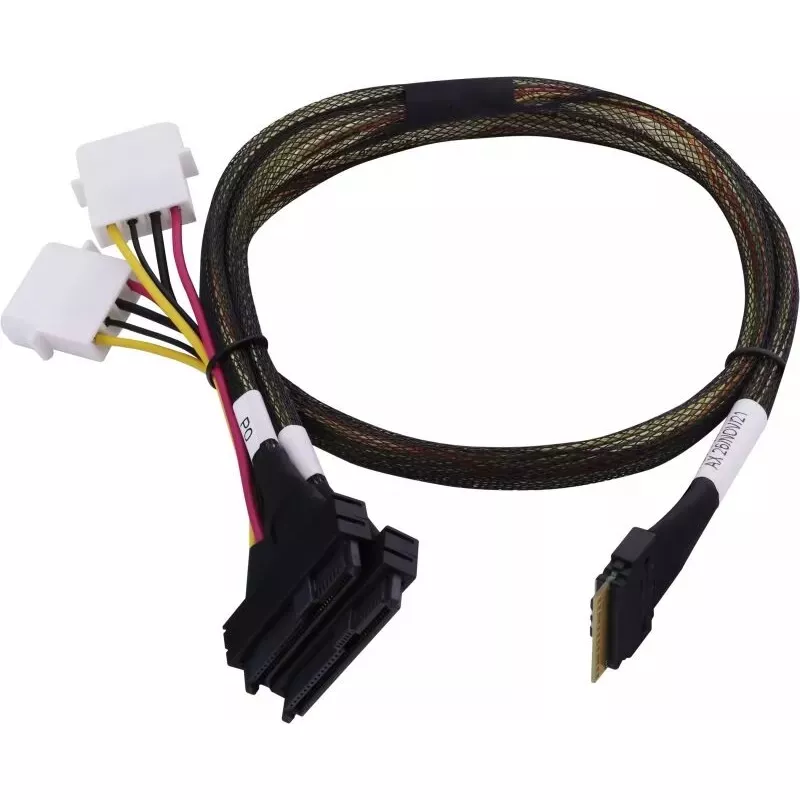

Microchip Technology 2305200-R ir 0,8 m iekšējais SAS kabelis, kas nodrošina tiešu pievienojamību starp SlimSAS ×8 (SFF-8654) saskarni un 2SFF-8639 ×4 (U.3) savienotāju. Izstrādāts jauktas glabāšanas vidēm, šis kabelis atbalsta SAS, SATA un NVMe trīsrežīmu darbību, ja to lieto kopā ar saderīgiem adapteriem un ierīcēm. Tā kompaktais garums un iekšējā konstrukcija padara to piemērotu montāžai plauktu un serveru šasijās, kur nepieciešami īsi, uzticami savienojumi.

Priekšrocības

Kabelis nodrošina uzticamu liela ātruma datu pārraidi ar konstrukciju, kas paredzēta iekšējiem serveru un glabāšanas masīviem. Tā SlimSAS ×8 uz 2SFF-8639 ×4 konfigurācija piedāvā tiešu saderību ar U.3 diskdziņiem un trīsrežīmu adapteriem, samazinot nepieciešamību pēc papildu pārveidotājiem. Ar 0,8 metru garumu kabelis samazina signāla zudumus un jucekli šasijas iekšpusē, vienlaikus nodrošinot elastīgu izvietojumu blīvās konfigurācijās.

Piemērots

• U.3 (2SFF-8639) glabāšanas diskdziņu pievienošanai SlimSAS ×8 (SFF-8654) kontrolleru vai aizmugures paneļa portiem
• Iekšējiem savienojumiem plauktos montējamos serveros un glabāšanas korpusos
• Trīsrežīmu vidēm, kur nepieciešama SAS, SATA un NVMe savietojamība
• Īsa attāluma tieši pievienotās glabāšanas (DAS) iestatījumiem un apkopes/remonta uzdevumiem

Galvenās specifikācijas

• Kabeļa tips: Iekšējais SAS trīsrežīmu kabelis (SlimSAS ×8 uz 2SFF-8639 ×4)
• 1. savienotājs: SlimSAS ×8 (SFF-8654)
• 2. savienotājs: 2× SFF-8639 (U.3) kombinētais savienotājs, kas atbalsta 4 līnijas
• Garums: 0,8 m
• Atbalstītie protokoli: SAS, SATA, NVMe (trīsrežīmi, izmantojot saderīgus adapterus)
• Paredzētā lietošana: Iekšējā servera/glabāšanas šasijas kabeļu sistēma

Kā lietot

Uzstādiet kabeli, stingri ievietojot SlimSAS ×8 (SFF-8654) galu resursdatora kontrollerī vai aizmugures paneļa slotā un 2SFF-8639 ×4 (U.3) galu ierīcē vai diskdziņa nodalījuma savienotājā, nodrošinot pareizu orientāciju un drošu fiksāciju. Izvietojiet kabeli šasijas iekšpusē, izvairoties no asiem līkumiem un traucējumiem dzesēšanas gaisa plūsmai. Pārbaudiet, vai pievienotās ierīces un resursdatora adapteri atbalsta trīsrežīmu darbību, ja nepieciešama SAS/SATA/NVMe savietojamība, pēc tam ieslēdziet sistēmu un apstipriniet ierīču noteikšanu resursdatora aparātprogrammatūrā vai operētājsistēmā.

Ieteikumi

Izmantojiet šo kabeli tikai īsiem iekšējiem savienojumiem; izvairieties no ārējas vai mitras vides. Lai nodrošinātu vislabāko signāla integritāti, saglabājiet maigu liekuma rādiusu, izvairieties no stingriem locījumiem un nostipriniet kabeli tālāk no augstas temperatūras komponentiem. Pirms ieviešanas apstipriniet saderību ar jūsu konkrēto aizmugures paneli, kontrolleri un diskdziņa modeļiem, lai nodrošinātu trīsrežīmu funkcionalitāti.
