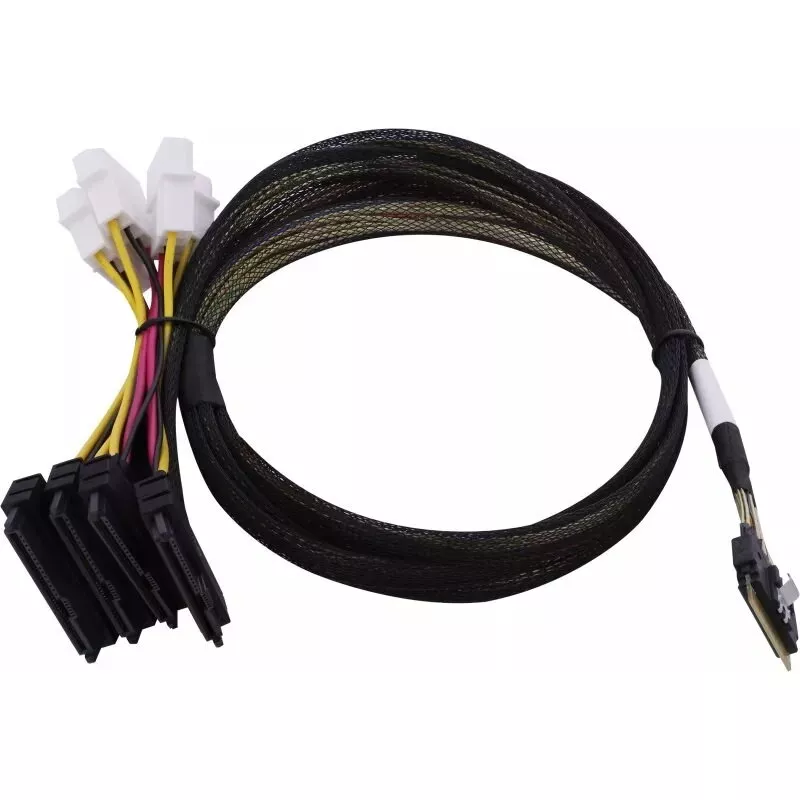

SAS kabelis MICROCHIP 2305300-R SlimSAS ×8 (SFF-8654) uz 2× 4SFF-8639 (U.3) 0.8 m Melns

Microchip Technology SlimSAS ×8 (SFF-8654) uz 2× 4SFF-8639 (U.3) 0.8 m kabelis ir iekšējs augsta blīvuma savienotājs, kas paredzēts tiešās pieslēgšanas serveru un uzglabāšanas sistēmām. Kabelim vienā galā ir SlimSAS ×8 SFF-8654 spraudnis, bet otrā galā divi 4SFF-8639 (U.3) savienotāji, kas nodrošina savienojumu starp resursdatora adapteriem un U.3 uzglabāšanas diskdziņiem vai aizmugures platēm. Tā 0.8 m garums un kompaktais melnais apvalks ar daudzkrāsainu iekšējo vadu padara to piemērotu kārtīgai maršrutēšanai statīvos un korpusos, vienlaikus atbalstot triju režīmu darbību SAS, SATA un NVMe ierīcēm.

Priekšrocības

Kabelis nodrošina viena kabeļa risinājumu, lai sadalītu SlimSAS ×8 interfeisu divos U.3 4 joslu savienotājos, samazinot nepieciešamo portu skaitu uz resursdatora adapteriem un vienkāršojot iekšējo kabeļu savienojumus. Tā SFF-8654 un SFF-8639 formas faktori ir nozares standarts, kas nodrošina saderību ar mūsdienu serveru un uzglabāšanas aizmugures platēm. 0.8 m garums līdzsvaro sasniedzamību un signāla integritāti blīvās serveru vidēs, un daudzvadu iekšējais vads atbalsta uzticamu liela ātruma datu pārraidi, izmantojot SAS, SATA un NVMe protokolus.

Piemērots

• SAS/SATA/NVMe resursdatora adapteru ar SlimSAS ×8 portiem pievienošanai U.3 (4SFF-8639) diskdziņiem vai aizmugures platēm
• Iekšējo kabeļu savienojumiem statīvu serveros, uzglabāšanas korpusos un JBOD ierīcēs
• Modernizācijas vai nomaiņas kabeļu savienojumiem datu centru uzglabāšanas sistēmās, kurām nepieciešama triju režīmu savienojamība

Galvenās specifikācijas

• Savienotājs A: SlimSAS ×8 (SFF-8654) iekšējais spraudnis
• Savienotājs B: 2 × 4 joslu SFF-8639 (U.3) iekšējie spraudņi
• Atbalstītie protokoli: SAS, SATA, NVMe (triju režīmu saderība)
• Kabeļa garums: 0.8 m
• Kabeļa apvalka krāsa: melna ar daudzkrāsainu iekšējo vadu
• Lietojums: iekšējais tiešās pieslēgšanas serveru un uzglabāšanas savienotājs

Lietošanas instrukcija

Izslēdziet serveri vai uzglabāšanas korpusu saskaņā ar ražotāja procedūrām pirms kabeļa uzstādīšanas. Ievietojiet SlimSAS ×8 (SFF-8654) spraudni resursdatora adapterī vai HBA SlimSAS portā un pievienojiet divus 4SFF-8639 (U.3) spraudņus attiecīgajiem diskdziņa vai aizmugures plates savienotājiem, nodrošinot pareizu orientāciju un drošu fiksāciju. Novadiet kabeli, izvairoties no asiem līkumiem un saglabājot atstarpi no karstiem komponentiem vai kustīgām daļām. Pēc uzstādīšanas ieslēdziet sistēmu un pārbaudiet ierīču atpazīšanu programmaparatūrā vai operētājsistēmas uzglabāšanas pārvaldības utilītprogrammās.

Ieteikumi

Optimālai signāla integritātei izvairieties no ciešas cilpošanas vai salocīšanas un saglabājiet garumu ieteicamajos korpusa maršrutēšanas ceļos. Izmantojiet sistēmās, kas atbalsta triju režīmu U.3 savienotājus, lai nodrošinātu saderību ar SAS, SATA un NVMe diskdziņiem, un skatiet servera vai aizmugures plates dokumentācijā par pareizu portu kartēšanu un nepieciešamajiem programmaparatūras iestatījumiem.
