Iekšējais Mini SAS uz 4×SATA kabelis DELOCK 0.5 m — Mini SAS SFF-8087 uz 4×SATA 7p, Melns/Sudraba/Dzeltens

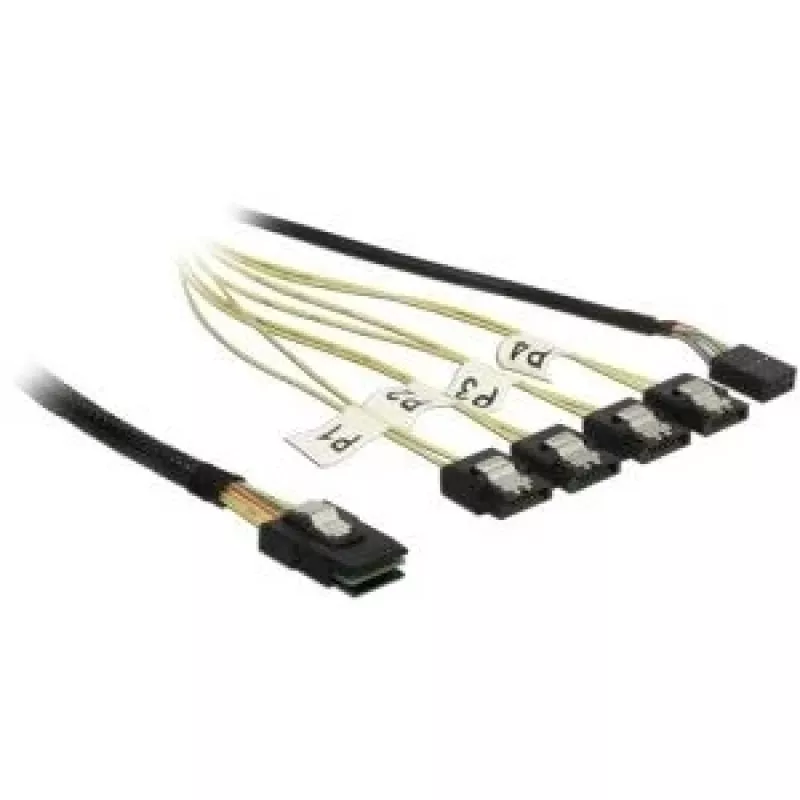

DELOCK iekšējais Mini SAS uz 4×SATA kabelis, 0,5 m garš, aprīkots ar vienu Mini SAS SFF-8087 savienotāju un četriem SATA 7 kontaktu savienotājiem. Šis kabelis ir paredzēts, lai savienotu resursdatora adapteri vai aizmugures paneli ar Mini SAS portu ar vairākiem SATA diskdziņiem iekšā datorā vai serverī. Krāsu kodētie vadi (melns, sudraba, dzeltens) palīdz vizuāli identificēt katra diska savienojumu, savukārt metāla klipši uz SATA spraudņiem nodrošina drošu fiksāciju, iespraužot vietā, lai garantētu uzticamus iekšējos savienojumus.

Priekšrocības

0,5 m garums nodrošina sakārtotu iekšējo maršrutēšanu un samazina lieko kabeļu jucekli kompaktos korpusos un serveru šasijā. Viens Mini SAS SFF-8087 interfeiss pārveidojas par četriem SATA 7 kontaktu savienotājiem, ļaujot viegli pievienot vairākus SATA diskus vienam SAS portam. Metāla klipšu fiksācija uz SATA savienotājiem uzlabo mehānisko stabilitāti un novērš nejaušu atvienošanos uzstādīšanas vai apkopes laikā.

Piemērots

• HDD/SSD aizmugures paneļa ar Mini SAS SFF-8087 savienotāju pievienošanai kontrolleram vai resursdatora adapterim
• RAID masīvu veidošanai vai paplašināšanai, kas izmanto SATA diskus aiz SAS interfeisa
• Iekšējai atmiņas paplašināšanai galda datoros, darbstacijās un statīvu serveros
• Disku nodalījumu un karstās nomaiņas aizmugures paneļu savienojumiem glabāšanas korpusos

Galvenās specifikācijas

• Kabeļa garums: 0,5 m
• Savienotājs (gals A): Mini SAS SFF-8087
• Savienotājs (gals B): 4 × SATA 7 kontaktu
• Vadu krāsas: melns, sudraba, dzeltens
• SATA savienotāja fiksācija: metāla klipsis (iespraužams)
• Paredzētais lietojums: iekšējais kabelis datoru un serveru glabāšanas savienojumiem

Lietošanas instrukcija

Pirms kabeļa uzstādīšanas izslēdziet sistēmu un atvienojiet strāvas padevi. Iespraudiet Mini SAS SFF-8087 savienotāju attiecīgajā portā uz resursdatora adaptera vai aizmugures paneļa, nodrošinot pareizu orientāciju. Izvadiet kabeli šasijas iekšpusē, lai netraucētu gaisa plūsmu vai ventilatorus, pēc tam pievienojiet katru SATA 7 kontaktu savienotāju SATA disku pieslēgvietās, klausoties metāla klipšu ieslēgšanās klikšķi. Atjaunojiet strāvas padevi un pārliecinieties, ka pievienotie diski tiek atpazīti BIOS vai RAID kontrollerā.

Ieteikumi

Izmantojiet 0,5 m garumu blīvai iekšējai maršrutēšanai; izvairieties no asiem izliekumiem pie savienotāju galiem un nostipriniet kabeli ar saitēm vai skavām, lai neradītu slodzi uz savienotājiem. Pirms izmantošanas pārbaudiet resursdatora adaptera un aizmugures paneļa saderību ar Mini SAS SFF-8087 uz SATA atzaru savienojumiem.
