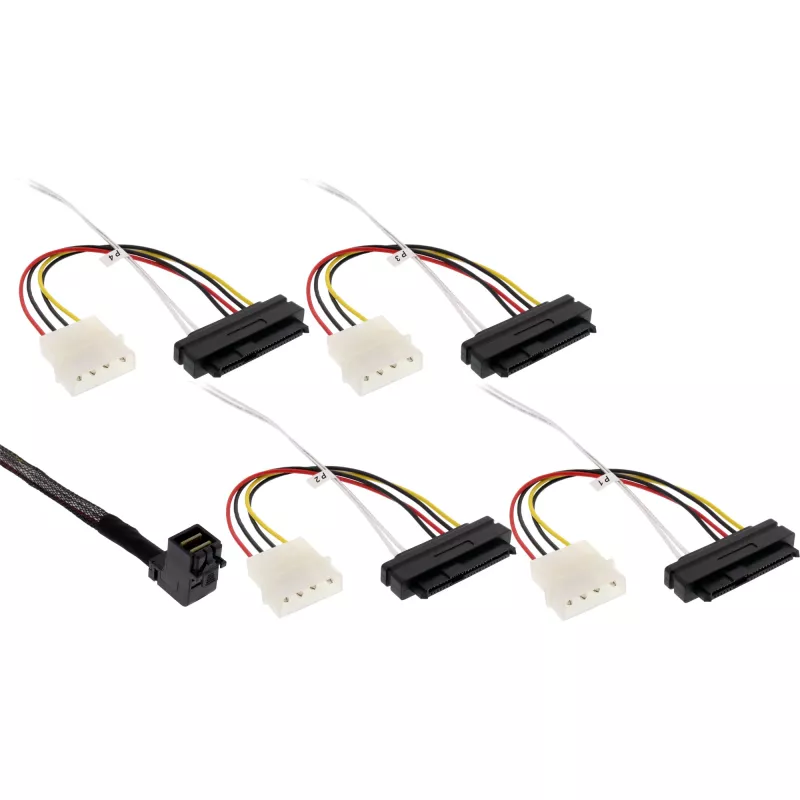

InLine Mini SAS HD kabelis, SFF-8643 leņķveida uz 4x SFF-8482 + barošana, 0,5 m

Šis InLine Mini SAS HD kabelis (0,5 m) savieno Mini SAS HD 4i (SFF-8643) saskarni ar četriem SFF-8482 savienotājiem ar integrētu barošanu. Tas paredzēts iekšējai lietošanai serveros un uzglabāšanas sistēmās, lai savienotu SAS kontrolieri vai aizmugures plati ar vairākiem SAS diskdziņiem, apvienojot datu un barošanas savienojumus vienā kabeļa komplektā.

Priekšrocības

Leņķveida SFF-8643 savienotājs samazina spriedzi šaurā statīva vai korpusa vidē, kamēr četri SFF-8482 savienotāji ar barošanu nodrošina konsolidētus savienojumus vairākiem diskdziņiem. Ar 0,5 m garumu kabelis atbalsta kompaktu iekšējo maršrutēšanu un ir pieejams melnā krāsā neuzkrītošai uzstādīšanai. Dizains ievēro standarta SAS savienotāju formātus, lai nodrošinātu savietojamību ar Mini SAS HD ligzdām un SFF-8482 diskdziņu saskarnēm.

Piemērots

• Mini SAS HD (SFF-8643) kontrollera vai HBA savienošanai ar 4 nodalījumu aizmugures plati
• Iekšējiem savienojumiem starp servera SAS kontrolieri un vairākiem SAS cietajiem diskiem vai SSD ar SFF-8482
• Īsa sasniedzamības iekšējai kabelēšanai uz plauktā montējamiem serveriem vai uzglabāšanas korpusiem

Galvenās specifikācijas

• Garums: 0,5 m

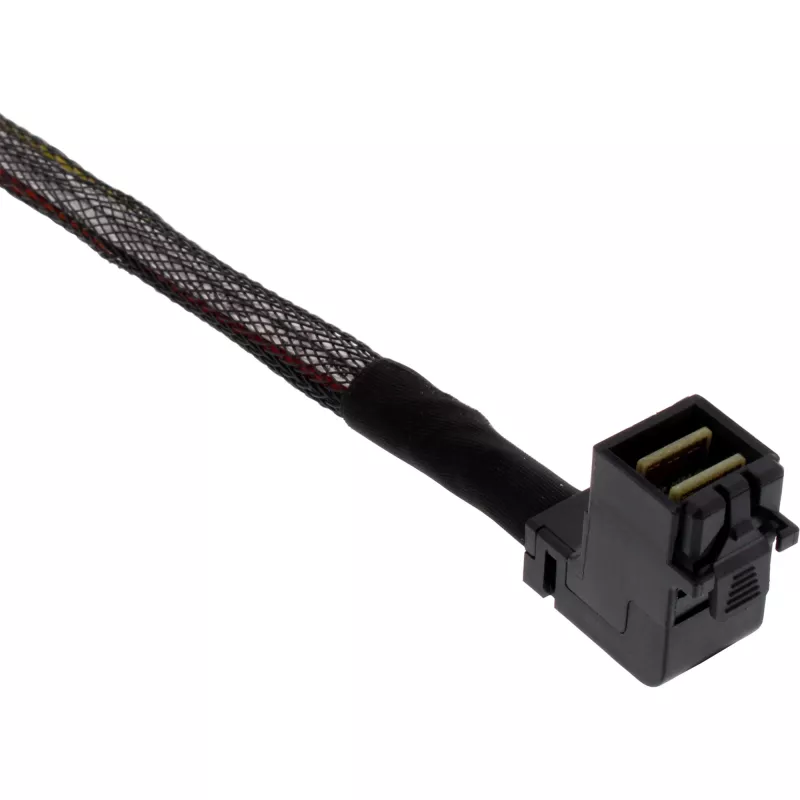

• 1. savienotājs: leņķveida Mini SAS HD 4i (SFF-8643)

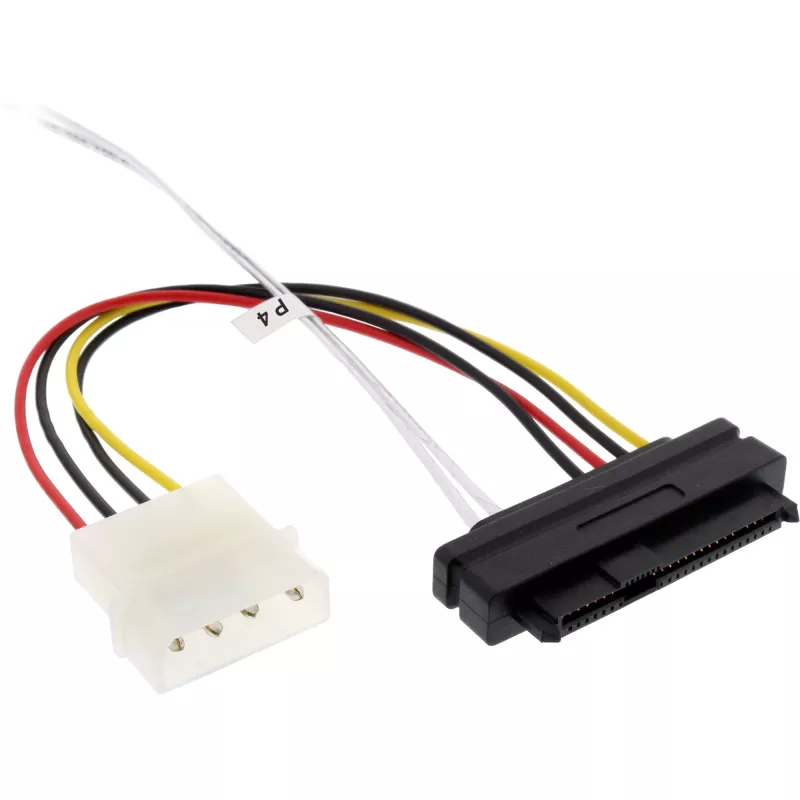

• 2. savienotājs: 4 × SFF-8482 ar barošanu
• Krāsa: melna
• Zīmols: InLine, MPN: 27633A, EAN: 4043718211852

Kā lietot

Izslēdziet sistēmu pirms kabeļa uzstādīšanas. Ievietojiet leņķveida SFF-8643 spraudni Mini SAS HD pieslēgvietā uz SAS kontrollera vai HBA, pēc tam maršrutējiet kabeli līdz diskdziņa nodalījuma zonai un pievienojiet katru SFF-8482 spraudni attiecīgajam diskdziņa vai aizmugures plates savienotājam. Pārliecinieties, ka katrs savienotājs ir pilnībā ievietots un ka kabeļa maršrutēšana izvairās no asiem līkumiem vai saskares ar kustīgām daļām. Atjaunojiet strāvu un pārbaudiet, vai kontrolieris atpazīst pievienotos diskdziņus.

Ieteikumi

Izmantojiet šo iekšējo kabeli īsa attāluma savienojumiem serveros un uzglabāšanas korpusos. Izvairieties no pārmērīgas locīšanas savienotāju tuvumā un uzturiet drošu, bez spriedzes maršrutēšanu, lai saglabātu signāla integritāti un savienotāja kalpošanas laiku.
