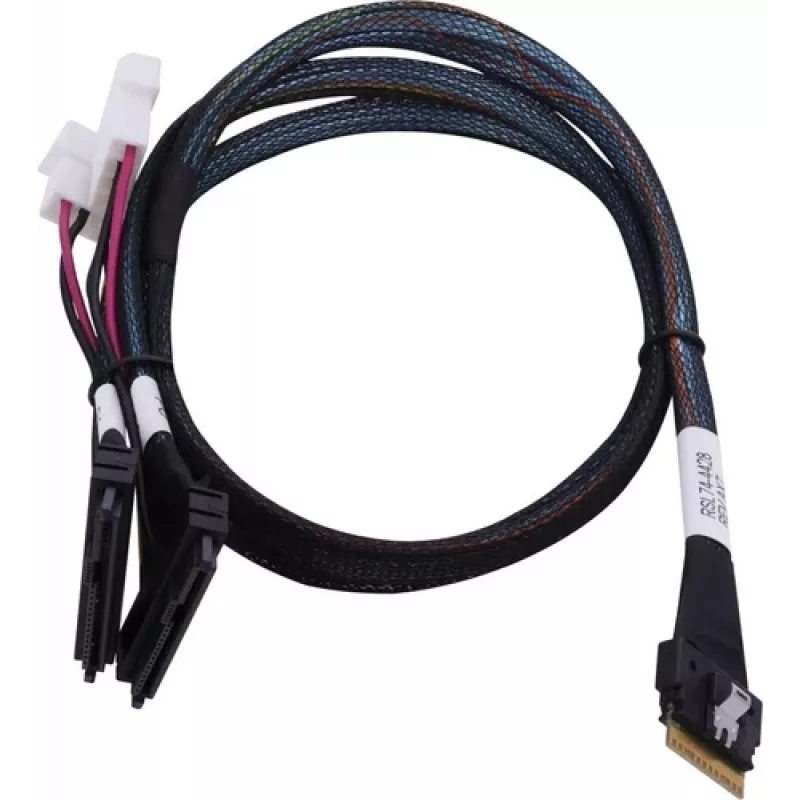

SAS kabelis ADAPTEC Microchip Technology 2305500-R SlimSAS ×8 uz 2×2SFF-8639 U.2, 0.8 m, melns

ADAPTEC Microchip Technology 2305500-R ir iekšējais SlimSAS ×8 (SFF-8654) uz diviem SFF-8639 (U.2) 2×2SFF-8639 kabelis, kas paredzēts īsiem iekšējiem savienojumiem serveru un datu glabāšanas sistēmās. Ar 0,8 m garumu un melnā krāsā šis kabelis nodrošina tiešās pievienošanas savienojumu, kas atbalsta SAS, SATA un NVMe trīsrežīmu ierīces, ļaujot vienam SlimSAS ×8 resursdatora interfeisam pieslēgt divus U.2 diskus vai aizmugurējās plates portus. Tas ir paredzēts lietošanai ar SAS kontrolleriem, RAID adapteriem un HBA, kur nepieciešams kompakts, uzticams iekšējais savienojums.

Priekšrocības

Šis SlimSAS ×8 uz diviem U.2 kabelis piedāvā kompaktu, rūpnīcā pabeigtu risinājumu, kas samazina nepieciešamību pēc adapteru platēm vai sarežģītas kabeļu izvietošanas korpusā. Tā trīsrežīmu konstrukcija nodrošina savietojamību ar SAS, SATA un NVMe glabāšanas ierīcēm, izmantojot to pašu savienojuma standartu, vienkāršojot aparatūras konfigurācijas. 0,8 m garums ir piemērots tipiskām iekšējām serveru izkārtojumam, un taisnie savienotāji abos galos nodrošina paredzamu savienošanos un izlīdzināšanu uzstādīšanas laikā.

Piemērots

• SAS kontrolleru vai RAID/HBA adapteru savienošanai ar U.2 (SFF-8639) diskiem vai aizmugurējām platēm serveros
• Īsiem iekšējiem savienojumiem plauktu un torņu serveru glabāšanas nodalījumos
• Tiešās pievienošanas glabāšanas konfigurācijām, kurām nepieciešama NVMe, SATA vai SAS ierīču piekļuve caur SlimSAS ×8 interfeisu

Galvenās specifikācijas

• Kabeļa tips: Iekšējais SlimSAS ×8 (SFF-8654) uz diviem SFF-8639 (U.2)
• Atbalstītie protokoli: SAS, SATA, NVMe (trīsrežīmu)
• Savienotāja orientācija: Taisns SlimSAS ×8 resursdatora pusē; divi taisni SFF-8639 (U.2) ierīces pusē
• Garums: 0,8 m
• Krāsa: Melna
• Pielietojums: Tiešās pievienošanas iekšējā servera/glabāšanas savienojamība

Kā lietot

Atslēdziet sistēmu un ievērojiet standarta elektrostatiskās izlādes (ESD) piesardzības pasākumus pirms uzstādīšanas. Izvietojiet kabeli korpusā, lai izvairītos no gaisa plūsmas traucēšanas vai saskares ar citiem komponentiem. Ievietojiet SlimSAS ×8 (SFF-8654) savienotāju saderīgā kontrollerī vai adaptera slotā, pēc tam pievienojiet divus SFF-8639 (U.2) savienotājus pie U.2 diskiem vai aizmugurējās plates portiem, nodrošinot drošu un ciešu katra savienotāja iesēdumu. Pēc savienojumu izveides pārbaudiet disku noteikšanu servera programmaparatūrā vai operētājsistēmā un atjaunojiet strāvas padevi.

Ieteikumi

Izmantojiet šo kabeli tikai īsiem iekšējiem savienojumiem; izvairieties no pārmērīgas locīšanas un ievērojiet ražotāja ieteiktos liekuma rādiusa ierobežojumus, lai saglabātu signāla integritāti. Pārbaudiet resursdatora kontrollera un disku savietojamību ar trīsrežīmu U.2 interfeisiem un pārliecinieties, ka programmaparatūra un draiveri atbalsta NVMe vai SAS režīmus pēc nepieciešamības.
