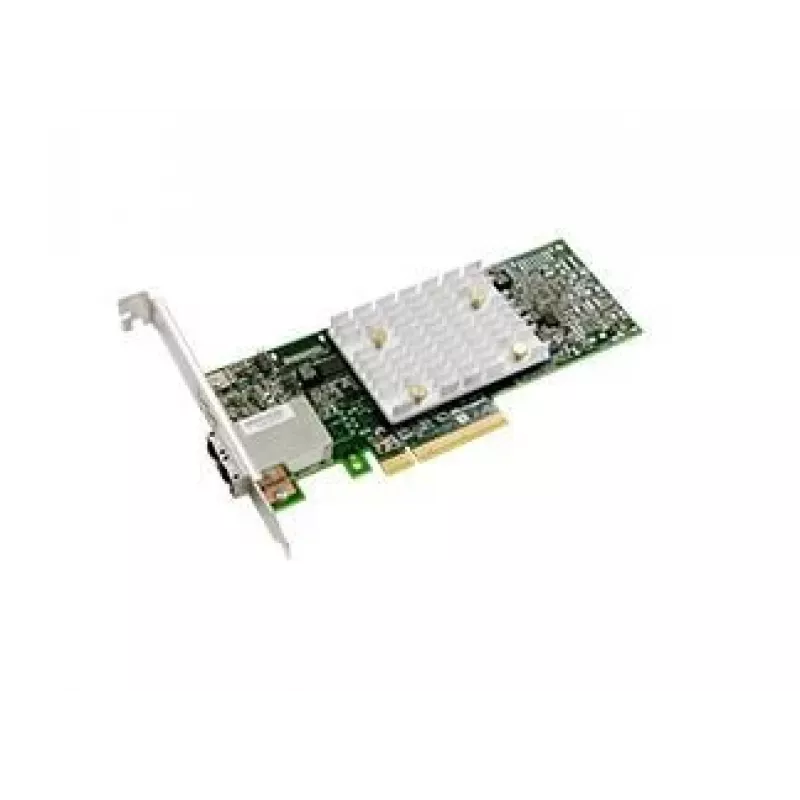

Saskarnes karte Adaptec HBA 1100-8e

Adaptec HBA 1100-8e ir zema profila PCIe saskarnes karte, kas izstrādāta uzņēmumu datu glabāšanas vidēm. Balstīta uz PM8222 SmartIOC 2100 SAS/SATA kontroliera, HBA 1100 sērija nodrošina stabilu risinājumu prasīgām darba slodzēm un atbalsta līdz pat Mini-SAS HD savienojumiem. Karte ir kompakta (167 mm × 64 mm) un paredzēta augstai uzticamībai ar MTBF (vidējais laiks starp kļūmēm) 1 380 000 stundu.

Priekšrocības

HBA 1100-8e nodrošina uzlabotu energoefektivitāti – vairāk nekā 40% enerģijas ietaupījumu salīdzinājumā ar iepriekšējām paaudzēm – un plašu ekosistēmas saderību ar Microsemi/Adaptec HBA, RAID un paplašinātāju risinājumiem. Tā atbalsta SMR un parastos cietos diskus, jaunākos SAS un SATA SSD, un ir optimizēta programmatūras definētām glabāšanas platformām. Ar SmartPQI draiveriem, kas noregulēti zemas aiztures SSD, tā var sasniegt ļoti augstu kopējo IOPS uz PCIe Gen3 resursdatoriem.

Piemērots

• Plauktu un torņu serveriem, kam nepieciešami kompakti, zema profila glabāšanas adapteri
• Siltās un aukstās glabāšanas sistēmām, kurās izmanto SMR cietos diskus
• Programmatūras definētām glabāšanas iestatījumiem (Microsoft Storage Spaces Direct, VMware vSAN, OpenStack Swift/Ceph)
• Augstas veiktspējas SSD izvietojumiem, kur nepieciešama zema aizture un augsts IOPS

Galvenās specifikācijas

• Modelis: Adaptec HBA 1100-8e (MPN 2293300-R, EAN 0760884157763)
• Resursdatora saskarne: PCIe (saderīgs ar Gen3)
• Izvades saskarne: Mini-SAS HD
• Porti: 8 ārējo/iekšējo portu konfigurācija (modeļa sufikss -8e apzīmē 8 portu ārējo)
• Atbalstītās ierīces: SAS/SATA cietie diski (ieskaitot SMR ar ZAC/ZBC), SAS/SATA SSD
• Veiktspēja: līdz PCIe Gen3 joslas platumam (6,6 Gbps uz vienu līniju kopējais potenciāls); adapteri HBA 1100 sērijā var sasniegt līdz ~1,5–1,7 miljoniem IOPS atkarībā no modeļa un konfigurācijas
• Formas faktors: zema profila karte, 167 mm × 64 mm
• Uzticamība: MTBF 1 380 000 stundu
• Sertifikācijas: CE, FCC, UL (kā norādīts)

Kā lietot

Instalējiet HBA 1100-8e brīvā PCIe slotā saderīgā servera šasijā, nostipriniet zema profila kronšteinu un pievienojiet glabāšanas ierīces, izmantojot Mini-SAS HD kabeļus, pie nodrošinātajiem portiem vai pie ārējā glabāšanas aizmugures paneļa. Instalējiet pārdevēja nodrošinātos SmartPQI draiverus savai resursdatora operētājsistēmai, lai nodrošinātu pilnu funkcionalitāti un veiktspējas optimizācijas. Konfigurējiet OS vai programmatūras definēto glabāšanas slāni (piemēram, Storage Spaces Direct vai vSAN), lai atpazītu pievienotās ierīces un piemērotu nepieciešamos ZAC/ZBC iestatījumus SMR diskiem.

Ieteikumi

Lai sasniegtu labākos rezultātus, izmantojiet HBA 1100-8e ar aktuālajiem SmartPQI draiveriem un nodrošiniet programmaparatūras saderību starp pievienotajiem diskiem un paplašinātājiem. Izvēlieties 24 portu variantu maksimālai iekšējai savienojamībai un zemākajai aizturei blīvās SSD konfigurācijās; 8 portu karte ir piemērota lielākajai daļai plauktu serveru konstrukciju un ārējo glabāšanas korpusu. Pirms izvietošanas pārbaudiet kabeļu un savienotāju tipus (Mini-SAS HD).
