Saskarnes karte DeLOCK 62670 iekšējā M.2 mSATA

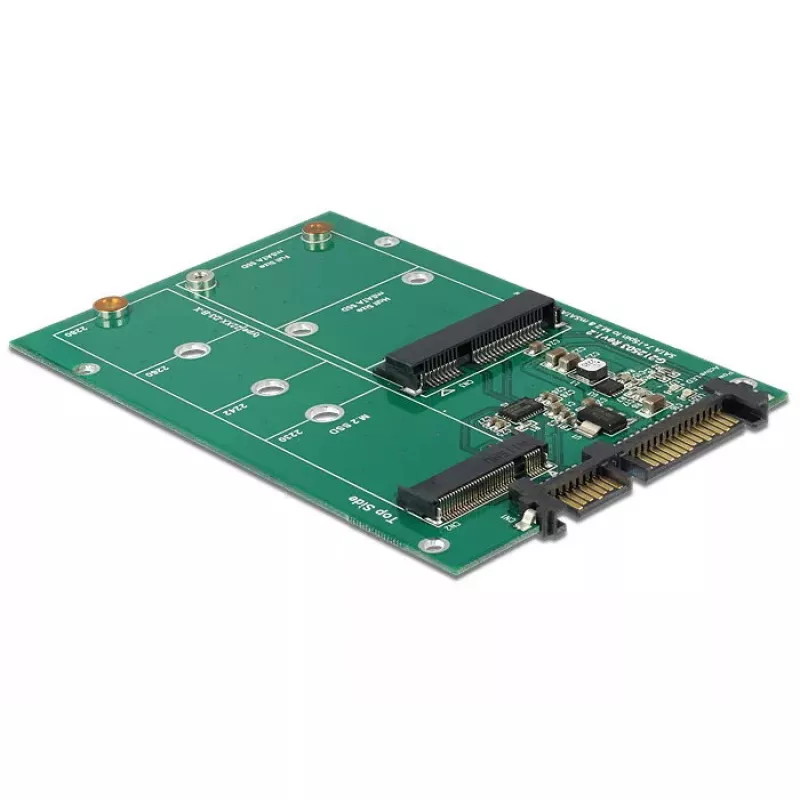

Šis Delock pārveidotājs ļauj uzstādīt M.2 NGFF SSD (izmēri 2280, 2260, 2242 un 2230) vai mSATA moduli sistēmā, izmantojot iekšējo SATA 22 kontaktu saskarni. Karte ir kompakta un nodrošina SATA resursdatora saskarni ar pārsūtīšanas ātrumu līdz 6 Gbit/s, ļaujot izveidot papildu iekšējās atmiņas opcijas bez ārējiem adapteriem.

Priekšrocības

Saskarnes karte atbalsta gan M.2 NGFF, gan mSATA formas faktorus uz vienas iekšējās plates, vienkāršojot atmiņas ierīču jaunināšanu un nomaiņu. Ar SATA resursdatora saskarni, kuras ātrums ir līdz 6 Gbit/s, un kompaktajiem izmēriem (65,5 mm × 98 mm), tā iederas daudzās sistēmu konfigurācijās, vienlaikus saglabājot standarta SATA savienojumu.

Piemērots

• M.2 NGFF SSD uzstādīšanai 2280, 2260, 2242 vai 2230 izmēros
• mSATA moduļa uzstādīšanai
• Iekšējās atmiņas paplašināšanai vai jaunināšanai galddatoros vai kompaktās sistēmās ar pieejamu SATA 22 kontaktu savienotāju

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 62670
• Resursdatora saskarne: SATA (22 kontaktu iekšējā)
• Pārsūtīšanas ātrums: līdz 6 Gbit/s
• Izvades saskarnes: M.2 (NGFF) un mSATA
• Atbalstītie M.2 izmēri: 2280, 2260, 2242, 2230
• Iekšēja: Jā
• Izmēri: 65,5 mm (P) × 98 mm (D)

Kā lietot

Piestipriniet M.2 NGFF SSD vai mSATA moduli pie pārveidotāja, ievērojot moduļa izlīdzināšanas un montāžas punktus. Ievietojiet pārveidotāju sistēmā un pievienojiet to iekšējam SATA 22 kontaktu resursdatora savienotājam. Pirms uzstādīšanas pārliecinieties, ka sistēma ir izslēgta, un nostipriniet karti korpusā, lai novērstu kustību. Pēc ieslēgšanas pārbaudiet, vai BIOS/UEFI un operētājsistēma atpazīst uzstādīto disku un inicializē vai formatē to pēc nepieciešamības.

Ieteikumi

Uzstādiet vai izņemiet atmiņas moduļus, kad sistēma ir izslēgta un iezemēta, lai izvairītos no elektrostatiskiem bojājumiem. Skatiet mātesplates rokasgrāmatu, lai uzzinātu SATA 22 kontaktu savienotāja atrašanās vietu un BIOS iestatījumus, kas nepieciešami, lai iespējotu papildu iekšējās atmiņas ierīces.
