SAT + TV + Radio kontaktligzda Televes 524501

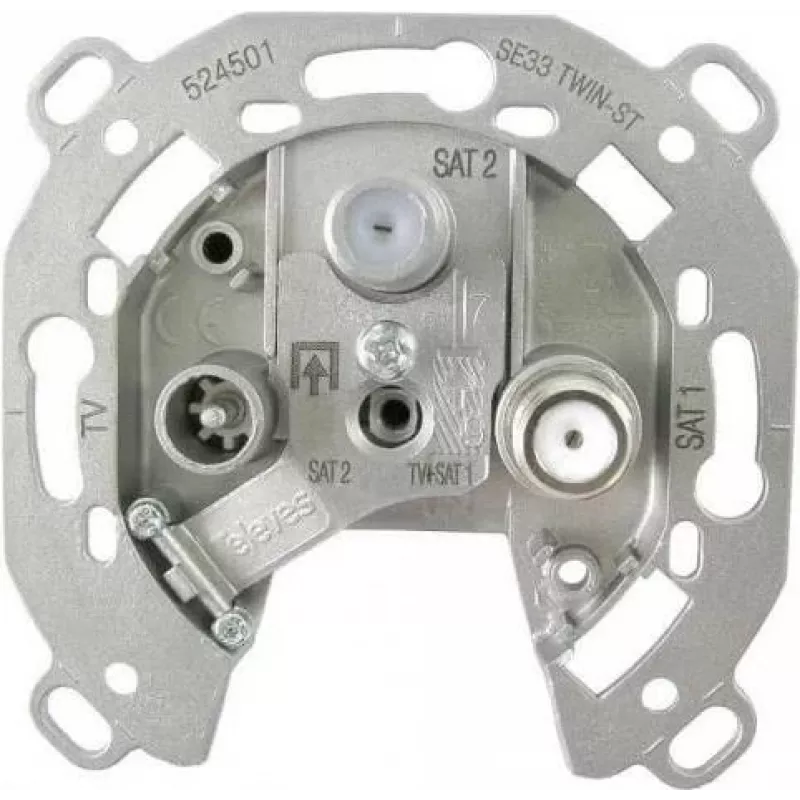

Televes 524501 kontaktligzda nodrošina savienojumus satelītu, virszemes TV un FM radio kompaktā metāla korpusā. Tai ir divi satelīta F savienotāji un viens IEC vīrišķais savienotājs radio/virszemes TV; SAT1 (apakšējā labajā pusē) piegādā satelīta signālu no 1. ieejas ar filtrēšanu, SAT2 (augšpusē) pārraida pilnas joslas platuma satelīta signālu no 2. ieejas (5–2400 MHz), un IEC vīrišķais savienotājs (apakšējā kreisajā pusē) pārraida FM un virszemes TV no 1. ieejas. Ierīcei ir zems vājinājums aptuveni 1 dB, izmēri 70 × 36 × 67 mm un viegla metāla apdare izturībai.

Priekšrocības

Televes 524501 piedāvā kompaktu, metāla korpusā veidotu risinājumu kombinētajām SAT, TV un radio pieslēgvietām ar zemu signāla zudumu. Tā atbalsta pilnas joslas satelītu vienā izejā, vienlaikus nodrošinot filtrētu satelīta izeju otram uztvērējam, un novirza FM/virszemes signālus caur IEC savienotāju. Mazie izmēri un vieglais svars atvieglo uzstādīšanu standarta sadales kārbās.

Piemērots

• Mājas instalācijām, kur nepieciešamas kombinētas satelīta, virszemes TV un FM radio pieslēgvietas
• Iestatījumiem ar diviem satelīta uztvērējiem, kur vienam nepieciešama pilnas joslas, bet otram – filtrēta izeja
• Sienas kontaktligzdu nomaiņai vai modernizācijai dzīvokļos un mazās instalācijās

Galvenās specifikācijas

• Modelis: Televes 524501
• Savienotāji: 2 × F (SAT1 filtrēts, SAT2 pilna josla 5–2400 MHz), 1 × IEC vīrišķais (FM/TV no 1. ieejas)
• Vājinājums: ~1 dB
• Izmēri (P × D × A): 70 × 36 × 67 mm
• Ieejas strāva: 0,5 A
• Svars (iepakojums): 100 g
• Apdare: metāliska
• Zīmols / MPN / EAN: Televes / 524501 / 8424450188606

Kā lietot

Uzstādiet kontaktligzdu saderīgā sienas sadales kārbā, korpusa apakšējo daļu atstājot vaļā, kā paredzēts. Pievienojiet ienākošās satelīta padeves attiecīgajām ieejām saskaņā ar uzstādīšanas shēmu: 1. ieejas padeve filtrētajai SAT1 izejai, bet 2. ieejas padeve pilnas joslas SAT2 izejai. Pievienojiet IEC vīrišķo savienotāju FM/virszemes TV kabelim, kas nāk no 1. ieejas. Pārliecinieties, ka visi F un IEC savienojumi ir stingri pievilkti, un uzstādīšanas laikā izslēdziet strāvu visiem aktīvajiem pastiprinātājiem.
