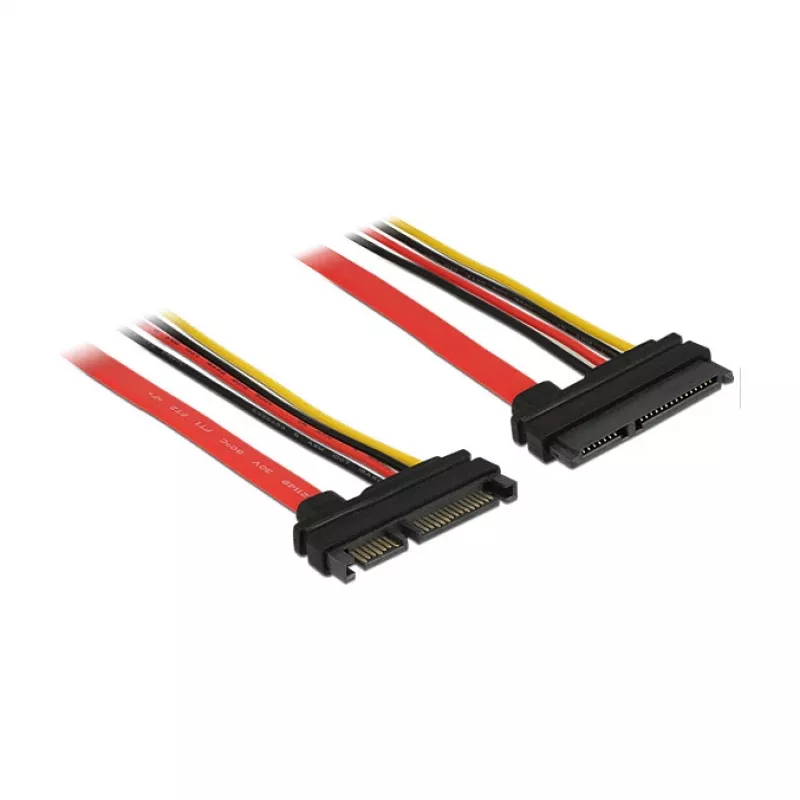

SATA kabelis DeLOCK 83803 0,3 m SATA 22-pin melns sarkans dzeltens

Šis Delock SATA pagarinātāja kabelis ļauj pagarināt SATA datu un strāvas saskarni, un to var izmantot dažādu ierīču pievienošanai ar 22-pin SATA savienotāju. Kabelis ir 0,3 m garš, un tam ir 22-pin SATA spraudnis un ligzda (7-pin dati + 15-pin strāva). Tas atbalsta datu pārraides ātrumu līdz 6 Gb/s un ir atpakaļsaderīgs ar SATA 1,5 Gb/s un 3 Gb/s. Kabelis izmanto 26 AWG datu līnijai un 18 AWG strāvas līnijām, un ietver četrus strāvas vadus: dzeltenu (12 V), sarkanu (5 V) un melnu (GND).

Priekšrocības

Delock SATA kabelis nodrošina kompaktu 0,3 m pagarinājumu, saglabājot SATA 6 Gb/s signālu pārraidi, vienlaikus esot saderīgs ar agrākām SATA versijām. Integrētais 22-pin spraudnis un ligzda apvieno datus un strāvu vienā savienojumā, un biezākie 18 AWG strāvas vadi uzlabo strāvas padevi pievienotajām ierīcēm. Krāsu kodētie vadi vienkāršo identifikāciju uzstādīšanas laikā.

Piemērots

• Iekšējo SATA savienojumu pagarināšanai starp mātesplati un diskdziņiem
• SATA cieto disku, SSD un optisko diskdziņu pievienošanai datora korpusā
• Pārāk īsu vai nepareizi novietotu iekšējo SATA kabeļu nomaiņai vai pagarināšanai

Galvenās specifikācijas

• Kabeļa tips: SATA I (saderīgs ar SATA I/II/III)
• Kabeļa garums: 0,3 m
• Savienotājs 1: SATA 22-pin (7-pin dati + 15-pin strāva) spraudnis
• Savienotājs 2: SATA 22-pin (7-pin dati + 15-pin strāva) ligzda
• Datu pārraides ātrums: līdz 6 Gb/s, atpakaļsaderīgs ar 1,5/3 Gb/s
• Datu līnija: 26 AWG; Strāvas līnija: 18 AWG

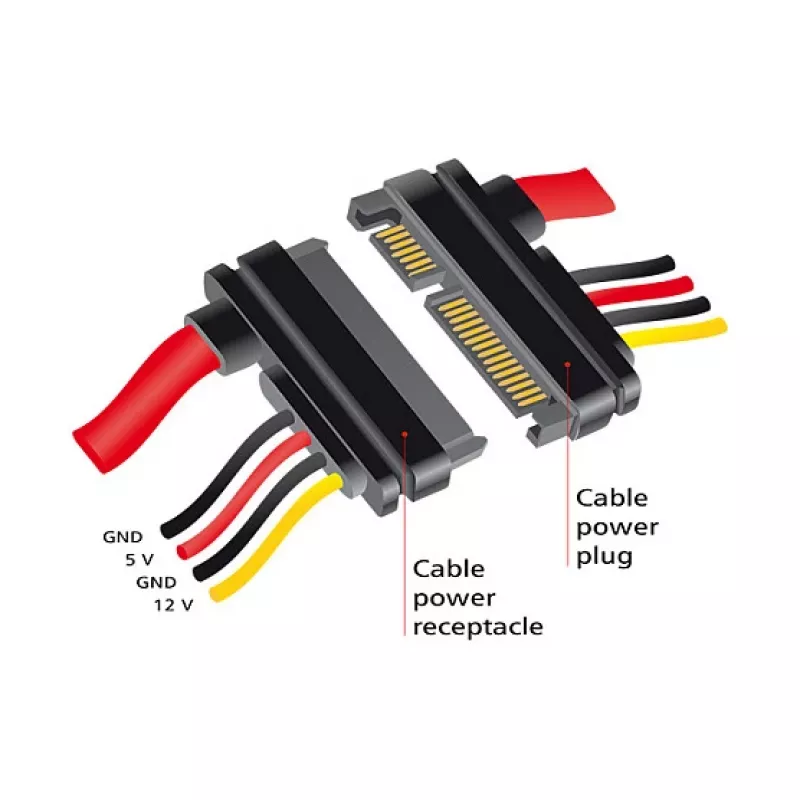

• Strāvas vadi: 4 (dzeltens = 12 V, sarkans = 5 V, melns = GND)
• Produkta krāsa: melna, sarkana, dzeltena

Kā lietot

Pievienojiet 22-pin SATA spraudni mātesplates vai kontroliera SATA ligzdai un ievietojiet 22-pin SATA ligzdas galu SATA ierīcē (HDD, SSD vai optiskajā diskdzinī). Pārliecinieties, ka savienotāji ir precīzi savietoti un pilnībā ievietoti, lai nodrošinātu gan datu, gan strāvas padevi. Nepielietojiet spēku; ja savienotājs neietilpst viegli, pārbaudiet orientāciju un ierīces savienotāju, vai nav šķēršļu.

Ieteikumi

Izmantojiet šo Delock 0,3 m SATA pagarinātāja kabeli iekšējiem, korpusā montētiem savienojumiem. Izvairieties no kabeļa asas liekšanas, turiet to tālāk no ventilatoriem un siltuma avotiem, un nodrošiniet atbilstošu spriegojuma samazināšanu, lai saglabātu signāla integritāti un drošu strāvas padevi.
