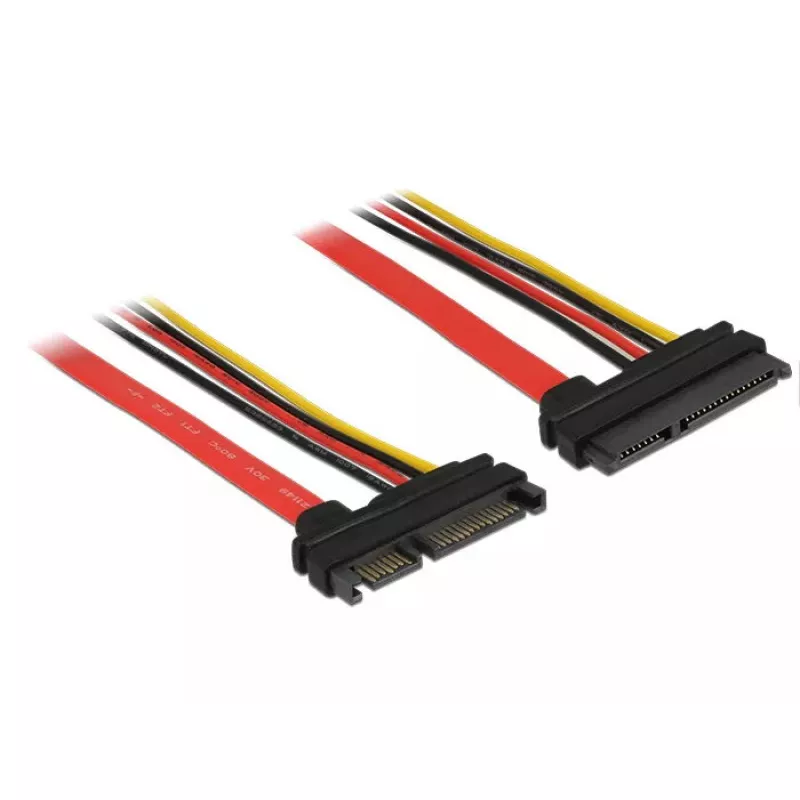

SATA kabelis DeLOCK 83804 1m SATA 22-pin melns sarkans dzeltens

Šis Delock SATA pagarinātāja kabelis ļauj pagarināt SATA datu un barošanas saskarni, un to var izmantot dažādu ierīču savienošanai ar 22 kontaktu SATA savienotāju. Kabelis ir 1 m garš, un abos galos tam ir kombinēts 22 kontaktu SATA savienotājs (7 kontaktu dati + 15 kontaktu barošana). Tas atbalsta SATA pārraides ātrumu līdz 6 Gb/s un ir atpakaļsaderīgs ar SATA 1,5 Gb/s un 3 Gb/s. Kabelī ir četri barošanas vadi (dzeltens = 12 V, sarkans = 5 V, melns = GND), un datu līnijai tiek izmantots 26 AWG, bet barošanas līnijai – 18 AWG.

Priekšrocības

DeLOCK 83804 piedāvā pilnu SATA 22 kontaktu savienotāju vienlaicīgai datu un barošanas pagarināšanai, atbalstu SATA 6 Gb/s ātrumam un atpakaļsaderību ar vecākiem SATA standartiem. Tā 1 m garums nodrošina elastību, izvietojot kabeļus datora iekšienē, un 18 AWG barošanas vadu izmantošana garantē stabilu barošanas padevi, savukārt 26 AWG datu vadi atbalsta drošu signālu pārraidi.

Piemēroti

• Iekšējo SATA savienojumu pagarināšanai starp mātesplati un diskdziņiem
• SATA cieto disku vai SSD pievienošanai šauros vai pārkonfigurētos datora korpusos
• Īsa vai bojāta iekšējā SATA kabeļa nomaiņai

Galvenās specifikācijas

• Kabeļa tips: SATA I
• Garums: 1 m
• Savienotāji: SATA 22 kontaktu spraudnis (7 kontaktu dati + 15 kontaktu barošana) uz SATA 22 kontaktu ligzdu
• Datu pārraides ātrums: līdz 6 Gb/s (atpakaļsaderīgs ar 1,5 Gb/s un 3 Gb/s)

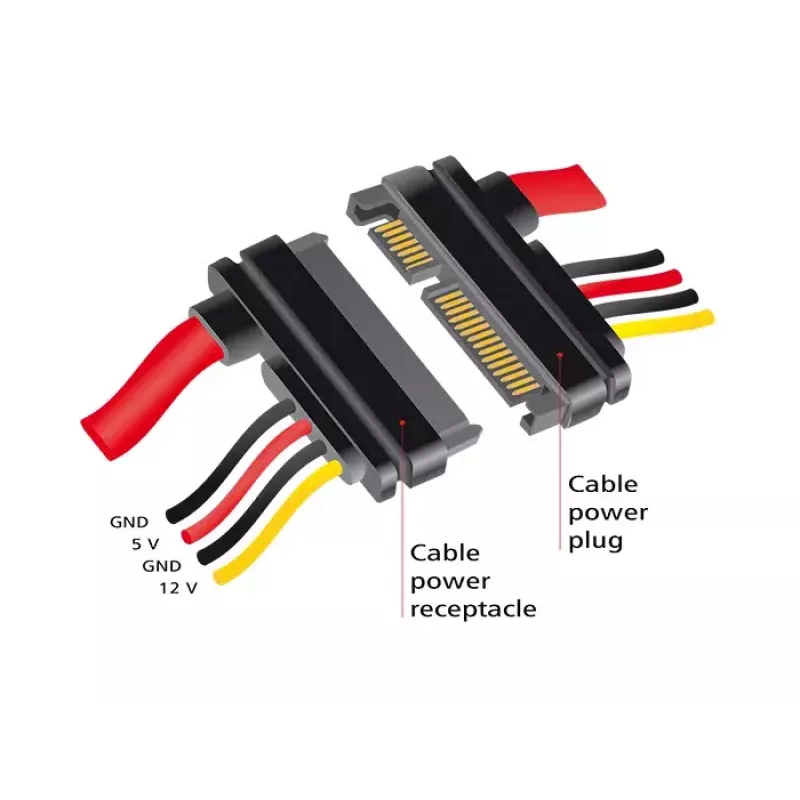

• Barošanas vadi: 4 (dzeltens = 12 V, sarkans = 5 V, melns = GND)
• Vadu izmēri: 26 AWG datu līnija, 18 AWG barošanas līnija
• Krāsa: melna, sarkana, dzeltena

Kā lietot

Izlīdziniet 22 kontaktu SATA savienotāju ar atbilstošo ligzdu ierīcē vai mātesplatē un spiediet to iekšā, līdz tas cieši nofiksējas. Savienojiet otru galu ar mērķa SATA ierīci, nodrošinot pareizu L formas atslēgas orientāciju. Izvietojiet kabeli datora korpusā, izvairoties no asiem locījumiem vai saspiešanas vietām, un, ja nepieciešams, nostipriniet to ar kabeļu saitēm. Pirms sistēmas ieslēgšanas pārbaudiet barošanas un datu savienojumus.

Ieteikumi

Izmantojiet kabeli tikai iekšējiem savienojumiem un nepakļaujiet to pārmērīgam karstumam vai mehāniskai slodzei. Lai nodrošinātu vislabāko veiktspēju, saglabājiet kabeļa posmus īsus un izvairieties no asiem locījumiem; pārliecinieties, ka savienotāji ir pilnībā ievietoti, lai uzturētu stabilu datu pārraidi līdz 6 Gb/s.
