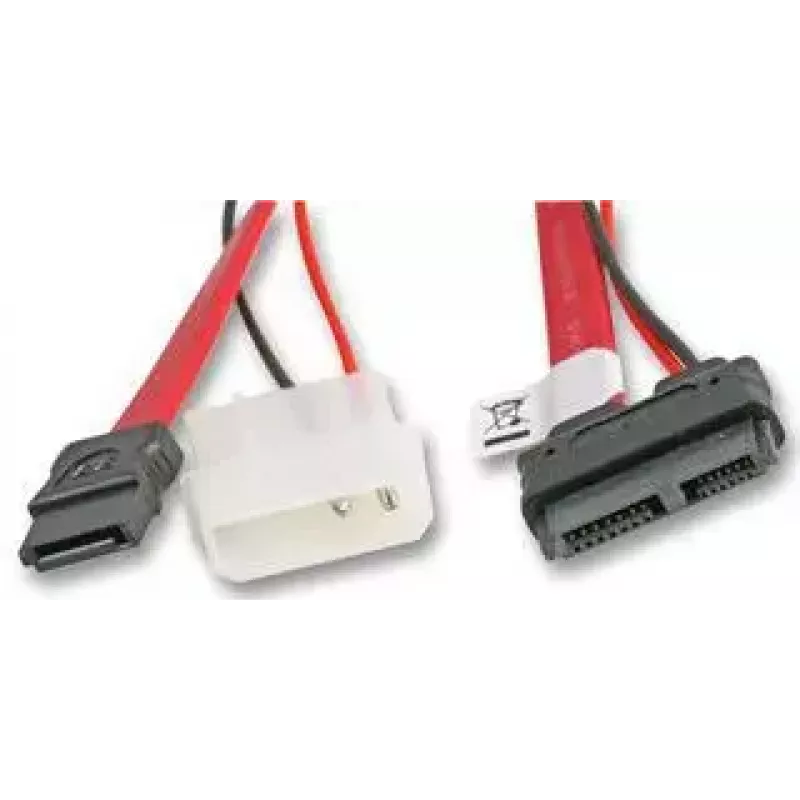

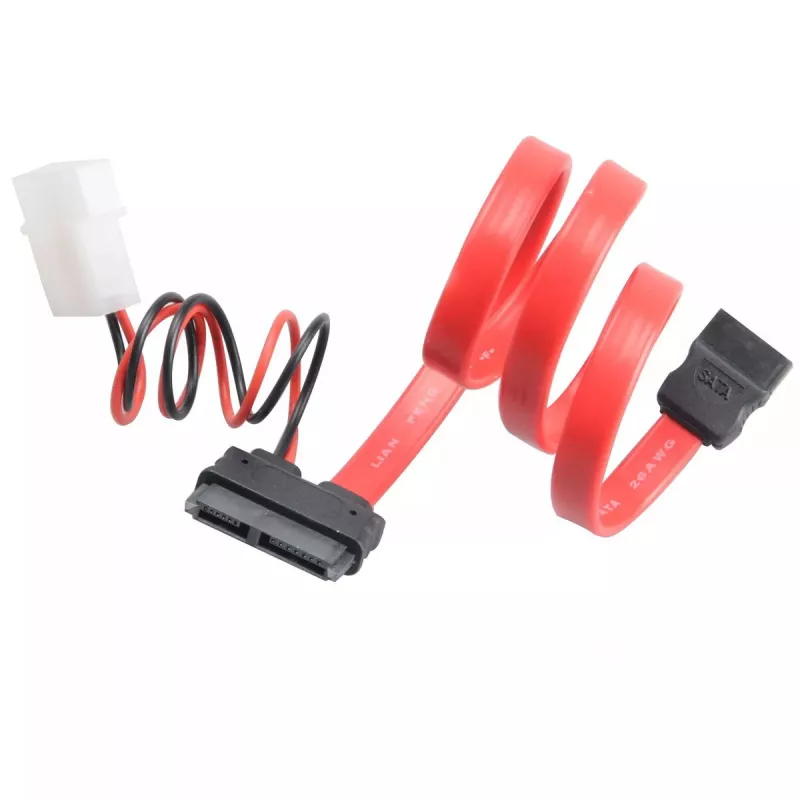

SATA kabelis plāniem optiskajiem diskdziņiem Akasa AK-CB050-40 0.4m

Šis Akasa 40 cm SATA kabelis plāniem optiskajiem diskdziņiem savieno datus un strāvu ar plāniem SATA optiskajiem diskdziņiem un saderīgām 1,8" SATA/SSD ierīcēm. Tas pārveido standarta 7 kontaktu mātesplates SATA datu savienotāju un 4 kontaktu Molex +5 V barošanas avotu vienā blokā Mini SATA savienotājā, kas piemērots iekšējām plāno ierīču pieslēgšanai, ar 0,4 m garumu ērtākai maršrutēšanai lielākos mini-ITX vai kompaktos korpusos.

Priekšrocības

Kabelis nodrošina kombinētu datu un strāvas pārvadi vienā komplektā, samazinot atsevišķu savienotāju skaitu, kas nepieciešami kompaktās sistēmās. Tā 40 cm garums piedāvā elastību maršrutēšanai mini-ITX un citos maza izmēra korpusos. Savienotāji ietver 6 kontaktu Mini SATA tipa spraudni vienā galā un SATA 15 kontaktu + Molex (4 kontaktu) otrā galā, nodrošinot saderību ar plāniem SATA DVD un Blu‑Ray diskdziņiem, kā arī 1,8" SATA un SSD diskdziņiem.

Piemērots

• Plāno SATA DVD un Blu‑Ray optisko diskdziņu pievienošanai
• 1,8" SATA cieto disku un SSD pievienošanai kompaktās sistēmās
• Iekšējai instalēšanai mini-ITX un citos maza izmēra korpusos

Galvenās specifikācijas

• Kabeļa garums: 0,4 m
• 1. savienotājs: SATA 6 kontaktu (mini/plāns)
• 2. savienotājs: SATA 15 kontaktu + Molex (4 kontaktu) +5 V strāvai
• Saderīgs ar: plāniem SATA optiskajiem diskdziņiem, 1,8" SATA diskdziņiem un SSD
• Produkta krāsas: melna, sarkana
• Ražotājs: Akasa, MPN AK-CB050-40, EAN 4710614531130

Lietošana

Pirms instalēšanas izslēdziet sistēmu un atvienojiet strāvas padevi. Iespraudiet mini SATA 6 kontaktu galu plānajā optiskajā diskdziņā vai 1,8" SATA ierīcē. Pievienojiet SATA 7 kontaktu datu galvu no mātesplates SATA 15 kontaktu daļai un pievienojiet Molex 4 kontaktu barošanas bloka Molex savienotājam, lai nodrošinātu +5 V strāvu. Novadiet 0,4 m kabeli, izvairoties no asiem līkumiem, un nostipriniet to korpusā, lai novērstu slodzi uz savienotājiem.

Ieteikumi

Izmantojiet šo kabeli tikai iekšējo plāno diskdziņu savienojumiem. Pārliecinieties, ka barošanas bloka Molex nodrošina pareizo +5 V līniju, kas nepieciešama pievienojamajai ierīcei, un pirms sistēmas ieslēgšanas pārbaudiet savienotāju orientāciju.
