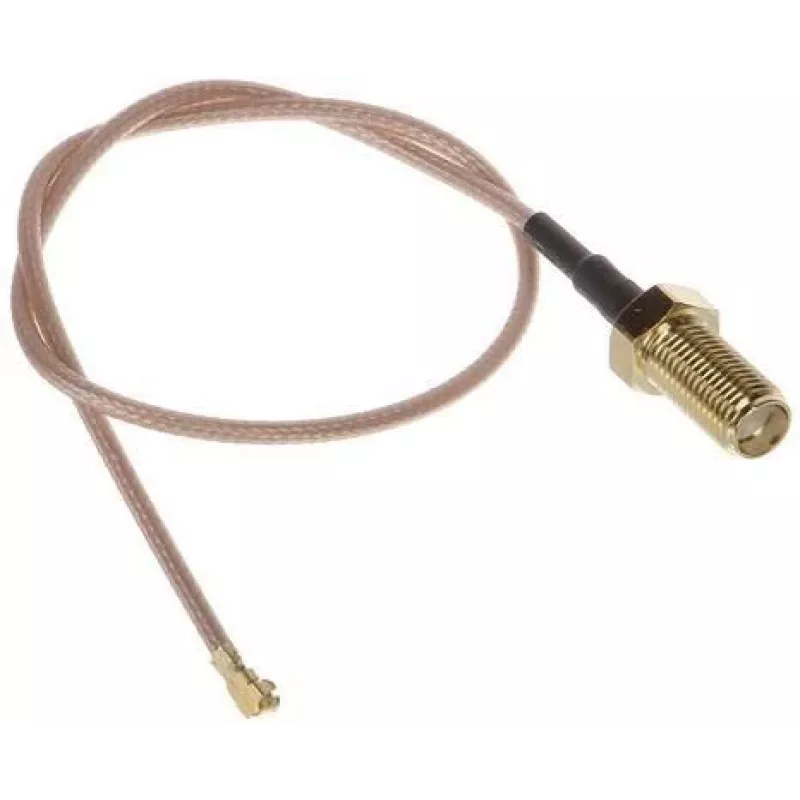

SATEL IPX-SMA Adapter Cable 15 cm for Communication Module

SATEL IPX-SMA adaptera kabelis ir augstas kvalitātes koaksiālais kabelis, kas paredzēts sakaru moduļu ar IPX (U.FL/MHF) savienotāju savienošanai ar SMA sieviešu caurlaides savienotāju. Šis 15 cm (150 mm) kabelis ir ideāli piemērots antenu savienojumu pagarināšanai Wi-Fi, Bluetooth, GPS, GSM, LoRa un IoT lietojumos. Izgatavots no RG178 koaksiālā kabeļa ar 50 omu pretestību, tas nodrošina uzticamu signāla pārraidi ar zemiem zudumiem.

Priekšrocības

Šis adaptera kabelis piedāvā kompaktu un elastīgu risinājumu ārējo antenu ar SMA savienotājiem integrēšanai moduļos, kuriem ir IPX savienotājs. Apzeltītais IPX savienotājs nodrošina izcilu vadītspēju un izturību pret koroziju, savukārt niķelētais SMA savienotājs nodrošina drošu paneļa montāžas savienojumu. Kabeļa FEP apvalks un PTFE dielektriķis nodrošina stabilu veiktspēju plašā temperatūras diapazonā (-40°C līdz +85°C).

Piemērots

• SATEL sakaru moduļiem un citām ierīcēm ar IPX (U.FL/MHF) savienotājiem
• Wi-Fi, Bluetooth, GPS, GSM, LoRa un IoT lietojumiem, kur nepieciešams ārējais antenas savienojums
• Paneļa montāžas instalācijām, kur nepieciešams drošs SMA sieviešu caurlaides savienotājs

Galvenās specifikācijas

• Savienotājs 1: IPX (U.FL/MHF) vīrišķais
• Savienotājs 2: SMA sieviešu (caurlaides/paneļa montāža)
• Kabeļa garums: 15 cm (150 mm)
• Kabeļa tips: RG178 koaksiālais
• Pretestība: 50 omi
• Frekvenču diapazons: DC līdz 6 GHz
• VSWR: < 1,5:1
• Ievietošanas zudumi: < 0,5 dB @ 2,4 GHz
• Savienotāja 1 materiāls: misiņš (apzeltīts)
• Savienotāja 2 materiāls: misiņš (niķelēts)
• Dielektriķa materiāls: PTFE
• Darba temperatūra: -40°C līdz +85°C
• Kabeļa apvalka materiāls: FEP
• Centrālā vadītāja materiāls: sudrabots varš

Ieteikumi

Pārliecinieties, ka IPX savienotājs ir pareizi savienots ar moduļa U.FL/MHF portu. SMA caurlaides savienotājs ir paredzēts paneļa montāžai ar komplektā iekļauto uzgriezni un paplāksni. Optimālai veiktspējai izmantojiet ar antenām un moduļiem, kas atbalsta 50 omu pretestību.
