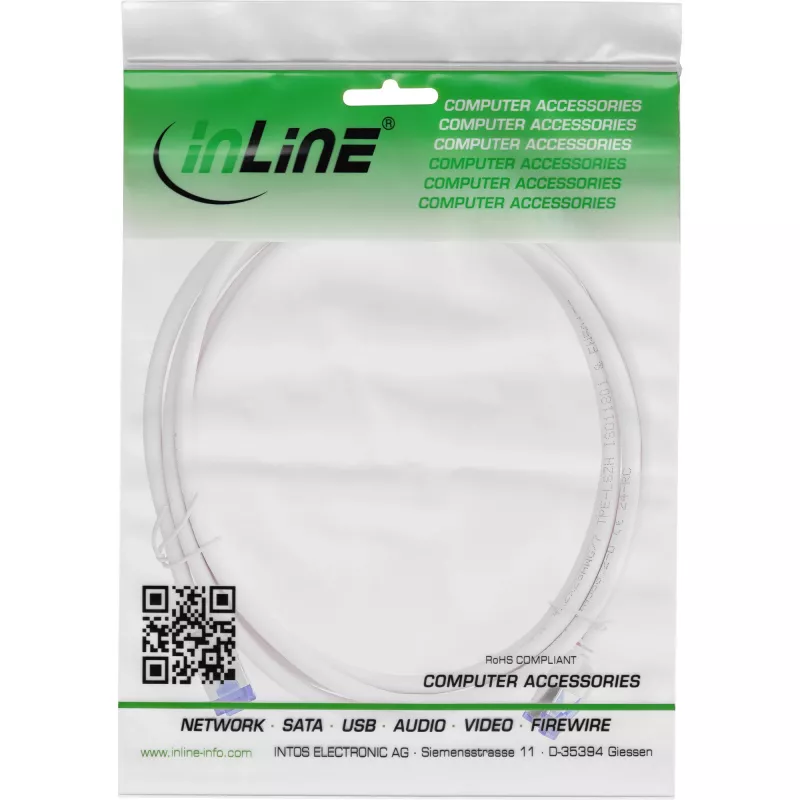

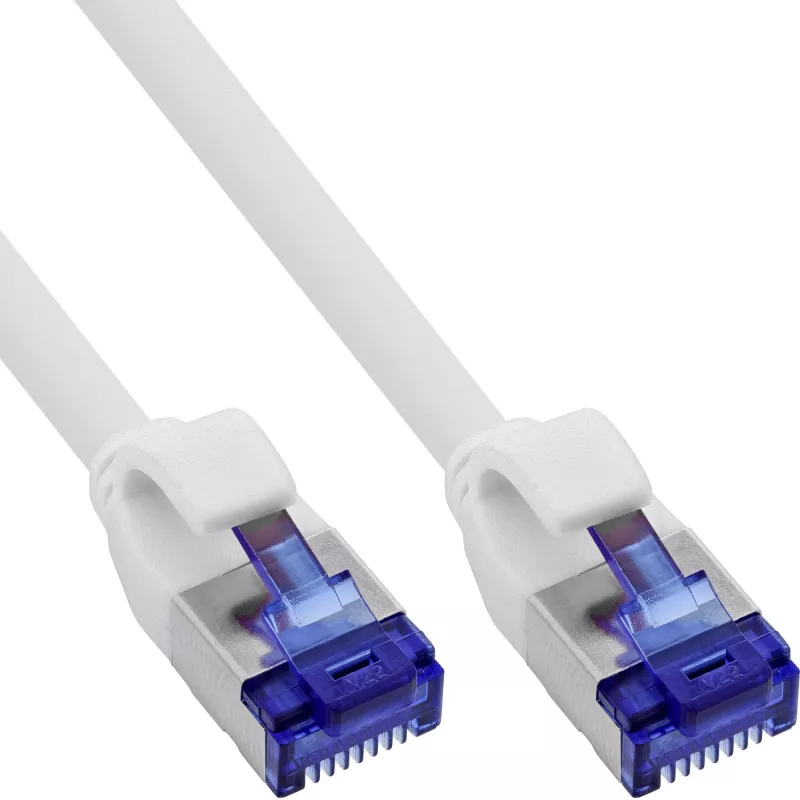

Savienojuma kabelis InLine Cat.6A S/FTP TPE (LSZH) PoE plāns, elastīgs, balts, 0,3 m

InLine savienojuma kabelis Cat.6A S/FTP TPE (LSZH) PoE plāns, elastīgs, balts, 0,3 m ir īss, augstas veiktspējas savienojuma kabelis, kas paredzēts blīvām uzstādīšanas vidēm. Ar pilnu Cat.6A pārraides spēju līdz 500 MHz un 10 Gbit/s veiktspēju atbalstītajos attālumos, plānā konstrukcija ar AWG28 vadītājiem un S/FTP ekranējumu nodrošina uzticamu datu pārraidi un samazinātus traucējumus sadales paneļos, slēdžos un maršrutētājos, kur vieta ir ierobežota.

Priekšrocības

Šis plānais Cat.6A kabelis ietaupa vietu salīdzinājumā ar parastajiem AWG26 vai biezākiem kabeļiem, ļaujot sasniegt aptuveni 40% lielāku portu blīvumu tīkla skapjos un uzlabotu gaisa plūsmu. Tas izmanto augstas kvalitātes tīra vara vadītājus, lai samazinātu signāla zudumus un saglabātu pilnu Cat.6A veiktspēju. Kabelis atbalsta PoE līdz 87 vatiem (4PPoE) tādu ierīču kā IP kameru, piekļuves punktu un VoIP telefonu barošanai bez atsevišķiem barošanas avotiem. TPE apvalks ir LSZH novērtēts, nodrošinot liesmas slāpēšanu un zemu dūmu izdalīšanos slēgtās vai drošībai kritiskās vidēs. Materiāli efektīvs dizains arī samazina resursu patēriņu un transportēšanas ietekmi.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Augsta blīvuma savienošana tīkla skapjos un serveru statīvos
• Īsi savienojumi starp slēdžiem, sadales paneļiem un maršrutētājiem
• 10 Gigabitu Ethernet savienojumi un 10GBase-T saderīgas iekārtas atbalstītajos garumos
• Power over Ethernet instalācijas, kur nepieciešama jauda līdz 87 W (4PPoE)
• Instalācijas ar ierobežotu kabeļu ieguldīšanas vietu vai kur vēlama uzlabota gaisa plūsma

Kad tas var nebūt piemērots

Šis 0,3 m kabelis ir paredzēts īsiem savienojumiem un nav aizstājējs pastāvīgai horizontālai kabeļu ieguldīšanai lielos attālumos; attālumiem, kas pārsniedz atbalstītos garumus, izmantojiet strukturēto kabeļu sistēmu, kas paredzēta nepieciešamajam attālumam. Plānais dizains optimizē portu blīvumu, bet var nebūt nepieciešams instalācijās, kur vieta nav problēma vai kur biezāki kabeļi jau ir standartizēti visā objektā.

Galvenās specifikācijas

• Kabeļa garums: 0,3 m
• Savienotājs 1 / Savienotājs 2: RJ-45 / RJ-45 (taisns vīrišķais)
• Kabeļu tehnoloģija: 10GBase-T, Cat.6A
• Ekranējums: S/FTP (folijas-pīta pāra un kopējais ekranējums)
• Vadītāja materiāls un diametrs: tīrs varš, AWG28
• Atbalstītais joslas platums: līdz 500 MHz
• Maksimālais atbalstītais datu pārraides ātrums: līdz 10 Gbit/s (standarta ierobežojumu ietvaros)
• PoE iespēja: atbalsta līdz 87 W (4PPoE)
• Apvalka materiāls: TPE, LSZH (zemi dūmi, bez halogēna)
• Darba temperatūras diapazons: -20 °C līdz +75 °C

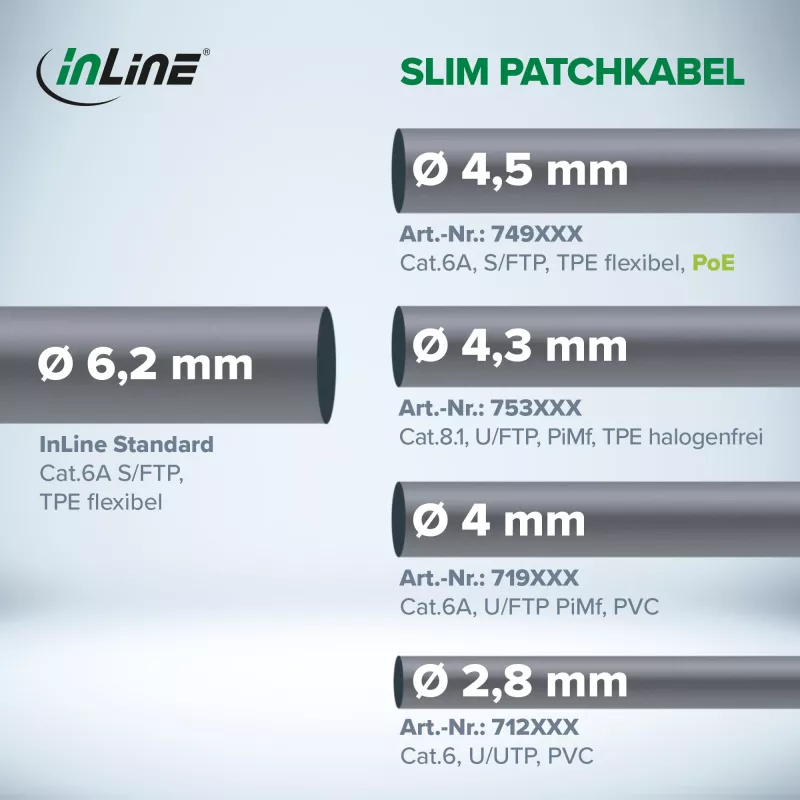

• Ārējais diametrs: aptuveni 4,5 mm
• Svars: 0,012 kg

Kā lietot

Pievienojiet vienu RJ‑45 spraudni slēdža, sadales paneļa vai maršrutētāja portam, bet otru spraudni atbilstošās ierīces portam, lai izveidotu īsu, uzticamu savienojumu. Pārliecinieties, ka abi gala punkti ir konfigurēti vajadzīgajam ātrumam un PoE iestatījumiem, ja barojat ierīces. Izvadiet kabeli caur pieejamajiem vertikālajiem vai horizontālajiem kabeļu kanāliem, izmantojot plāno profilu, lai saglabātu gaisa plūsmu un izvairītos no asiem līkumiem zem noteiktā minimālā liekuma rādiusa. Lai sasniegtu vislabāko veiktspēju, ievērojiet standarta TIA/EIA vadu ieguldīšanas praksi un uzturiet 1:1 vadu savienojumu saskaņā ar T568B, ja piemērojams.

Kas jāņem vērā pirms iegādes

• Paredzētais pielietojums: īsi savienojumi vs. pastāvīga horizontālā kabeļu ieguldīšana
• Nepieciešamais PoE jaudas līmenis un ierīču saderība (atbalsta līdz 87 W, 4PPoE)
• Saderība ar esošo paneļu/slēdžu portu blīvumu un savienotāja tipu (RJ-45)
• Vides prasības: LSZH apvalks zemam dūmu daudzumam un liesmas slāpēšanai
• Nepieciešamais kabeļa garums — šis izstrādājums ir 0,3 m īsiem savienojumiem

Ieteikumi

Izmantojiet šo plāno Cat.6A S/FTP savienojuma kabeli īsiem, augsta blīvuma savienojumiem statīvos un skapjos, kur svarīga ir vieta un gaisa plūsma. Izvairieties no pārmērīgas locīšanas un ievērojiet standarta terminācijas praksi, lai nodrošinātu optimālu veiktspēju.
