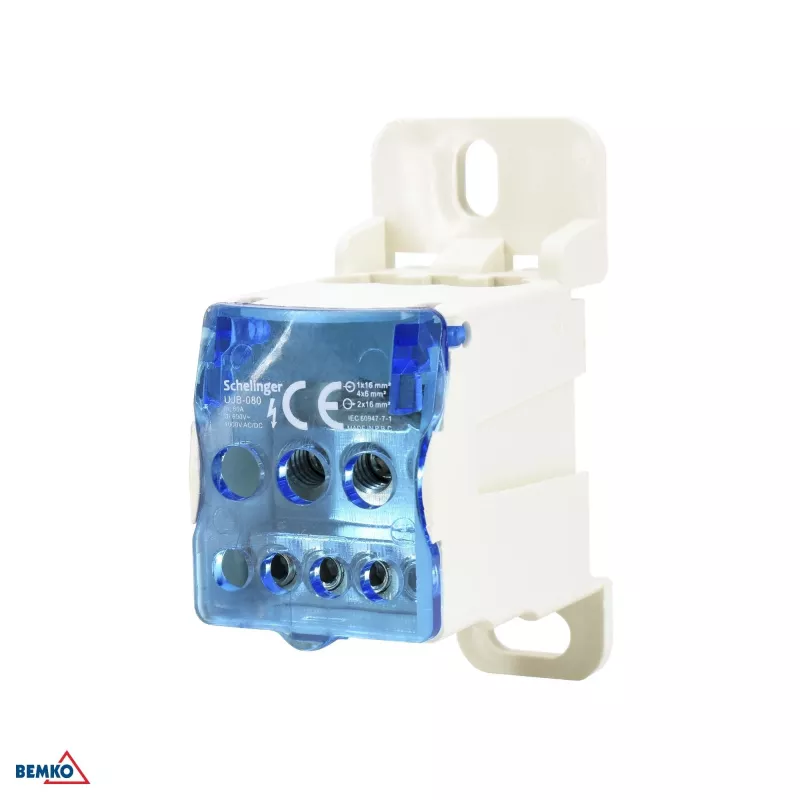

SCHELINGER A18-UJB-080 7-Terminal Distribution Block 100A 500V DIN Rail Mount

Noslogotā vadības panelī elektriķiem ir nepieciešams uzticams veids, kā sadalīt vienu ieejas barošanas līniju vairākās izejošās ķēdēs bez jucekļa un riska. SCHELINGER A18-UJB-080 sadales bloks atbild uz šo vajadzību: viena liela ieejas spaile pieņem vadu ar šķērsgriezumu 10–35 mm², bet sešas izejas spailes apkalpo vadus ar šķērsgriezumu 1,5–16 mm², viss ar nominālo strāvu 100 A un spriegumu 500 V AC. Tā kompaktais pelēkais poliamīda korpuss montējams uz standarta DIN sliedes vai tieši uz plāksnes, nodrošinot kārtīgu un pieejamu vadu izvietojumu.

Galvenās specifikācijas

• Saiļu skaits: 7 (1 ieeja, 6 izejas)
• Ieejas šķērsgriezums: 10–35 mm²
• Izejas šķērsgriezums: 1,5–16 mm²
• Nominālā strāva: 100 A
• Nominālais spriegums: 500 V AC
• Viena pola, skrūvju spaiļu savienojumi
• Montāža: DIN sliede TH35 vai skrūvju stiprinājums
• Korpuss: poliamīds (PA), pelēka krāsa
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25°C līdz +70°C
• Standarti: EN 60947-7-1

Kāpēc izvēlēties

Misiņa vadītāji un izturīgs poliamīda korpuss nodrošina ilgtermiņa izturību, savukārt skaidrs marķējums un plašs atstatums vienkāršo uzstādīšanu. Bloka augstais strāvas reitings un plašais vadu diapazons padara to piemērotu gan galvenajai sadalei, gan atzaru ķēdēm, samazinot nepieciešamību pēc vairākiem savienotāju veidiem.

Ideāli lietošanas gadījumi

• Enerģijas sadale rūpnieciskajos vadības paneļos
• Vairāku ķēžu barošana no viena avota sadales iekārtās
• Vadu organizēšana sadales kārbās un korpusos
• Esošo instalāciju modernizācija ar kompaktu DIN sliedes risinājumu

Noderīga informācija

Bloks ir paredzēts piesārņojuma pakāpes 3 vidēm un atbilst EN 60947-7-1, nodrošinot drošu darbību tipiskos rūpnieciskos apstākļos. Pievilkšanas griezes moments ir 3,5 Nm ieejai un 1,2 Nm izejām, novēršot vaļīgus savienojumus.
