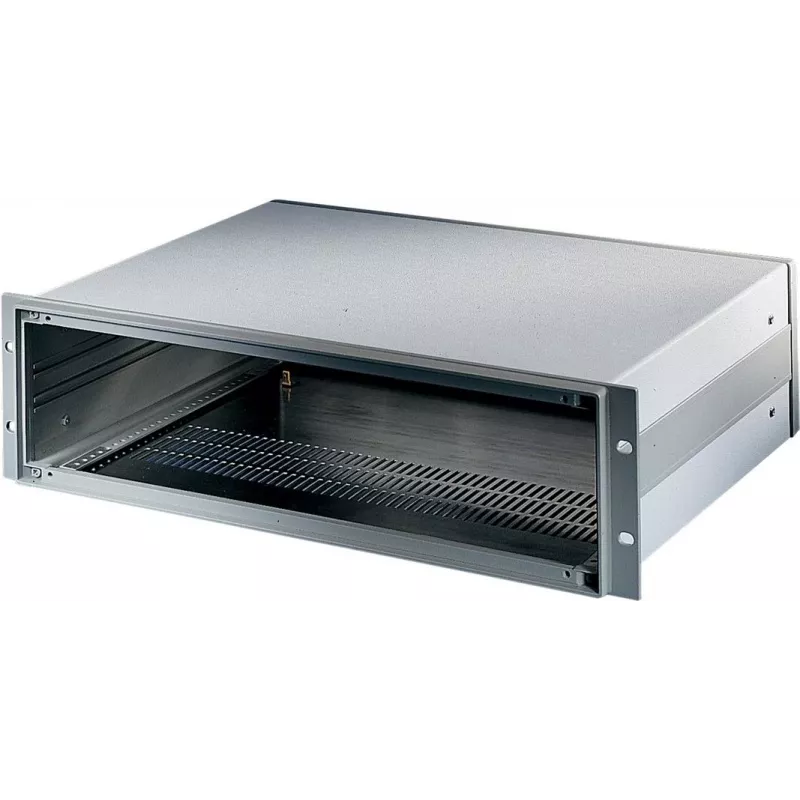

SCHROFF INPAC 19 collu apakšrāmja korpuss 3U 254,5 mm dziļums 10828151

Veidojot 19 collu statīva montāžas sistēmu, atrast korpusu, kas nodrošina gan strukturālu stingrību, gan vieglu pielāgošanu, var būt izaicinājums. SCHROFF INPAC apakšrāmja korpuss to atrisina, piedāvājot modulāru, ar skrūvēm savienojamu korpusu, kas īpaši paredzēts 3U lietojumiem ar 254,5 mm dziļumu. Tā izturīgie alumīnija sānu paneļi un tērauda pārsegi nodrošina uzticamu aizsardzību jūsu elektronikai, savukārt dabiskā alumīnija un gaiši pelēkā apdare lieliski iekļaujas profesionālā vidē.

Kam tas paredzēts

Šis apakšrāmja korpuss ir ideāli piemērots inženieriem, sistēmu integratoriem un ražotājiem, kuriem nepieciešams uzticams korpuss iespiedshēmām, elektronikas moduļiem, testēšanas un mērīšanas iekārtām vai pielāgotām Eurocard sistēmām. Tas ir piemērots gan prototipēšanai, gan ražošanai, kur nepieciešams standarta 19 collu montāža.

Galvenās iezīmes

• 3U augstums (133,35 mm) un 19 collu platums, atbilst IEC 60297-3-100.
• Modulāra ar skrūvēm savienojama konstrukcija vienkāršai montāžai un demontāžai.
• Alumīnija sānu paneļi ar anodētu apdari izturībai un vieglam svaram.
• Tērauda augšējie un apakšējie pārsegi ar pulverkrāsotu gaiši pelēku (RAL 7035) apdari.
• 254,5 mm dziļums nodrošina pietiekami daudz vietas standarta Eurocard platēm un komponentiem.
• Ietver sānu paneļus, priekšējos/aizmugurējos paneļus, augšējos/apakšējos pārsegus un montāžas materiālus.

Specifikācijas

• Zīmols: SCHROFF
• Modelis: 10828151
• MPN: 10828151
• EAN: 4036088039522
• Produkta veids: 19 collu statīva montāžas korpuss / apakšrāmis
• Sērija: INPAC
• Statīva vienības: 3U
• Ārējais augstums: 133,35 mm
• Ārējais platums: 482,6 mm
• Ārējais dziļums: 254,5 mm
• Materiāls (sānu paneļi): Alumīnijs
• Materiāls (pārsegi): Tērauds
• Virsmas apdare (sānu paneļi): Anodēta
• Virsmas apdare (pārsegi): Pulverkrāsota
• Krāsa (sānu paneļi): Dabiskais alumīnijs
• Krāsa (pārsegi): Gaiši pelēka (RAL 7035)
• Montāžas standarts: IEC 60297-3-100
• Iekļautās sastāvdaļas: Sānu paneļi, priekšējie/aizmugurējie paneļi, augšējie/apakšējie pārsegi, montāžas materiāli
• Saderība: Eurocard plates un standarta elektronikas komponenti
• Vides aizsardzība: Lietošana iekštelpās, nav hermētisks

Padomi

Lai iegūtu labākos rezultātus, apvienojiet šo korpusu ar SCHROFF piederumiem, piemēram, vadības sliedēm, priekšējiem paneļiem un rokturiem, lai pabeigtu apakšrāmja montāžu. Nodrošiniet atbilstošu ventilāciju, ja jūsu elektronika rada ievērojamu siltumu, jo korpuss nav hermētisks. Modulārā konstrukcija ļauj viegli veikt izmaiņas, tāpēc varat urbt pielāgotus caurumus vai pievienot savienotājus pēc vajadzības.
